专利号: 2018114379261
申请人: 陈露
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

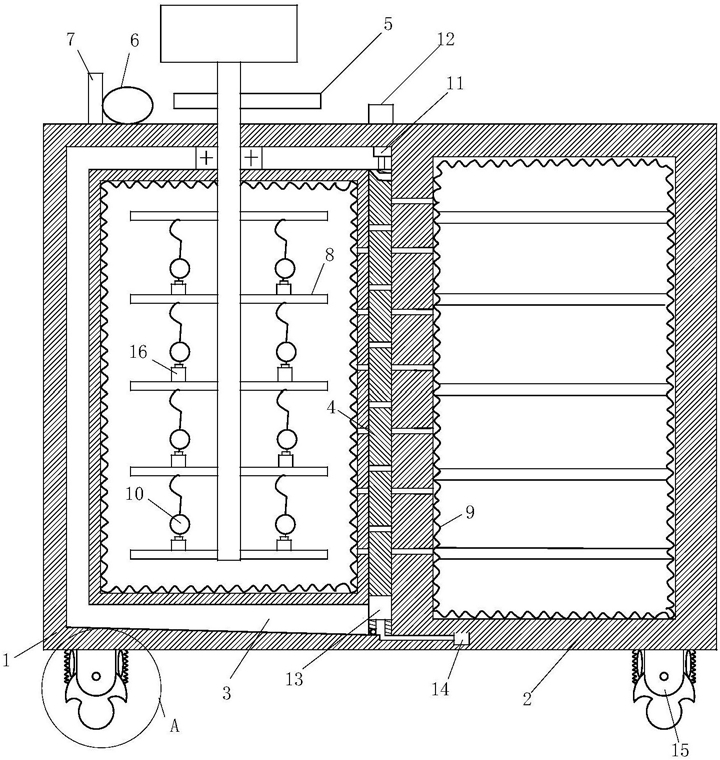

1.一种冷冻食品运输箱,其特征在于:包括箱体(1)、干冰室(2)、夹层(3)、滑块(4)、电机、凸轮(5)、一号气囊(6)、固定档板(7)、轴承、挂杆(8)、保温层(9)、冷冻食品(10)、一号气缸(11)、一号集气室(12)、二号集气室(13)、集水室(14)、单向阀、支撑脚(15)、第一通孔、第二通孔、第三通孔和二号气缸(16);所述箱体(1)内设有夹层(3),夹层(3)下表面为斜面;所述干冰室(2)设于箱体(1)右侧;所述箱体(1)内壁与干冰室(2)内壁均匀铺设保温层(9);所述电机设在箱体(1)顶部,电机通过电机轴与箱体(1)内部连接;所述凸轮(5)固定连接在电机轴上,且凸轮(5)位于箱体(1)外顶部;所述电机轴穿过轴承,电机轴与轴承内轮固定连接,且轴承设在夹层(3)中;所述一号气囊(6)固定在凸轮(5)左侧,一号气囊(6)左侧设有固定档板(7);所述箱体(1)内设有挂杆(8),挂杆(8)上设有挂钩,用来挂冷冻食品(10);所述二号气缸(16)固定于冷冻食品(10)正下方,二号气缸(16)通过挂钩与冷冻食品(10)连接;

所述一号气囊(6)与二号气缸(16)连通;所述滑块(4)滑动连接在箱体(1)与干冰室(2)相对一端的外侧壁之间;所述滑块(4)的中部设有第一通孔;所述箱体(1)的右侧壁设有第二通孔;所述干冰室(2)的左侧壁设有第三通孔;所述第二通孔比第一通孔和第三通孔少一个;

所述滑块(4)移动不仅可以将干冰室(2)与箱体(1)贯通,也可以将干冰室(2)与夹层(3)贯通,使整个运输箱内都处于低温状态,使保温效果更好;所述一号气缸(11)设于箱体(1)右上角,一号气缸(11)轴与滑块(4)固定连接;所述一号集气室(12)固定连接在箱体(1)外表面,位于一号气缸(11)正上方,且一号集气室(12)与一号气缸(11)连通;所述滑块(4)的下端连接有二号集气室(13);所述二号集气室(13)左下方设有一个单向阀,用于排出夹层(3)中的液体;所述二号集气室(13)与单向阀经过管道与集水室(14)相通;所述干冰室(2)与集水室(14)通过喷嘴连通;所述支撑脚(15)对称安装在箱体(1)下侧外表面;

所述保温层(9)包括压缩海绵和锡箔纸;所述压缩海绵均匀布置在箱体(1)与干冰室

(2)内壁,且海绵层外均匀铺设一层锡箔纸,加强保温效果,防止食品碰撞箱体(1)内壁时损坏;

所述支撑脚(15)包括二号气囊(151)、弹簧(152)、固定轴和转动轮(153);所述固定轴固定连接在箱体(1)外表面;所述弹簧(152)对称的安装在固定轴两侧;所述二号气囊(151)固定于弹簧(152)与固定轴中间;所述转动轮(153)由一个圆块和一个半圆块固定连接,半圆块半径大于圆块的半径,圆块位于半圆块正下方,半圆块起支撑作用;所述转动轮(153)与固定轴转动连接,提高食品保温效果;

所述干冰室(2)设有隔板,干冰层层布置在隔板上,且隔板上设有出水孔,提高箱体(1)保温效果。
