专利号: 201811408226X
申请人: 周斌
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

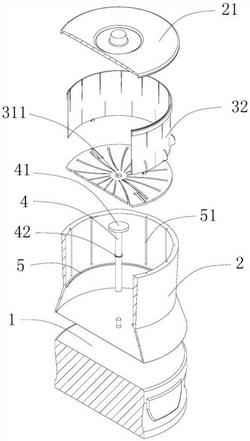

1.一种洒水均匀的家用豆芽机,其特征在于:包括

底座(1),其上设有种植室(2),该种植室(2)上设有盖子(21);

种植槽(3),设于种植室(2)内,包括种植底板(31)、与该种植底板可拆卸连接的槽筒(32);

喷淋管(4),设于所述种植室(2)内,所述种植底板(31)上设有供喷淋管(4)穿过的开口(311);

喷淋头(41),设于所述喷淋管(4)上,与该喷淋管(4)相连通;

均匀布水结构,设于所述喷淋头(41)上,用于实现该喷淋头(41)对种植室(2)内的物料进行均匀洒水。

2.根据权利要求1所述的洒水均匀的家用豆芽机,其特征在于:所述喷淋头(41)为圆盘结构,所述均匀布水结构包括设于所述喷淋头中部的中心腔(71)、沿周向间隔分布于喷淋头上的多个喷水通道(72)及设于喷淋头下表面上与该喷水通道相连通的多个喷水孔(73)。

3.根据权利要求2所述的洒水均匀的家用豆芽机,其特征在于:所述多个喷水孔(73)为倾斜设置,且喷水孔(73)的倾斜度由靠近喷淋头(41)中心处向远离喷淋头(41)中心处递增。

4.根据权利要求3所述的洒水均匀的家用豆芽机,其特征在于:所述多个喷水孔(73)的孔径由喷淋头(41)中心处向喷淋头(41)边缘处逐渐增大。

5.根据权利要求1所述的洒水均匀的家用豆芽机,其特征在于:所述喷淋头(41)与所述喷淋管(4)为插接配合,该喷淋管(4)上端设有供该喷淋头(41)插入的喇叭状接头段(43)。

6.根据权利要求1所述的洒水均匀的家用豆芽机,其特征在于:还包括

振动器,设于所述底座(1)内,用于驱动所述种植室(2)发生振动;

支撑凸缘(5),设于所述种植室(2)内壁,所述槽筒(32)的外径小于所述支撑凸缘(5)的内径设置,该种植槽(3)可倒置后由插入至支撑凸缘(5)内;所述种植底板(31)与所述支撑凸部(5)相抵所述槽筒(32)包括位于下部位置的底槽段(321)、位于上部位置的芽头段(322)及位于该底槽段和芽头段之间的过渡段(323),所述芽头段为喇叭状设置,该芽头段(322)侧壁上沿周向间隔均匀的分别有多个V型槽(324),且V型槽(324)较大一侧的开口与所述芽头段(322)的上表面相连通;该槽筒(32)外活动套设有一箍紧套(325),该箍紧套(325)的内径大于或等于所述芽头段(322)的最小外径,小于该芽头段(322)的最大外径。

7.根据权利要求6所述的洒水均匀的家用豆芽机,其特征在于:所述箍紧套(325)的内径小于所述支撑凸部(5)的内径;初始状态下,所述箍紧套(325)位于所述槽筒(32)最上部位置,该芽头段(322)处于被箍紧的状态,芽头段(322)外径与过渡段(323)的外径相等;当种植槽(3)倒置插入支撑凸缘(5)内的过程中,箍紧套(325)于支撑凸缘的抵触下相对芽头段(322)上移,所述芽头段(322)由被箍紧状态转换为喇叭状。

8.根据权利要求7所述的洒水均匀的家用豆芽机,其特征在于:所述底槽段(321)上具有收口结构,所述种植槽(3)倒置插入支撑凸缘(5)内的过程中,所述支撑凸缘(5)被抵触后相对移动至底槽段(321)位置,所述收口结构驱动所述底槽段(321)的口径减小。
