专利号: 2018114052828
申请人: 河北弘顺安全技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-06-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

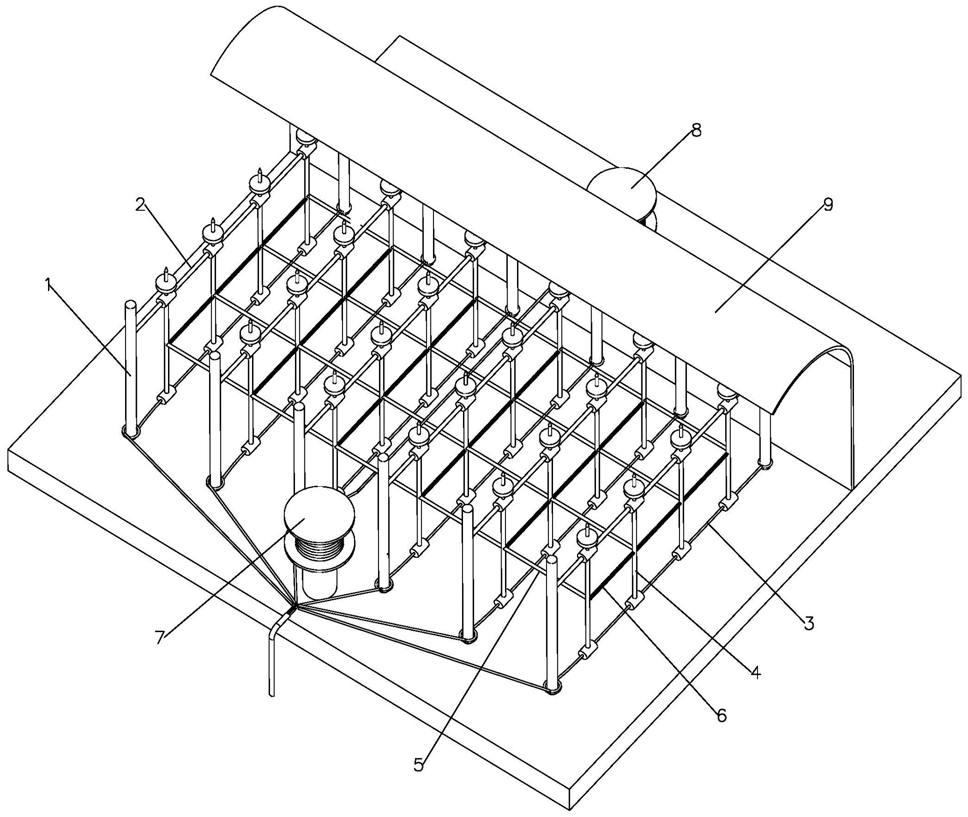

1.一种建筑物防雷系统,其特征在于:包括固定在建筑物顶部的两排逐一相对的立柱(1),相对的所述立柱(1)上部之间均连接有导杆(2),下部之间均连接有与导杆(2)平行的引下线(3),多个所述导杆(2)上均滑动设置有数量相同的防雷杆(4),所述防雷杆(4)的下端滑动连接在引下线(3)上,在建筑物顶部形成防雷网,所述引下线(3)一端沿着建筑物墙体向下设置,并与设置在地面上的接地装置连接。

2.根据权利要求1所述的一种建筑物防雷系统,其特征在于:所述防雷杆(4)上端设置有上套管(41),所述上套管(41)套设在导杆(2)上。

3.根据权利要求2所述的一种建筑物防雷系统,其特征在于:所述上套管(41)顶部设置有上端为尖端的接闪器(43)。

4.根据权利要求1所述的一种建筑物防雷系统,其特征在于:所述防雷杆(4)下端设置有下套管(42),所述下套管(42)套设在引下线(3)上。

5.根据权利要求1所述的一种建筑物防雷系统,其特征在于:不同的所述导杆(2)上沿一端排序相同的防雷杆(4)之间通过连接杆(5)连接,形成防雷杆组,所述连接杆(5)设置在导杆(2)与引下线(3)之间。

6.根据权利要求5所述的一种建筑物防雷系统,其特征在于:同一个所述导杆(2)上相邻的防雷杆(4)之间通过连接导线(6),所述连接导线(6)设置在导杆(2)与引下线(3)之间。

7.根据权利要求6所述的一种建筑物防雷系统,其特征在于:一排所述立柱(1)远离另一排立柱(1)的一侧设置有第一电动绞盘(7),所述第一电动绞盘(7)通过钢丝绳连接在与之最近一侧的防雷杆组中间位置。

8.根据权利要求7所述的一种建筑物防雷系统,其特征在于:两排所述立柱(1)的另一侧设置有与第一电动绞盘(7)相对的第二电动绞盘(8),所述第二电动绞盘(8)通过钢丝绳与第一电动绞盘(7)连接在相同的防雷杆组上。

9.根据权利要求8所述的一种建筑物防雷系统,其特征在于:靠近第二电动绞盘(8)的一排立柱(1)上方设置有防护棚(9),所述防护棚(9)靠近第二电动绞盘(8)的一侧向下延伸有支撑板(91),所述支撑板(91)固定在建筑物顶部。

10.根据权利要求1所述的一种建筑物防雷系统,其特征在于:多个所述引下线(3)连接在一起,沿着建筑物墙体向下与接地装置连接。
