专利号: 2018114044003
申请人: 瑞安市登第门教育科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

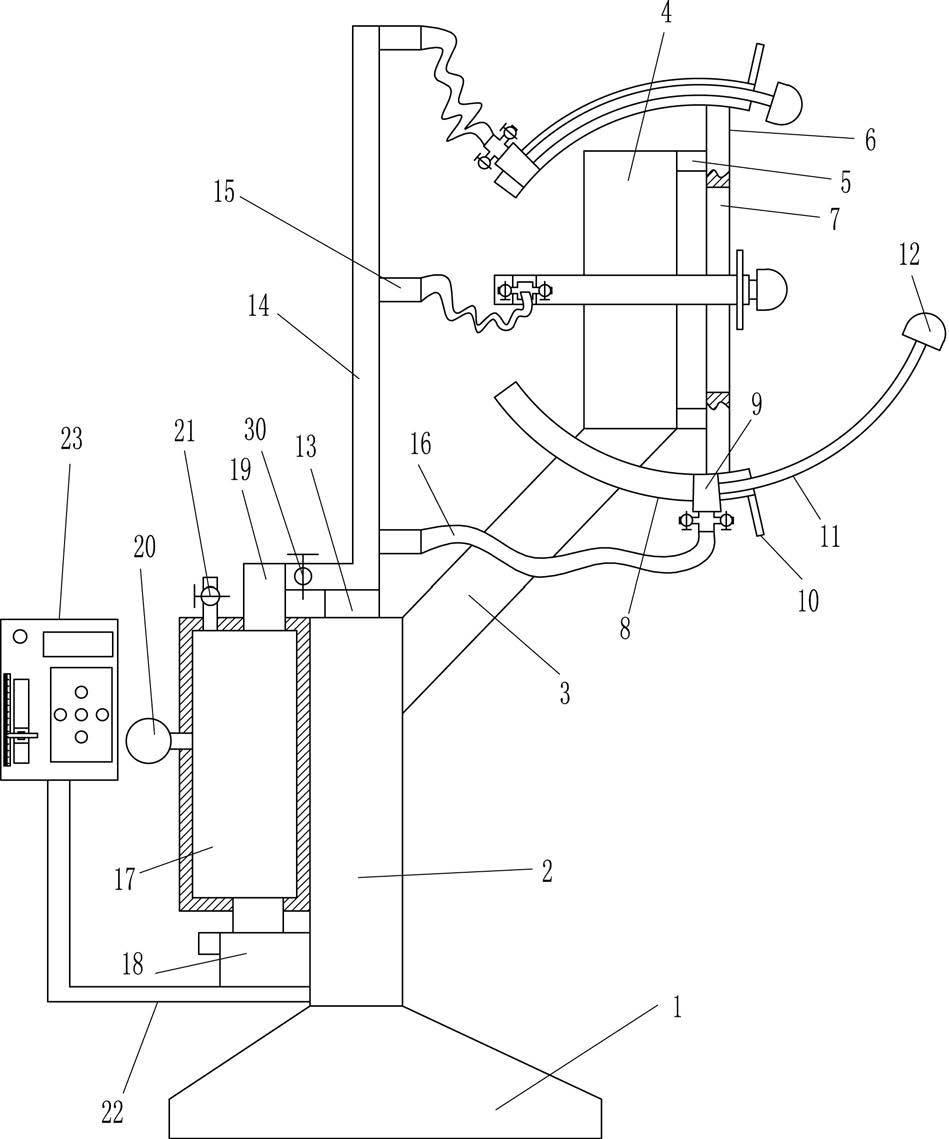

1.一种拳击运动防御训练台,包括有底座、支撑板、斜板、固定环、连接块和安装盘,底座顶部中间设有支撑板,支撑板右侧上部设有斜板,斜板顶部设有固定环,固定环右侧的上下前后四部均设有连接块,四个连接块右侧之间设有安装盘,安装盘中部开有中心环孔,其特征在于,还包括有滑轨、滑块、挡风板、推杆、拳包、固定块、中央气管、分接管、高压软管、接头、回程气管、第一电控阀、进程气管、第二电控阀、高压气箱、高压气泵、通气管、气压传感器、溢气阀、L形杆、控制箱、电源总开关、气压显示屏和控制按钮,安装盘上下前后四侧和中部均设有滑轨,中部的滑轨穿过固定环,上下前后四侧的滑轨均为弧形,中部的滑轨为直线型,滑轨上均滑动式连接有滑块,滑轨右侧均设有挡风板,滑块右侧均连接有推杆,上下前后四侧的推杆均为弧形,中部的推杆为直线型,推杆右端均设有拳包,支撑板顶部设有固定块,固定块顶部连接有中央气管,中央气管右侧的上下前后四部和中部均连接有分接管,分接管右端均连接有高压软管,滑块外侧均设有接头,不同位置的高压软管右端分别连接在相对应位置的接头上,接头右侧均连接有回程气管,回程气管上均设有第一电控阀,接头左侧均连接有进程气管,进程气管上均设有第二电控阀,支撑板左侧安装有高压气箱,支撑板左侧下部安装有高压气泵,高压气泵与高压气箱底部连接,高压气箱顶部右侧连接有通气管,通气管与中央气管连接,高压气箱左壁上部设有气压传感器,高压气箱顶部左侧设有溢气阀,支撑板左侧下部连接有L形杆,L形杆位于高压气泵下侧,L形杆顶部安装有控制箱,控制箱位于高压气箱左方,控制箱内包括有电源模块和控制模块,电源模块与开关电源通过线路连接,电源模块与控制模块通过线路连接,控制箱前壁上部设有电源总开关和气压显示屏,电源总开关位于气压显示屏左侧,控制箱前壁下部的右侧设有五个控制按钮,上下左右四部和中部的控制按钮分别可以控制上下前后四侧和中部的第一电控阀与第二电控阀,第一电控阀、第二电控阀、高压气泵、气压传感器、溢气阀、电源总开关、气压显示屏和控制按钮均与控制模块通过线路连接。

2.根据权利要求1所述的一种拳击运动防御训练台,其特征在于,还包括有流量阀、滑动电位器、把手和刻度板,中央气管下部左侧设有流量阀,控制箱前壁左部下侧设有滑动电位器和刻度板,刻度板位于滑动电位器左侧,滑动电位器前侧设有把手,把手位于刻度板前侧,流量阀和滑动电位器均与控制模块通过线路连接。
