专利号: 2018114020009
申请人: 合肥源康信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

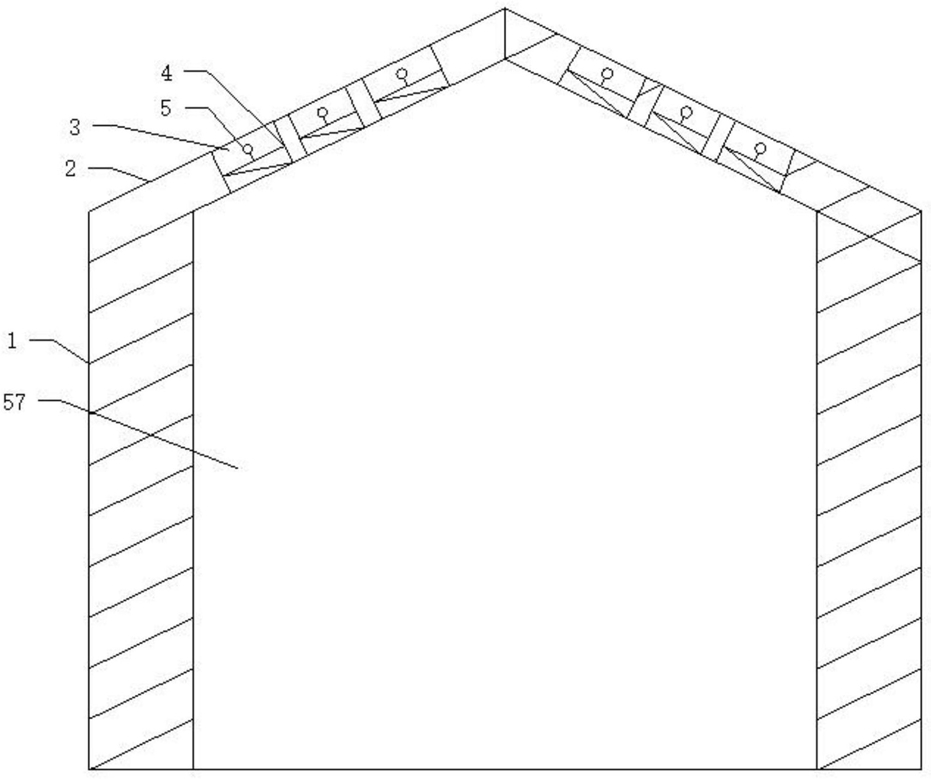

1.一种建筑厂房防火屋顶,包括有墙体,所述墙体上设置有屋顶框架,所述墙体与屋顶框架构成了厂房内腔,其特征在于:所述屋顶框架上设置有多排相对应设置的屋顶口,所述屋顶口与所述厂房内腔相对应连通,所述屋顶框架内分别设置有一个在并排设置的屋顶口内转动的第一转轴,所述屋顶口内分别设置有一个滑动的防火块,所述第一转轴上分别设置有一个拉动所述防火块滑动的第一拉绳,所述防火块内分别设置有一个粉末腔,所述防火块上分别设置有一个密封所述粉末腔的密封膜;

所述防火块的两侧分别设置有一个滑动的第一滑块,所述防火块的两侧分别设置有一个控制所述第一滑块滑动的第一气管,所述屋顶口的两侧分别包括有一个设置在所述屋顶框架上的第二滑槽,所述第一滑块分别与所述第二滑槽相对应卡接,所述第二滑槽内分别设置有一个滑动的第二顶压块,所述第二顶压块分别顶压所述第一滑块,所述第二滑槽内分别设置有一个顶压所述第二顶压块的第二气管,所述防火块底部分别设置有一个供气压块,所述供气压块内设置有给所述第一气管供气的第三气孔,所述屋顶框架上分别设置有一个给所述第三气孔供气的对接头,所述对接头内设置有一个与所述第三气孔相对应连通的第一气孔,所述屋顶框架上设置多排第三气管,所述第三气管分别给所述第一气孔供气,所述屋顶口内分别设置有弹压所述防火块的第一弹簧;

所述屋顶框架的一侧设置有一个电机驱动的第二转轴,所述第二转轴分别带动所述第一转轴滑动,所述屋顶框架上分别设置有一个与所述第一转轴相对应的控制盒,所述控制盒内分别设置有一个控制所述第一转轴与所述第二转轴相对应连接的第二拉绳。

2.根据权利要求1所述一种建筑厂房防火屋顶,其特征在于:所述屋顶口内分别设置有一个连接在所述屋顶框架上的密封板,所述密封板上分别设置有第一支撑架,所述第一支撑架上分别设置有一个支撑转环,所述第一转轴分别在所述第一支撑转环内转动,所述第一弹簧分别设置在所述密封板上,所述第一弹簧上分别设置有一个顶压所述防火块的顶压头,所述第一转轴上分别设置有一个与所述第一拉绳相对应的拉绳轮,所述第一拉绳分别连接在所述拉绳轮上。

3.根据权利要求1所述一种建筑厂房防火屋顶,其特征在于:所述防火块的两侧分别设置有一个第一滑槽,所述第一滑槽分别呈T型设置,所述第一滑块上分别设置有一个在所述第一滑槽内滑动的第一顶压块,所述第一气管分别设置在所述第一滑槽内,所述第一滑槽内分别设置有一个弹压所述第一顶压块的第二弹簧,所述第一气管分别顶压所述第一顶压块。

4.根据权利要求1所述一种建筑厂房防火屋顶,其特征在于:所述供气压块呈L型设置,所述供气压块上分别设置有一个第三滑槽,所述第三滑槽呈凹形设置,所述第三滑槽内分别设置有一个滑动的滑动接头,所述第三滑槽内分别设置有一个弹压所述滑动接头的第三弹簧,所述滑动接头上分别设置有一个第二气孔,所述对接头呈锥形设置,所述滑动接头上分别设置有与所述对接头相对应的锥形槽,所述第二气孔与所述第一气孔之间通过第二连接软管相对应连接,所述对接头与所述屋顶框架之间分别通过一个第四弹簧相对应连接,所述对接头上分别设置有一个与所述第一气孔相对应连通的第一连接软管,所述第一连接软管分别连接在所述第三气管上。

5.根据权利要求1所述一种建筑厂房防火屋顶,其特征在于:第一转轴的一端分别在所述控制盒内转动,所述控制盒的另一端分别设置有一个转动的第三转轴,所述第三转轴与所述第一转轴上分别设置有一个相对应啮合连接的第一锥齿轮;

所述第三转轴上分别设置有一个在所述控制盒内转动的第一转动端头,所述第一转动端头上分别设置有一个呈T型设置的第四滑槽,所述第四滑槽内分别设置有一个滑动的第四转轴,所述第四转轴的一端分别设置有一个在所述第四滑槽内滑动的第三顶压块,所述第三顶压块与所述第四滑槽分别呈方形设置,所述第四滑槽内分别设置有一个弹压所述第三顶压块的第五弹簧,所述第四转轴的另一端分别设置有一个第二转动端头,所述第一转轴的端部分别设置有一个在所述控制盒内转动的第三转动端头,所述第三转动端头上分别设置有一个卡接凹槽,所述第二转动端头上分别设置有一个与所述卡接凹槽相对应卡接的卡接轴,所述卡接轴与所述卡接凹槽分别呈方形设置;

所述第一转动端头与所述第二转动端头上分别设置有一个相对应的卡接面,所述卡接面呈倾斜状设置,所述控制盒内分别设有一个与所述卡接面相对应的第五滑槽,所述第五滑槽内分别设置有一个滑动的顶压滑盘,所述顶压滑盘呈圆环状设置,所述第五滑槽内设置有与所述顶压滑盘相对应连接第六弹簧,所述第二拉绳分别连接在所述顶压滑盘上,所述控制盒内分别设置有一个与所述第三转动端头相对应连接的第七弹簧,所述第第二拉绳的滑动带动所述顶压滑盘的滑动,所述顶压滑盘顶压所述第二连接端头的滑动后所述卡接轴卡接在所述卡接凹槽内。

6.根据权利要求1所述一种建筑厂房防火屋顶,其特征在于:所述防火块上分别设置有与所述粉末腔相对应的挤压槽,所述密封膜分别设置在所述挤压槽内,所述挤压槽内分别设置有一个压紧所述密封膜的密封压块。
