专利号: 2018113961325
申请人: 诸暨市凯贝乐科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

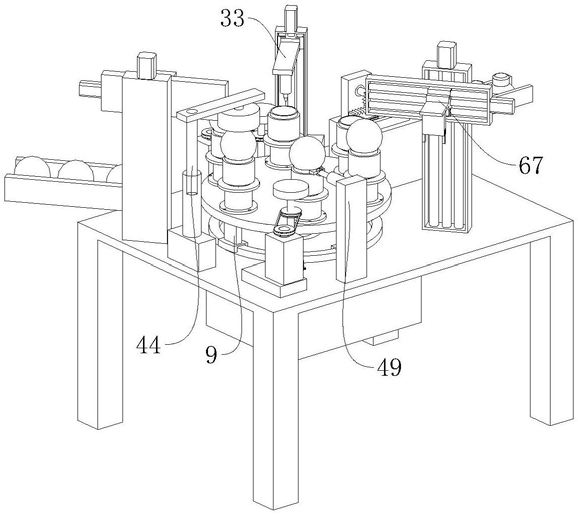

1.一种LED灯自动装配设备,包括有工作台,其特征在于:包括旋转装置(9)、灯底座上料装置(21)、涂胶装置(33)、灯泡上料装置(39)、压紧装置(44)、去胶装置(49)和卸料装置(67),所述旋转装置(9)设置在工作台的顶端,旋转装置(9)包括有旋转圆盘(10),所述灯底座上料装置(21)、涂胶装置(33)、灯泡上料装置(39)、压紧装置(44)、去胶装置(49)和卸料装置(67)均安装在工作台的顶端并且沿着旋转圆盘(10)的圆周方向依次设置在旋转圆盘(10)的边缘,旋转圆盘(10)的顶端沿着旋转圆盘(10)的圆周方向等角度设置有若干个承载治具(1),旋转装置(9)还包括有安装盒(11)、驱动电机(12)、主动轮(13)、从动轮(14)和连接柱(15),所述安装盒(11)设置在工作台的底端,驱动电机(12)呈竖直状态设置在安装盒(11)内,主动轮(13)套设在驱动电机(12)的输出端,连接柱(15)呈竖直状态设置在驱动电机(12)的旁侧并且连接柱(15)穿过工作台与旋转圆盘(10)的底端连接,从动轮(14)套设在连接柱(15)中段并且从动轮(14)与主动轮(13)啮合;所述旋转装置(9)还包括有环形轨道(16)、四个支撑杆(17)和四个第一滑块(18),所述环形轨道(16)设置在工作台的顶端并且套设在连接柱(15)的外圈,环形轨道(16)与连接柱(15)之间留有间隙,四个支撑杆(17)呈竖直状态设置并且沿旋转圆盘(10)的圆周方向等角度设置在旋转圆盘(10)的底端,每个第一滑块(18)的顶端分别与每个支撑杆(17)的底端连接,所有第一滑块(18)均与环形轨道(16)滑动配合;若干个所述承载治具(1)结构相同且均包括有承载柱(2),承载柱(2)上设置有第一通孔(3),第一通孔(3)内卡设有第一轴承(4),承载柱(2)上设置有承载块(5),承载块(5)的底端插设于第一轴承(4)内,承载块(5)上均设置有用于承载灯底座的承载槽(6),承载块(5)的底端设置有旋转环(7),承载柱(2)的顶端设置有旋转滑轨(8),旋转环(7)与旋转滑轨(8)滑动配合;所述灯底座上料装置(21)包括有垫块(22)、推送气缸(23)、固定块(24)、相接杆(25)、滑动轨道(26)、第二滑块(27)、圆盘(28)和气动夹爪(29),所述垫块(22)设置在工作台的顶端,固定块(24)呈竖直状态设置在垫块(22)顶端的一侧,滑动轨道(26)呈水平状态设置在垫块(22)顶端的另一侧并且滑动轨道(26)与固定块(24)相对设置,圆盘(28)呈竖直状态设置在固定块(24)的一侧,固定块(24)与圆盘(28)之间竖直设置有齿轮(31),相接杆(25)呈水平状态设置并且相接杆(25)的一端与固定块(24)的一侧连接,固定块(24)和相接杆(25)连接处设置有第二轴承(30),相接杆(25)套设在第二轴承(30)内,相接杆(25)的另一端穿过齿轮(31)与圆盘(28)连接,齿轮(31)的下方设置有齿条(32),齿轮(31)与齿条(32)啮合,圆盘(28)的一端与相接杆(25)连接,圆盘(28)的另一端固定设置有第一连接杆(20),第一连接杆(20)远离圆盘(28)的一端连接气动夹爪(29),气动夹爪(29)呈水平状态设置,第二滑块(27)呈水平状态设置在滑动轨道(26)与齿条(32)之间,第二滑块(27)的顶端与齿条(32)的底端连接,第二滑块(27)的底端与滑动轨道(26)的顶端连接,滑动轨道(26)与第二滑块(27)滑动配合,推送气缸(23)设置在垫块(22)的顶端并且位于滑动轨道(26)的旁侧,推送气缸(23)的输出端设置有倒L型连接杆(19),倒L型连接杆(19)的一端与推送气缸(23)的输出端连接,倒L型连接杆(19)的另一端与齿条(32)连接;所述涂胶装置(33)包括用于承载块(5)转动的第一转动部件(50)和用于灯底座打胶的打胶部件(34),所述打胶部件(34)设置在灯底座上料装置(21)旁侧,第一转动部件(50)设置在打胶部件(34)旁侧,所述打胶部件(34)包括有第三底板(35)、第一丝杆滑台(36)、第二连接杆(37)和打胶器(38),第三底板(35)安装在工作台的顶端,第一丝杆滑台(36)呈竖直状态设置在第三底板(35)的顶端,第二连接杆(37)呈水平状态安装在第一丝杆滑台(36)的滑块上,打胶器(38)呈竖直状态设置在第二连接杆(37)远离第一丝杆滑台(36)一端的底部,打胶器(38)的输出端朝向承载柱(2);所述灯泡上料装置(39)包括有,第二丝杆滑台(40)、第三丝杆滑台(41)、第三连接杆(42)和第一夹取气缸(43),所述第二丝杆滑台(40)呈竖直状态设置在工作台的顶端,第三丝杆滑台(41)呈水平状态设置在第二丝杆滑台(40)的滑块上,第三连接杆(42)呈水平状态设置在第三丝杆滑台(41)的滑块上,第一夹取气缸(43)呈竖直状态设置在第三连接杆(42)的底端,第一夹取气缸(43)的输出端朝向工作台方向;所述压紧装置(44)包括有第四底板(45)、第一电动伸缩杆(46)、第四连接杆(47)和压紧罩(48),所述第四底板(45)安装在工作台的顶端,第一电动伸缩杆(46)呈竖直状态设置在第四底板(45)的顶端,第四连接杆(47)呈水平状态设置并且第四连接杆(47)的一端与第一电动伸缩杆(46)的输出端连接,第四连接杆(47)的另一端连接压紧罩(48),压紧罩(48)呈竖直状态设置,压紧罩(48)朝向停留在该处的工件相仿设置;所述去胶装置(49)包括有用于承载块(5)转动的第二转动部件(51)和用于去除灯底座和灯泡连接处胶水的去胶部件(63),所述第二转动部件(51)设置在压紧装置(44)的旁侧,去胶部件(63)设置在第二转动部件(51)的旁侧,所述去胶部件(63)包括有固定柱(64)、第二电动伸缩杆(65),去胶刷(66),所述固定柱(64)呈竖直状态设置在工作台的顶端,第二电动伸缩杆(65)呈水平状态设置在固定柱(64)顶端的一侧,第二电动伸缩杆(65)的输出端朝向旋转圆盘(10)方向设置,去胶刷(66)呈水平状态与第二电动伸缩杆(65)的输出端连接;所述第一转动部件(50)和第二转动部件(51)结构相同且均包括有第一底板(52)、旋转电机(53)、第二底板(55)、旋转柱(56)、滑条(60)和弹簧(62),第一底板(52)安装在工作台的顶端,滑条(60)设置在工作台的顶端并且位于第一底板(52)的一侧,第二底板(55)设置在滑条(60)的顶端并且第二底板(55)的底端设置有第三滑块(61),第三滑块(61)与滑条(60)滑动配合,旋转电机(53)呈竖直状态设置在第一底板(52)的顶端,旋转电机(53)的输出端设置有主动盘(54),旋转柱(56)呈竖直状态设置在第二底板(55)的顶端,旋转柱(56)与第二底板(55)的连接处设置有第三轴承(57),第三轴承(57)套设于旋转柱(56)的外圈,旋转柱(56)的中段套设有从动盘(58),主动盘(54)和从动盘(58)通过皮带连接,旋转柱(56)的顶端设置有旋转盘(59),弹簧(62)呈水平状态设置在第一底板(52)与第二底板(55)之间;所述卸料装置(67)包括有第四丝杆滑台(68)、第五丝杆滑台(69)、第五连接杆(70)和第二夹取气缸(71),所述第四丝杆滑台(68)呈竖直状态设置在工作台的顶端,第五丝杆滑台(69)呈水平状态设置在第四丝杆滑台(68)的滑块上,第五连接杆(70)呈水平状态设置在第五丝杆滑台(69)的滑块上,第二夹取气缸(71)呈竖直状态设置在第五连接杆(70)的底端,第二夹取气缸(71)的输出端朝向工作台方向。
