专利号: 2018113844815
申请人: 河北成运环保设备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-01-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

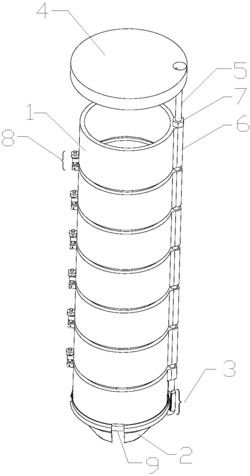

1.一种含多氯联苯土壤分析用提取装置,其特征在于:包括由若干个依次层叠构成筒状结构的套体,若干个所述套体转动连接一转轴上,相邻的两所述套体之间设有锁紧机构,于位于最下方的所述套体上铰接有掘进切断机构;当将土壤提取入所述筒状结构内的过程中,各所述锁紧机构分别锁紧相对应的两相邻的套体,且各套体的轴线重合;当将所述筒状结构内土壤分层提取时,所述锁紧机构解除对所对应的两套体的锁紧,各套体在外力驱动下沿转轴转动并形成各套体的交错分布,以构成位于各套体内的土壤随所对应的套体转动进而实现与相邻套体内的土壤分离;所述掘进切断机构包括若干个沿最下方的所述套体的周向均匀铰接于最下方的所述套体上的叶片,若干个所述叶片靠近最下方的所述套体的一端固连于与所述套体同轴设置的圆环形软轴上,所述圆环形软轴上设有一齿轮,所述转轴靠近所述叶片的一端竖直设有与所述齿轮啮合的齿条;所述转轴在外力驱动下上升或下降时,所述齿条驱动齿轮转动并带动圆环形软轴转动,以构成与圆环形软轴固定的各叶片沿所述套体的轴线开合;所述齿条远离所述转轴的一端形成有向相对应的所述叶片弯折的限位部。

2.根据权利要求1所述的一种含多氯联苯土壤分析用提取装置,其特征在于:所述掘进切断机构包括若干个沿最下方的所述套体的周向均匀铰接于最下方的所述套体上的叶片,和由所述筒状结构的顶端沿筒状结构的轴线向所述叶片延伸的驱动杆,及若干个分别与各叶片和驱动杆铰接的连杆,各所述连杆均与所述驱动杆可拆卸连接;所述驱动杆在沿其轴向的外力下上升或下降,以构成各所述叶片沿所述筒状结构的轴线开合。

3.根据权利要求2所述的一种含多氯联苯土壤分析用提取装置,其特征在于:所述驱动杆包括由所述筒状结构的顶端沿筒状结构的轴线向所述叶片延伸的杆状体,所述杆状体的底端螺纹连接一圆套,各所述连杆的两端分别与所述圆套和相对应的叶片铰接。

4.根据权利要求1所述的一种含多氯联苯土壤分析用提取装置,其特征在于:所述锁紧机构包括分设于相邻的两所述套体上的连接耳和固定耳,所述连接耳与固定耳相对应设置,且所述连接耳上铰接有一锁紧螺栓,所述锁紧螺栓卡接于所述固定耳内并通过一第二锁紧螺母螺纹旋紧,以形成相邻的两所述套体的锁紧。

5.根据权利要求4所述的一种含多氯联苯土壤分析用提取装置,其特征在于:所述锁紧螺栓包括与所述连接耳铰接的铰接部,及与铰接部固连的螺栓本体,所述螺栓本体包括由弹簧构成的弹性缓冲部,在外力按压所述螺栓本体时,所述弹簧弹性压缩蓄能。

6.根据权利要求1所述的一种含多氯联苯土壤分析用提取装置,其特征在于:所述筒状结构上盖设有一端盖,所述端盖上形成有与所述筒状结构的上边沿相适配的凹槽,所述端盖上位于所述凹槽端的端面上形成有与所述筒状结构的内壁相适配的凸起。

7.根据权利要求1所述的一种含多氯联苯土壤分析用提取装置,其特征在于:各所述套体的外壁上沿套体的轴向标有刻度。
