专利号: 2018113843225
申请人: 河南大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

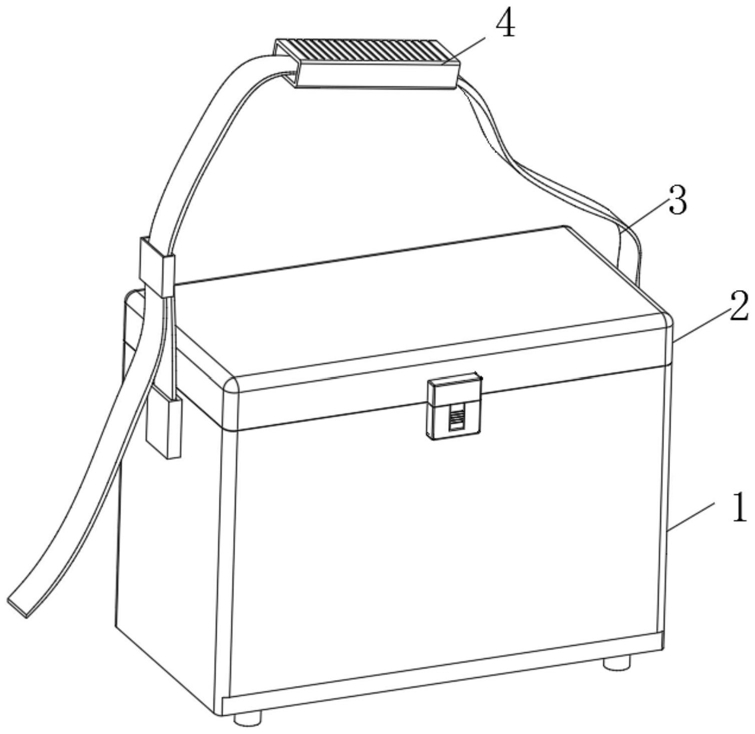

1.一种迈克尔逊干涉仪的便捷稳定存放装置,包括箱体(1)和箱盖(2),其特征在于:所述箱体(1)的后侧与箱盖(2)的后侧通过铰链铰接,并且箱体(1)和箱盖(2)的前侧居中分别设置有相互匹配安装的连接卡件,所述箱体(1)的两侧固定连接有可调节式背带(3),并且可调节式背带(3)上固定设置有橡胶垫块(4),所述可调节式背带(3)的一侧还设置有收缩卡件(5),所述箱体(1)的内部活动设置有活动式升降基板(6),并且活动式升降基板(6)的两端均固定焊接有若干个滑轮(7),所述箱体(1)的内壁两侧均固定设置有若干个行程轨道(8),并且滑轮(7)活动卡设于行程轨道(8)中,所述活动式升降基板(6)的上表面居中设置有底座固定台(9),并且底座固定台(9)的左右侧分别固定设置有第一固定支撑件(10)和第二支撑固定件(11),所述底座固定台(9)的上端口表面安装有若干个固定卡板(12),并且固定卡板(12)的内侧下表面贴合设置有橡胶贴合层(13),所述固定卡板(12)的中部设置有轴柱(14),并且轴柱(14)外表面套设有扭簧(15),所述活动式升降基板(6)的下表面开设有若干个内置槽(16),并且内置槽(16)中活动穿插有限位杆(17),所述限位杆(17)包括竖直杆和圆形挡块,并且竖直杆的上端与圆形挡块的下表面固定焊接,所述竖直杆的下端固定焊接有底部基板(18),并且竖直杆的表面套有减震弹簧(19),所述减震弹簧(19)的下端与底部基板(18)上表面固定焊接,并且减震弹簧(19)的上端与活动式升降基板(6)的下表面固定焊接,所述箱体(1)内部下方固定设置有隔层板(20),并且隔层板(20)的下方居中设置有电动伸缩杆(21),所述箱体(1)的外表面右侧下方固定设置有控制开关(22),所述内置槽(16)的内部直径大于限位杆(17)的上端圆形挡块的直径,并且内置槽(16)的下端端口内径小于圆形挡块的直径,并且内置槽(16)的下端端口内径大于限位杆(17)的竖直杆直径,所述隔层板(20)的中部开设有通孔通道,并且电动伸缩杆(21)的伸缩端穿插于通孔通道中,所述电动伸缩杆(21)的下端连接有电线,并且电动伸缩杆(21)通过电线与控制开关(22)保持电性连接,所述橡胶垫块(4)的上下表面设置有凹凸纹路,所述箱体(1)的下表面四周设置有若干个脚垫,所述行程轨道(8)设置有两组共四个,并且每组行程轨道(8)关于箱体(1)的竖直中轴线中心对称,所述滑轮(7)的两侧固定焊接有连接钢条,并且连接钢条的内侧端与活动式升降基板(6)的两侧固定焊接,使用时,首先打开箱体(1)上方的箱盖(2),然后通过按动控制开关(22)使电动伸缩杆(21)的伸缩端向上方运动,电动伸缩杆(21)的伸缩端向上运动使活动式升降基板(6)向上方运动直至其上表面运动至箱体(1)的上端口处,然后一只手按动底座固定台(9)上的固定卡板(12),另一只手将迈克尔逊干涉仪的圆形底座放置底座固定台(9)中,松开固定卡板(12),在扭簧(15)的作用下使橡胶贴合层(13)对迈克尔逊干涉仪的底座进行有效的固定,第一固定支撑件(10)和第二支撑固定件(11)能够对仪器的两侧进行支撑,防止晃动,为了避免携带过程中发生的颠簸问题,活动式升降基板(6)和底部基板(18)之间有一个缓冲的弹性空间,而其弹性减震的主要弹力来源是若干根减震弹簧(19)提供,固定好仪器后再次通过控制开关(12)使电动伸缩杆(21)运动使活动式升降基板(6)下降,直至仪器完全内置于箱体(1)内部,盖上箱盖(2)即可,若将仪器取出,通过同样的操作使活动式升降基板(6)上升到与箱体(1)上端口处,单手按动固定夹板(12)一端,另一只手取出仪器即可。
