1.一种铈化膨润土改性水性聚氨酯涂料，其特征在于：所述的铈化膨润土改性水性聚氨酯涂料，按质量百分比计，所述水性聚氨酯树脂30～60％，去离子水20～50％，铈化膨润土1～5％，交联剂1～5％，其它助剂0.2～2％。

2.根据权利要求1所述的铈化膨润土改性水性聚氨酯涂料，其特征在于：所述水性聚氨酯树脂选用阴离子型-脂肪族聚醚型水性聚氨酯树脂，所述交联剂为氮丙啶，所述其它助剂为分散剂六偏磷酸钠和消泡剂二甲基硅油。

3.根据权利要求1或2所述的铈化膨润土改性水性聚氨酯涂料，其特征在于：所述铈化膨润土以钠基膨润土为原料，可溶性铈盐为改性剂，将具有催化水解该水性聚氨酯功能的Ce3+负载到经壳聚糖预处理后的膨润土上制备而成的；铈化膨润土的具体制备步骤包括：(a)将一定量的壳聚糖溶解于2～8％的乙酸溶液中，在常温下搅拌反应0.5～1h，转速

300～600r/min，制备壳聚糖-乙酸溶液；

(b)将钠基膨润土按照钠基膨润土与壳聚糖质量比为1:0.005～1:0.02加到壳聚糖-乙酸溶液，在常温下以500～800r/min的转速搅拌1～3h后，用去离子水洗涤、抽滤2-5遍，去除残余壳聚糖和乙酸，得到壳聚糖改性膨润土；

(c)将壳聚糖改性膨润土分散于去离子水中配制成浓度为5～10％的悬浮液，搅拌0.5～2h后，将可溶性铈盐按照Ce3+为100mmol/100g钠基膨润土的量加入悬浮液中，调整悬浮液pH至4～6，并在40～50℃水浴中以500～800r/min的转速连续搅拌4-6h，再用去离子水洗涤、抽滤2-3遍；

(d)将制备的铈化膨润土置于50～80℃的真空干燥箱中干燥，再在行星球磨机中粉磨至75μm以下。

4.一种根据权利要求3所述的铈化膨润土改性水性聚氨酯涂料的制备方法，其特征在于，包括以下制备方法：(1)按所述组分配比将铈化膨润土粉末加到去离子水中，用磁力搅拌器搅拌1～2h，再在超声波清洗器中分散30～60min；

(2)将配制的铈化膨润土分散液在磁力搅拌的条件下按所述组分配比加入水性聚氨酯树脂中，搅拌1～2h后，按所述组分配比加入氮丙啶交联剂和其它助剂再搅拌1～3h，转速

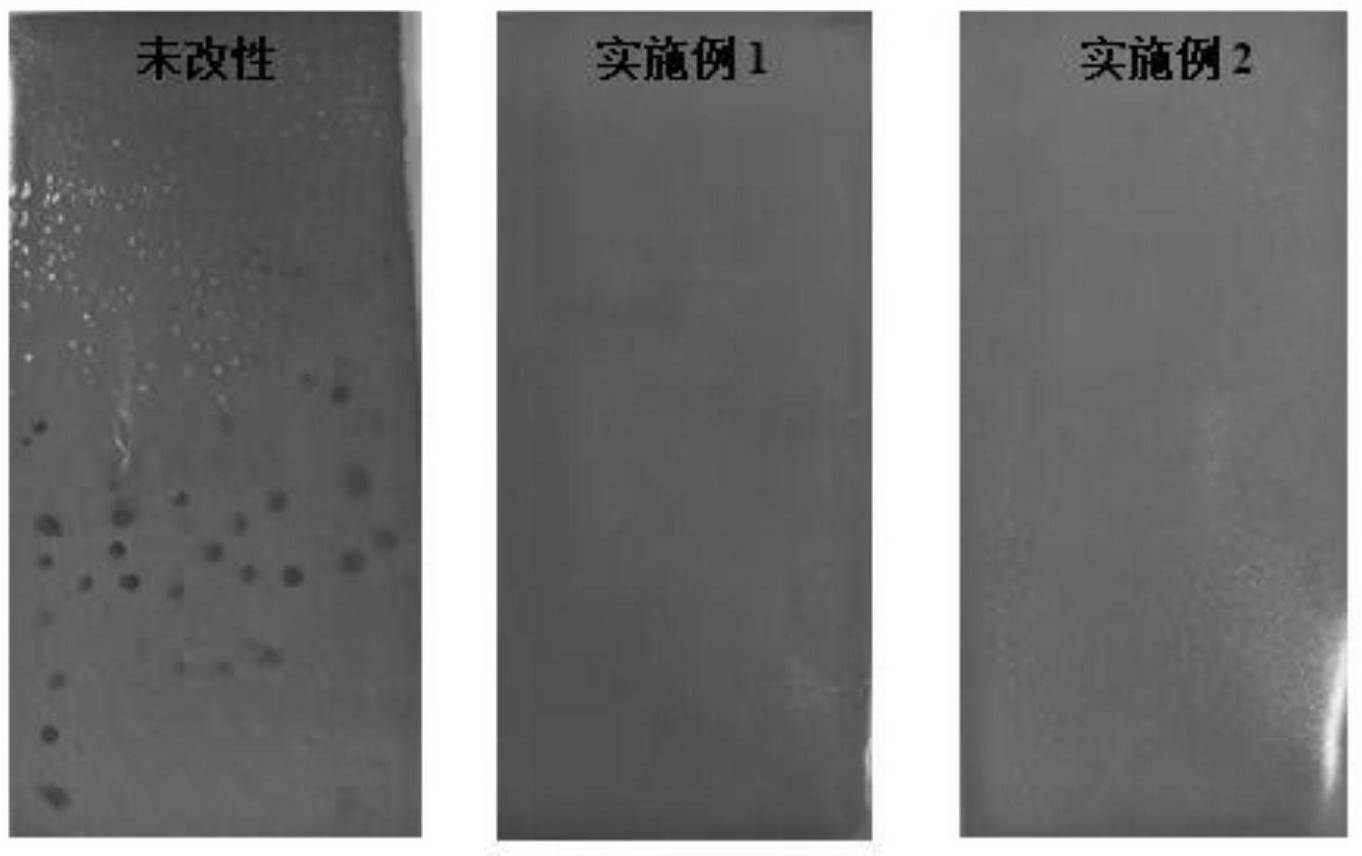

600～1000r/min。
