1.一种石墨烯-铜铬锆合金，其特征在于，按质量百分数计，所述石墨烯-铜铬锆合金中包括：Cr 1％，Zr 0.1％，石墨烯0.75％，其余为铜；

制备方法，包括以下步骤：

(1)将铜粉、铬粉和锆粉混合均匀并进行球磨，得到混合物A，混合物A中物料的粒径为

20μm～50μm；

(2)将混合物A与石墨烯混合，得到混合物B，将混合物B加入到液体工作介质中，得到混合物C，对混合物C通过超声震荡，形成均匀分散的混合物浆料；

(3)对步骤(2)得到的混合物浆料再进行球磨，使混合物浆料中物料的粒径达到15μm～

30μm；然后将球磨后的混合物浆料在进行真空干燥处理，得到干燥的复合粉末；

(4)将步骤(3)得到的复合粉末进行等离子放电烧结，得到所述石墨烯-铜铬锆合金；等离子放电烧结时，真空度为10-1-10-4MPa，烧结压力为30MPa～40MPa，烧结温度为700℃～

900℃；

所述步骤(1)和步骤(3)中，球磨过程中加入硬脂酸作过程控制剂，以质量百分数计，步骤(1)中，硬脂酸的含量为铜粉、铬粉和锆粉总质量的0.5％～1％；步骤(3)中，硬脂酸的含量为混合物浆料总质量的0.5％～1％。

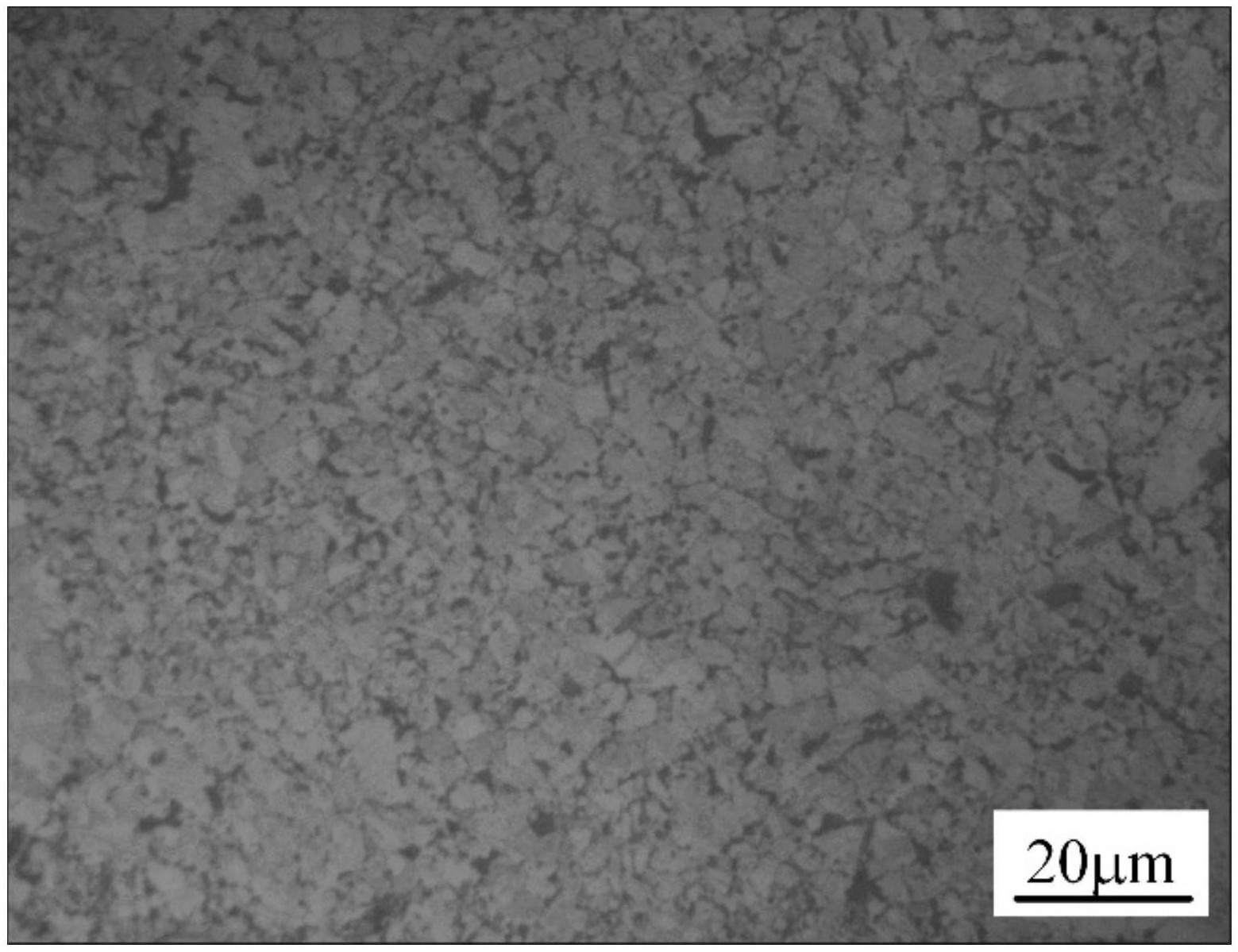

2.根据权利要求1所述的一种石墨烯-铜铬锆合金，其特征在于，步骤(1)中，将铜粉、铬粉和锆粉在行星球磨机上球磨，使铜粉、铬粉和锆粉混合均匀；行星球磨机的转速为200～

300r/min，球磨时球料比为3:1，球磨时间为6h～8h，球磨时抽真空并通入氩气。

3.根据权利要求1所述的一种石墨烯-铜铬锆合金，其特征在于，步骤(2)中，液体工作介质采用乙醇、异丙醇或1,3丁二醇。

4.根据权利要求1所述的一种石墨烯-铜铬锆合金，其特征在于，超声震荡的频率为

10kHz～20kHz，对混合物C通过超声震荡时间为2h～4h。

5.根据权利要求1所述的一种石墨烯-铜铬锆合金，其特征在于，步骤(3)中，在行星球磨机中对步骤(2)得到的混合物浆料进行球磨，球磨时抽真空并通入氩气，球磨时球料比为

3:1，转速为200～300r/min，球磨时间为6h～8h。

6.根据权利要求1所述的一种石墨烯-铜铬锆合金，其特征在于，步骤(3)中，真空干燥处理的温度为60℃～80℃。
