1.一种缓释灭藻微胶囊，其特征在于，所述的缓释复合灭藻微胶囊以生物质基分子材料为囊壳，以石硫合剂与微纳米Ce参杂ZnO合成的复合灭藻剂为囊芯。

2.一种如权利要求1所述的缓释灭藻微胶囊的制备方法，其特征在于，所述的制备方法为以下步骤：（1）生物质基分子材料的制备

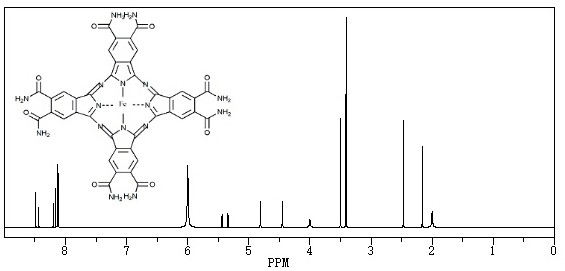

（1.1）制备八氨基酞菁铁

将均苯四甲酸酐、尿素和六水合三氯化铁进行混合，再加入钼酸铵混合，在160 200℃~反应，待反应物溶解后升温至240 260 ℃继续反应4 5 h，然后将得到的固体产物用盐酸浸~ ~泡11 13 h，过滤，滤饼在80 95 ℃蒸馏水中搅拌30 40 min后过滤，重复此搅拌过滤操作直~ ~ ~至过滤液无固体析出,将过滤残留物烘干后，制备得到八氨基酞菁铁；

（1.2）制备生物质基分子材料

将纤维素粉末溶于无水乙醇中，加入氢氧化钠溶液，再加入一氯乙酸，升温至60 75℃，~揽拌反应1.5 2.5 h后趁热过滤，并用乙醇溶液进行搅拌洗涤过滤若干次，并用异丙醇洗除~水分，得到羧甲基纤维素；然后将羧甲基纤维素溶于无水乙醇中，加入氢氧化钠溶液搅拌反应0.5 1 h后，加入步骤（1）制备的八氨基酞菁铁和交联剂N-羟基琥珀酰亚胺，在60 75℃搅~ ~拌3 4 h后趁热过滤，用乙醇溶液进行搅拌洗涤过滤若干次，过滤后在100 120℃的温度下~ ~干燥4 5 h，得到T-羧甲基纤维素，即生物质基分子材料;~

（2）石硫合剂与微纳米Ce参杂ZnO合成的复合灭藻剂的制备（2.1）称取Zn(NO3)2·6H2O于容器中，加入H2O，水浴搅拌至溶液均匀，得到Zn(NO3)2水溶液；

（2.2）称取2-甲基咪唑和十六烷基三甲基溴化铵于另一容器中，搅拌得到 2-甲基咪唑溶液；

（2.3）将Zn(NO3)2水溶液、2-甲基咪唑溶液混合，搅拌10min～15min后转移至带有玻璃内衬的高压反应釜中，保持在2～3atm，100～120℃反应0.5h～1h，反应停止后取出反应釜，自然冷却至室温20～25℃，离心分离，用去离子水洗涤，最后放入50～60℃烘箱干燥,得到参杂ZnO微纳米金属有机框架多孔材料；

（2.4）取（2.3）制备的参杂ZnO微纳米金属有机框架多孔材料分散于三乙醇胺中，另取Ce(NO3)3•6H2O溶于三乙醇胺中，得到Ce(NO3)3三乙醇胺溶液，在搅拌条件下将Ce(NO3)3三乙醇胺溶液加入到参杂ZnO微纳米金属有机框架多孔材料的三乙醇胺溶液中，滴加完毕之后

90～100℃下保温密封3h～3.5h，将产物用无水乙醇和去离子水洗涤若干次后，60～65℃下干燥12～14h后研磨，再于450～500℃煅烧4～5h得到Ce参杂ZnO微纳米金属有机框架多孔材料；

（2.5）称取石硫合剂单体和Ce参杂ZnO微纳米金属有机框架多孔材料混合研磨10～15分钟，然后将混合物在100～110℃下反应4～5h后得到的固体粉末，依次用乙醇和三氯甲烷交替冲洗过滤若干次，直至滤液接近无色，将滤饼在60～65℃干燥48～50h，得到石硫合剂与微纳米Ce参杂ZnO合成的复合灭藻剂；

（3）缓释灭藻微胶囊的制备

先将生物质基分子材料溶于有机溶剂，然后把甘草酸液分散到含生物质基分子材料的有机溶剂中，乳化15～30s 形成乳液，步骤（2）制得的石硫合剂与微纳米Ce参杂ZnO合成的复合灭藻剂溶于水，加入生物质基分子材料溶液中，20～30℃下搅拌3 4h，水洗并干燥制得~缓释灭藻微胶囊。

3.根据权利要求2所述的一种缓释灭藻微胶囊的制备方法，其特征在于，步骤（1.1）中均苯四甲酸酐、尿素、六水合三氯化铁、钼酸铵的摩尔比为1：24 26：0.4 0.6：1.1 1.3。

~ ~ ~

4.根据权利要求2所述的一种缓释灭藻微胶囊的制备方法，其特征在于，步骤（1.2）中纤维素、氢氧化钠溶液、一氯乙酸的质量体积比1g：5.0 5.5g：1 1.3mL。

~ ~

5.根据权利要求2所述的一种缓释灭藻微胶囊的制备方法，其特征在于，步骤（1.2）羧甲基纤维素、氢氧化钠溶液、八氨基酞菁铁、N-羟基琥珀酰亚胺的质量比1：5.0 5.5：1.5~ ~

1.8：2.0 2.5。

~

6.根据权利要求2或4或5所述的一种缓释灭藻微胶囊的制备方法，其特征在于，氢氧化钠溶液的质量分数20% 25%，乙醇溶液的质量分数80% 85%。

~ ~

7.根据权利要求2所述的一种缓释灭藻微胶囊的制备方法，其特征在于，步骤（2.3）中所述的Zn（NO3）2与2-甲基咪唑的摩尔比为1:20～40。

8.根据权利要求2所述的一种缓释灭藻微胶囊的制备方法，其特征在于，步骤（2.4）中Ce(NO3)3、Zn（NO3）2的摩尔比为80～ 100：1。

9.根据权利要求2所述的一种缓释灭藻微胶囊的制备方法，其特征在于，步骤（2.5）中石硫合剂与Ce参杂ZnO微纳米金属有机框架多孔材料的质量比为1:5～10。

10.根据权利要求2所述的一种缓释灭藻微胶囊的制备方法，其特征在于，步骤（3）中生物质基分子材料与石硫合剂与微纳米Ce参杂ZnO合成的复合灭藻剂的质量比0.5～0.9:1，甘草酸与生物质基分子材料的体积质量比1.1 1.3mL：1g。

~
