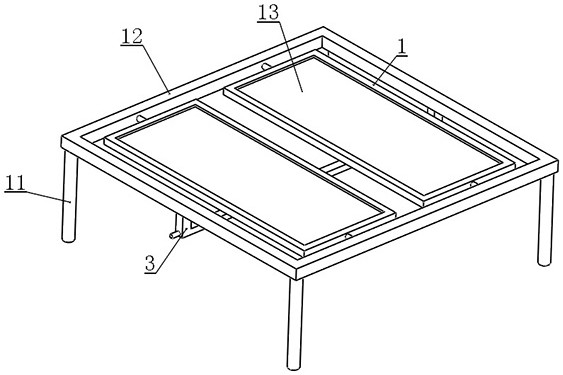

1.一种农业种植用遮阳棚，包括支撑柱（11），设置在所述支撑柱（11）上的框形棚体（12），以及设置在所述框形棚体（12）上的遮阳网（13），其特征在于：还包括铰接设置在所述框形棚体（12）上并用于粘接固定所述遮阳网（13）上的网体安装单元（1），设置在所述网体安装单元（1）下表面上的永磁铁单元（2），以及设置在所述框形棚体（12）上且位于所述网体安装单元（1）下方位置处并通过磁力排斥进而顶起旋转所述网体安装单元（1）方式以用于解除遮阳操作的电磁铁单元（3）；

所述网体安装单元（1）包括内部粘接所述遮阳网（13）的安装框（101），以及对称设置在所述安装框（101）上两侧位置处的铰接轴（102），若干个所述网体安装单元（1）按均匀线性排列方式设置在所述框形棚体（12）上；所述永磁铁单元（2）包括设置在所述安装框（101）下表面上的连接板（201），以及粘接设置在所述连接板（201）下表面上的永磁铁片（202）；

所述电磁铁单元（3）包括设置在所述框形棚体（12）下表面上的U型架体板（301），设置在所述U型架体板（301）上并通过向上排斥顶起所述永磁铁片（202）方式以用于旋转所述安装框（101）以进行阳光照射操作的电磁铁部（302），设置在所述U型架体板（301）下表面上并用于给所述电磁铁部（302）供电的电池部（303），以及设置在所述U型架体板（301）上并用于导电连接所述电池部（303）和所述电磁铁部（302）的导电控制部（304）；

所述电磁铁部（302）包括粘接设置在所述U型架体板（301）上表面上的芯体（302a），设置在所述芯体（302a）环面上的螺旋槽（302b），嵌入绕制在所述螺旋槽（302b）上的螺线圈（302c），以及插入设置在所述芯体（302a）上并用于连接所述螺线圈（302c）两个端头的两个导电板（302d）；

所述电池部（303）包括设置在所述U型架体板（301）下表面上的电池槽（303a），设置在所述电池槽（303a）上的直流干电池（303b），以及设置在所述电池槽（303a）上并与两个所述导电板（302d）分别进行导线连接的两组导电片（303c），四个所述导电片（303c）成对设置在所述直流干电池（303b）两侧位置处；

所述导电控制部（304）包括设置在所述U型架体板（301）内并与所述电池槽（303a）相连通的两个方形腔道（304a），粘接设置在所述直流干电池（303b）外侧面上的固定框（304b），设置在所述固定框（304b）两侧位置处并插接位于所述方形腔道（304a）内的两个方形柱（304c），以及套接设置在所述方形柱（304c）上并用于在所述电池槽（303a）侧面上向中部顶起所述直流干电池（303b）的顶起弹簧（303d）。

2.根据权利要求1所述的一种农业种植用遮阳棚，其特征在于：若干个所述电磁铁部（302）之间串联，所述永磁铁片（202）抵在所述电磁铁部（302）上端面上。

3.根据权利要求1所述的一种农业种植用遮阳棚，其特征在于：所述导电片（303c）包括设置在所述电池槽（303a）内顶面上的碗状导电片体，以及设置在所述碗状导电片体上并穿过所述U型架体板（301）向上设置的条状导电片体，所述条状导电片体与所述导电板（302d）进行导线连接。

4.根据权利要求1所述的一种农业种植用遮阳棚，其特征在于：所述导电控制部（304）还包括仅设置在所述方形腔道（304a）一侧外边开槽口位置处的螺接环（304e），设置在所述方形柱（304c）端面上的柱体磁铁片（304f），连接设置在所述螺接环（304e）上的旋转环（304g），以及嵌入设置在所述旋转环（304g）侧面上并通过排斥顶起所述柱体磁铁片（304f）进而拉动所述方形柱（304c）方式以用于接触连接所述直流干电池（303b）和所述导电片（303c）的磁铁环（304h）。

5.根据权利要求3所述的一种农业种植用遮阳棚，其特征在于：所述碗状导电片体内设有内侧平面，所述电池槽（303a）内顶面上设有通过抵在所述内侧平面上的方式以用于向下顶起所述碗状导电片体的支撑弹簧（303d）。
