1.一种弹性织物，其特征在于，所述弹性织物为具有经向或纬向高弹的单向弹性机织物，所述弹性织物为具有低结构相或高结构相且下机后采取浸胶工艺进行处理后得到的机织物；

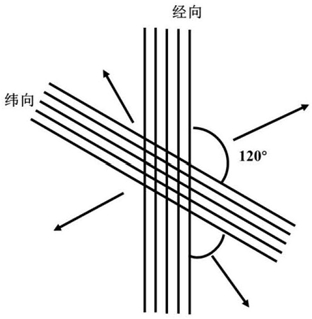

所述低结构相为经纱完全伸直，纬纱充分屈曲；所述高结构相为纬纱完全伸直，经纱充分屈曲；

所述浸胶工艺采用加入了功能性材料颗粒的水溶性橡胶胶液对弹性织物进行改性处理；所述功能性材料为石墨烯材料；

所述弹性织物的经纬纱线原料选取高强高模的高性能纤维；

所述采取浸胶工艺进行处理之前还包括：采用络合剂来处理所述高性能纤维的纤维表面，所述络合剂包括CaCl2；

所述采用加入了功能性材料颗粒的水溶性橡胶胶液对弹性织物进行改性处理之前，还包括：利用超声分散的方式进行处理，得到均匀性良好的石墨烯改性胶液，并调节所述石墨烯改性胶液的胶液粘度至布氏粘度3.5 4.5 cPa·s；

~

所述浸胶工艺中设置浸胶速度为6-10m/min，烘房温度为170±10℃，烘燥时间为15-

30min；获得附胶量4.0 5.0%的经向或纬向高弹性的单向弹性织物。

~

2.一种权利要求1所述的弹性织物的生产方法，其特征在于，所述生产方法中包括：对具有低结构相或高结构相的弹性织物在下机后采取浸胶工艺进行处理。

3.根据权利要求2所述的生产方法，其特征在于，所述采取浸胶工艺进行处理包括：采用加入了功能性材料颗粒的水溶性橡胶胶液对弹性织物进行改性处理，所述功能性材料为石墨烯材料。
