专利号: 2018113387947
申请人: 杭州迪喾软件科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

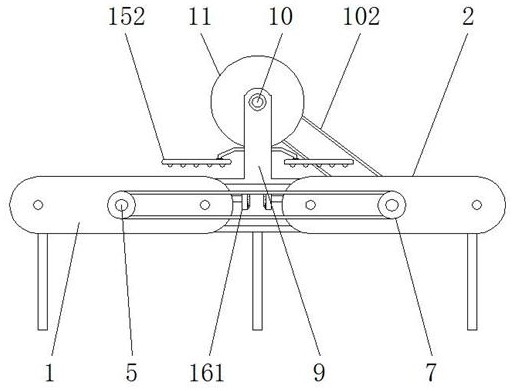

1.一种机加工泡沫板材的切割装置,包括第一外框(1)、第二外框(2)和固定架(9),其特征在于:所述第一外框(1)和第二外框(2)的内侧均设置有板材输送带(3),且板材输送带(3)的内表面均匀固定有水平分布的齿条(4),并且板材输送带(3)的内部设置有输送带驱动轴(5),所述输送带驱动轴(5)的一端和安装在第一外框(1)上的驱动电机(6)相连接,且输送带驱动轴(5)的另一端穿过第一外框(1)的侧壁延伸至第一传动轮(7)上,并且2个第一传动轮(7)之间通过第一传动带(8)相连接,所述固定架(9)固定在第一外框(1)和第二外框(2)之间,且固定架(9)的顶端安装有传动轴(10),所述传动轴(10)上安装有传动圆板(11),所述传动圆板(11)之前通过横杆(12)相连接,且横杆(12)的下方设置有套筒(13),并且套筒(13)的表面通过连接杆(14)和固定架(9)的内壁相连接,所述套筒(13)的下方设置有基座横板(15),且基座横板(15)的下端面固定有切割刀(16)。

2.根据权利要求1所述的一种机加工泡沫板材的切割装置,其特征在于:所述输送带驱动轴(5)上安装有传动筒(42),且传动筒(42)的表面焊接有1个水平分布的不锈钢卡条(41),并且不锈钢卡条(41)的厚度和相邻2个齿条(4)的间距相吻合。

3.根据权利要求1所述的一种机加工泡沫板材的切割装置,其特征在于:所述传动轴(10)的一端穿过固定架(9)延伸至第二传动轮(101)上,该第二传动轮(101)通过第二传动带(102)和安装在输送带驱动轴(5)上的第二传动轮(101)相连接,且该输送带驱动轴(5)安装在第二外框(2)上。

4.根据权利要求1所述的一种机加工泡沫板材的切割装置,其特征在于:所述横杆(12)的两端分别位于2个传动圆板(11)的边缘处,横杆(12)的中心处转动连接有横筒(121),且横筒(121)和调节杆(122)的顶端相连接,调节杆(122)的底端通过转轴(123)和移位杆(124)转动连接。

5.根据权利要求4所述的一种机加工泡沫板材的切割装置,其特征在于:所述移位杆(124)为垂直分布,且移位杆(124)的底端穿过套筒(13)的中心处延伸至基座横板(15)上,并且移位杆(124)和套筒(13)滑动连接。

6.根据权利要求1所述的一种机加工泡沫板材的切割装置,其特征在于:所述基座横板(15)的两侧表面均设置有连接斜杆(151),且连接斜杆(151)的底端固定有压板(152),并且压板(152)的下端面均匀安装有滚珠(153)。

7.根据权利要求6所述的一种机加工泡沫板材的切割装置,其特征在于:所述压板(152)为水平分布,且2个压板(152)关于基座横板(15)的中心线对称分布,所述连接斜杆(151)为弹性橡胶材料。

8.根据权利要求1所述的一种机加工泡沫板材的切割装置,其特征在于:所述切割刀(16)的下方设置有固定块(161),且2个固定块(161)分别固定安装在第一外框(1)和第二外框(2)的表面。

9.根据权利要求8所述的一种机加工泡沫板材的切割装置,其特征在于:所述固定块(161)的内表面粘接固定有清洁棉(162),且2个清洁棉(162)之间的间距和切割刀(16)的厚度相吻合。
