1.一种硒化钼纳米片阵列/Mo箔复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：A、将硒源加入水合肼中，搅拌至完全溶解，再加入去离子水和乙醇的混合溶液，搅拌至混合均匀，得到混合液；

B、将步骤A所得混合液移入反应釜中，再放入Mo箔，将反应釜密闭，加热反应；

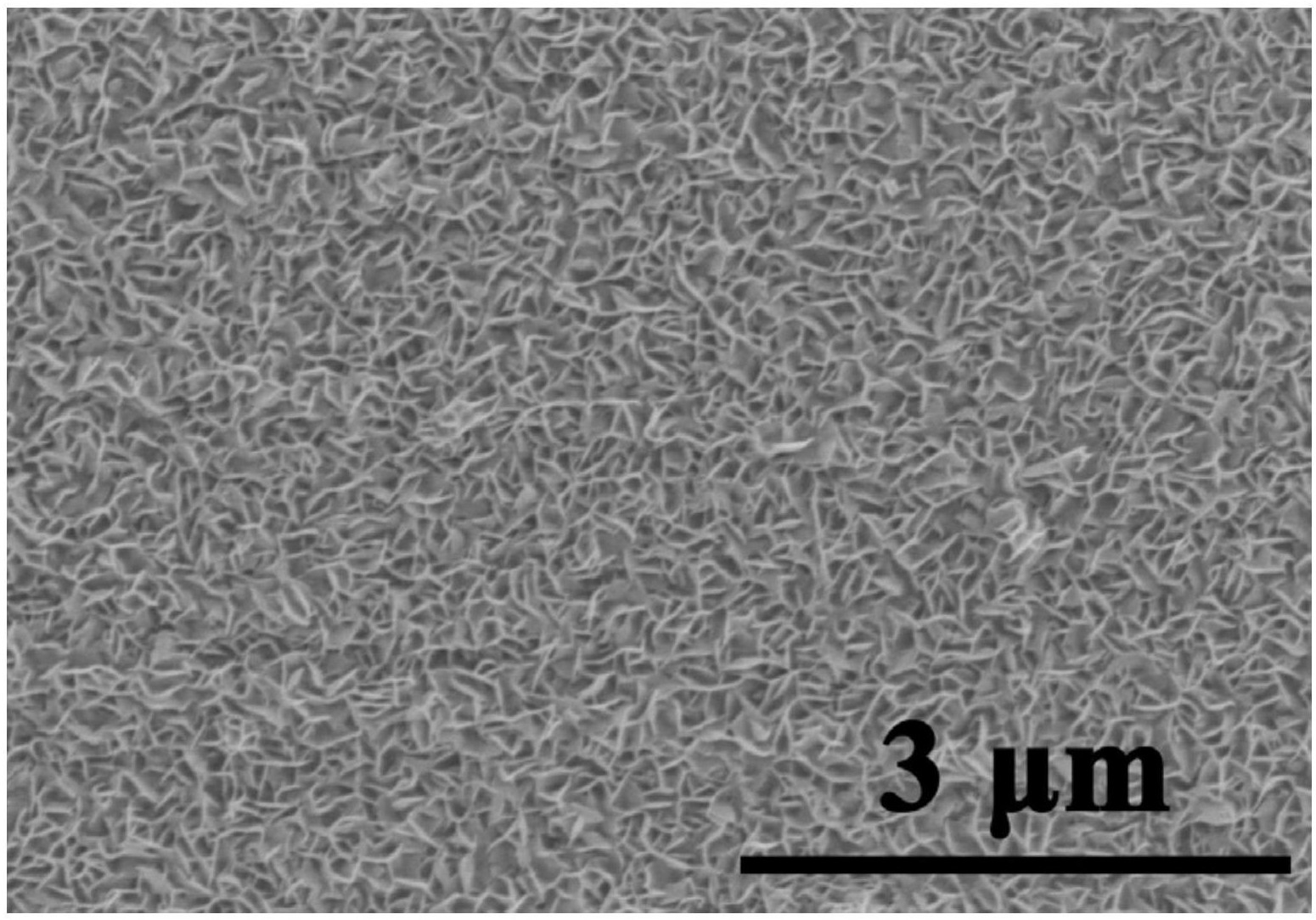

C、反应结束，待反应釜自然冷却至室温，取出Mo箔，清洗、干燥，得到MoSe2纳米片阵列/Mo箔复合材料；

步骤A中所述去离子水和乙醇的混合溶液中去离子水与乙醇的体积比为1～2:2～1；

步骤A中加入的去离子水和乙醇的混合溶液与硒源水合肼溶液的体积比为4～9：1；

步骤B中所述加热反应的条件为：200～230℃下恒温加热反应10～12h。

2.根据权利要求1所述的制备方法，其特征在于，步骤A中所用硒源为硒粉Se、二氧化硒SeO2或亚硒酸钠Na2SeO3中的任意一种。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤A中硒源和水合肼用量比为

0.1～0.3mol/L。

4.一种权利要求1-3任一项所述制备方法制备得到的硒化钼纳米片阵列/Mo箔复合材料。

5.一种权利要求1-3任一项所述制备方法制备得到的硒化钼纳米片阵列/Mo箔复合材料催化电解水的应用。

6.根据权利要求5所述的应用，其特征在于，所述硒化钼纳米片阵列/Mo箔复合材料直接作为电极材料。

7.根据权利要求5或6所述的应用，其特征在于，所述硒化钼纳米片阵列/Mo箔复合材料应用于不同酸性、碱性或中性环境中催化电解水析氢的反应。
