专利号: 2018113380825
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

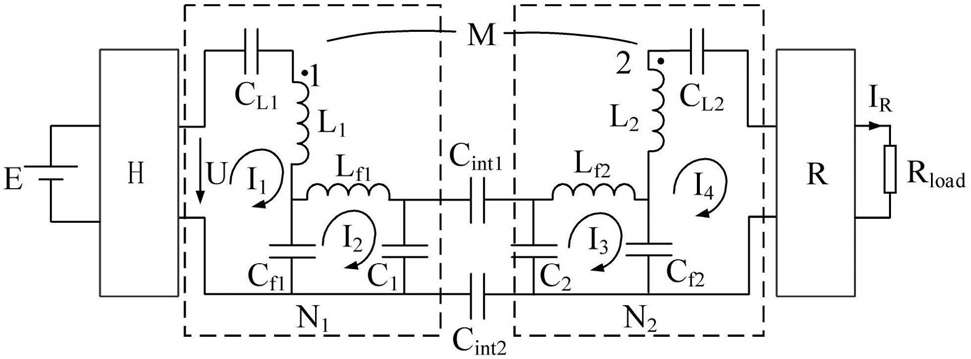

1.一种具有高抗偏移特性的无线电能传输系统,包括直流电源E、高频逆变器H、整流器R和负载Rload,其特征在于,还包括依次连接的原边结构N1、等效电容CE和副边结构N2,所述原边结构N1和副边结构N2呈对称结构,所述原边结构N1包括与高频逆变器H连接的电容CL1,电容CL1连接原边线圈L1后分别连接电容Cf1和电感Lf1,电感Lf1的另一端分别连接等效电容CE和电容C1,电容Cf1的另一端分别连接高频逆变器H和电容C1,电容C1的另一端连接等效电容CE。

2.根据权利要求1所述的一种具有高抗偏移特性的无线电能传输系统,其特征在于,所述副边结构N2包括与等效电容CE连接的电感Lf2和电容C2,电感Lf2的另一端分别连接副边线圈L2和电容Cf2,副边线圈L2的另一端连接电容CL2后连接整流器R,电容Cf2的另一端分别连接电容C2和整流器R,电容C2的另一端连接等效电容CE。

3.根据权利要求1所述的一种具有高抗偏移特性的无线电能传输系统,其特征在于,所述等效电容CE包括由第一发射极板和第一接收极板组成的极板电容Cintl、由第二发射极板和第二接收极板组成的极板电容Cint2。
