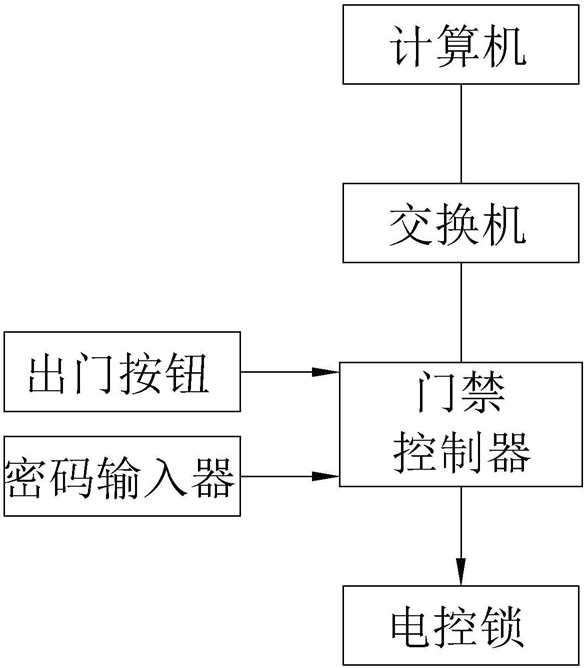

1.一种智能门禁系统,包括有用于控制门体开、闭的电控锁,安装在室内侧墙壁上的用于控制电控锁解锁的出门按钮、安装在室外侧墙壁上的用于控制电控锁解锁的密码输入器,所述电控锁、出门按钮及密码输入器分别与门禁控制器电性连接,其特征在于:所述密码输入器内设有10个通向密码输入器前端面的感应通道,10个感应通道分别对应10个数字键“0、1、2、3、4、5、6、7、8、9”;
所述密码输入器内设有与气泵出气端通过软管连接的通气座;
所述密码输入器内位于每个感应通道后端与通气座之间分别连接有一个电磁阀;
各个所述感应通道内分别设有用于检测是否有手指靠近感应通道前端的红外光电传感器;
所述密码输入器内安装有10个气压传感器,每个气压传感器与一个所述感应通道内靠近前端位置的侧壁连通;
所述密码输入器内安装有用于提示输入信息的发声器;
通过密码输入器输入5位数以上的数字密码时,按照以下方式输入:
1)手指接近数字密码设定值的第一位数所对应的感应通道前端,当前位置感应通道内的红外光电传感器检测到信号,发声器发声,提示第一位数字密码输入成功;与此同时,5个以上的所述电磁阀导通,且气泵启动工作;
2)接着手指接近数字密码设定值的第二位数对应的感应通道前端,当前位置感应通道内的红外光电传感器检测到信号,发声器发声,提示第二位数字密码输入成功;
3)第三位密码的输入值由数字密码设定值和第二位密码输入时对应感应通道的状态决定;
3.1)若步骤2)的感应通道前端有气流吹出,则待输入的第三位数字密码的输入值等于第三位数字密码的设定值加1,若第三位数字密码的设定值为9,则第三位密码的输入值设定为0;
输入第三位数字密码时,手指接近第三位密码输入值所对应的感应通道,与当前感应通道连通的气压传感器检测到气压增大至达到气压设定值,并且当前感应通道内的红外光电传感器检测到信号,发声器发声,提示第三位数字密码输入成功;
3.2)若步骤2)的感应通道前端没有气流吹出,则待输入的第三位数字密码的输入值等于第三位数字密码的设定值;
输入第三位数字密码时,手指接近第三位密码输入值所对应的感应通道,当前感应通道内的红外光电传感器检测到信号,发声器发声,提示第三位数字密码输入成功;
4) 后续位数的数字密码输入值由数字密码设定值和上一位密码输入时对应感应通道的状态决定;输入规则与步骤3)相同;
完整输入正确的数字密码之后,门禁控制器控制电控锁解锁。
2.如权利要求1所述的一种智能门禁系统,其特征在于:所述密码输入器包括有壳体,以及固定连接在壳体前侧的前盖;
所述前盖整体呈开口朝后的矩形槽体形状,所述壳体外前侧壁与前盖内前侧壁之间固定安装有传感器安装部;
所述前盖前侧壁上成型有以矩形阵列排布的感应通风口,所述前盖前侧壁上对应各个感应通风口的位置设有用于识别各个感应通风口所对应数字密码键的标识;
所述传感器安装部上成型有与各个感应通风口正对设置的通风孔;
所述壳体整体呈开口朝后的矩形槽体形状,所述壳体内前侧壁面成型有10个等距排列或以矩阵排列的第一通气口;
所述壳体外前侧壁面成型有10个用于连通各个第一通气口和各个通风孔的第一通气槽;
依次相连通的所述感应通风口、通风孔、第一通气槽和第一通气口构成一个所述感应通道;
所述传感器安装部上对应每个通风孔的位置成型有与通风孔侧壁连通的气压传感器接孔;所述气压传感器安装在传感器安装部内,各个气压传感器的气压检测端与各个气压传感器接孔连通;
所述红外光电传感器安装在各个通风孔内,且红外光电传感器朝向感应通道的前端。
3.如权利要求2所述的一种智能门禁系统,其特征在于:所述传感器安装部的后端位于每一行通风孔的下方或者上方成型有线路板安装槽,线路板安装槽内安装有线路板,各个所述气压传感器电性连接在线路板上;所述线路板的后端与壳体外前端面贴合;
所述线路板上对应每个通风孔的位置成型有向通风孔延伸的光电传感器安装板,光电传感器安装板的端部及两侧与通风孔之间形成弧形的通气缝隙;所述红外光电传感器电性连接在光电传感器安装板上且位于通风孔的中心位置;
各个所述红外光电传感器、气压传感器、各个电磁阀以及气泵分别与门禁控制器电性连接。
4.如权利要求3所述的一种智能门禁系统,其特征在于:所述通气座安装在所述壳体内,所述通气座为中空结构,所述通气座具有一个进气接头,所述软管一端与进气接头连接;所述通气座还具有10个第一出气端,每个出气端与一个所述电磁阀的一端连接。
5.如权利要求2所述的一种智能门禁系统,其特征在于:所述壳体后侧连接有后盖,所述传感器安装部、壳体以及后盖通过螺栓固定连接,所述前盖侧面通过螺钉与壳体侧面连接。
6.一种智能门禁系统,包括有用于控制门体开、闭的电控锁,安装在室内侧墙壁上的用于控制电控锁解锁的出门按钮、安装在室外侧墙壁上的用于控制电控锁解锁的密码输入器,所述电控锁、出门按钮及密码输入器分别与门禁控制器电性连接,其特征在于:所述密码输入器内设有10个通向密码输入器前端面的感应通道,10个感应通道分别对应10个数字键“0、1、2、3、4、5、6、7、8、9”;
所述密码输入器内设有与风机出口端通过软管a连接的通气座a,以及与风机入口端通过软管b连接的通气座b;
所述密码输入器内安装有10个三位三通电磁阀,每个三位三通电磁阀的一个端口与一个感应通道后端连接,每个三位三通电磁阀的另外两个端口分别与通气座a、通气座b连通,使得每个感应通道后端能够与通气座a、通气座b中的一个相连通或者与通气座a、通气座b均不连通;
各个所述感应通道内分别设有用于检测是否有手指靠近感应通道前端的红外光电传感器;
所述密码输入器内安装有10个气压传感器,每个气压传感器与一个所述感应通道内靠近前端位置的侧壁连通;
所述密码输入器内安装有用于提示输入信息的发声器;
通过密码输入器输入5位数以上的数字密码时,按照以下方式输入:
1)手指接近数字密码设定值的第一位数所对应的感应通道前端,当前位置感应通道内的红外光电传感器检测到信号,发声器发声,提示第一位数字密码输入成功;与此同时,5个以上的所述电磁阀导通,且风机启动工作;
2)接着手指接近数字密码设定值的第二位数对应的感应通道前端,当前位置感应通道内的红外光电传感器检测到信号,发声器发声,提示第二位数字密码输入成功;
3)第三位密码的输入值由数字密码设定值和第二位密码输入时对应感应通道的状态决定;
3.1)若步骤2)的感应通道前端有气流吹出,则待输入的第三位数字密码的输入值等于第三位数字密码的设定值加1,若第三位数字密码的设定值为9,则第三位密码的输入值设定为0;
输入第三位数字密码时,手指接近第三位密码输入值所对应的感应通道,与当前感应通道连通的气压传感器检测到气压增大至达到气压设定值,并且当前感应通道内的红外光电传感器检测到信号,发声器发声,提示第三位数字密码输入成功;
3.2)若步骤2)的感应通道前端没有气流吹出,则待输入的第三位数字密码的输入值等于第三位数字密码的设定值;
输入第三位数字密码时,手指接近第三位密码输入值所对应的感应通道,当前感应通道内的红外光电传感器检测到信号,发声器发声,提示第三位数字密码输入成功;
3.3)若步骤2)的感应通道前端有负压气流,则待输入的第三位数字密码的输入值等于第三位数字密码的设定值减1,若第三位数字密码的设定值为0,则第三位密码的输入值设定为9;
输入第三位数字密码时,手指接近第三位密码输入值所对应的感应通道,与当前感应通道连通的气压传感器检测到气压减小至低于负压设定值,并且当前感应通道内的红外光电传感器检测到信号,发声器发声,提示第三位数字密码输入成功;
4) 后续位数的数字密码输入值由数字密码设定值和上一位密码输入时对应感应通道的状态决定;输入规则与步骤3)相同;
完整输入正确的数字密码之后,门禁控制器控制电控锁解锁。
