专利号: 2018113327645
申请人: 王锐
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

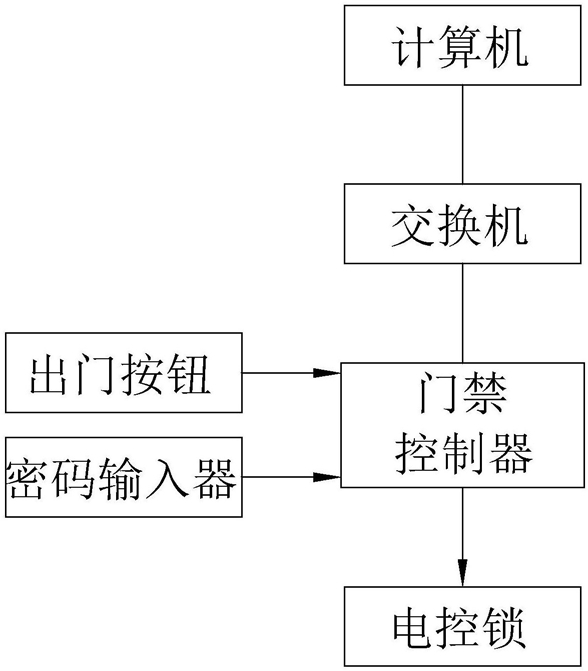

1.一种楼宇门禁系统,包括有用于控制门体开、闭的电控锁,安装在室内侧墙壁上的用于控制电控锁解锁的出门按钮、安装在室外侧墙壁上的用于控制电控锁解锁的密码输入器,所述电控锁、出门按钮及密码输入器分别与门禁控制器电连接,其特征在于:所述密码输入器包括有壳体,以及固定连接在壳体前侧的前盖;

所述壳体整体呈开口朝后的矩形槽体形状,所述壳体内前侧壁面成型有10个以圆周阵列排布的第一进气口;所述壳体内前侧上部固定连接有一个进气座,进气座前侧成型有与各个第一进气口连通的通气腔,所述壳体内位于进气座下端安装有一个离心风机,所述通气腔内转动安装有用于可选择地遮挡住部分第一进气口的切换阀片,所述进气座后侧固定连接有用于驱动切换阀片转动的步进电机;

所述前盖前侧壁上成型有以矩形阵列排布的感应出风口,所述前盖前侧壁上对应各个感应出风口的位置设有用于识别各个感应出风口所对应数字密码键的标识;

所述壳体外前侧壁面成型有10个与各个第一进气口分别连通的第一通气槽,10个第一通气槽分别与10个数字密码键“0、1、2、3、4、5、6、7、8、9”一一对应;

所述前盖整体呈开口朝后的矩形槽体形状,所述壳体外前侧壁与前盖内前侧壁之间固定安装有传感器安装部,传感器安装部上成型有一一对应地连通各个感应出风口和各个第一通气槽的通风孔;

所述传感器安装部上对应每个通风孔的位置成型有与通风孔侧壁连通的气压传感器接孔;所述传感器安装部安装有与通风孔等数量的气压传感器,各个气压传感器的气压检测端与各个气压传感器接孔连通;

所述传感器安装部上紧邻各个通风孔的位置分别安装有红外光电传感器,所述前盖上对应各个红外光电传感器的位置开设有通孔或安装有透光片部;

所述感应出风口与对应位置的红外光电传感器的距离大小应当满足:手指靠近感应出风口时对应位置的红外光电传感器能够检测到信号;

所述壳体内安装有用于提示输入信息的蜂鸣器;

通过密码输入器输入5位以上数字序列密码时,按以下方式输入:

1)手指接近密码设定值的第一位数对应的感应出风口,对应位置的红外光电传感器检测到信号,蜂鸣器响一声,提示第一位密码输入成功;与此同时,离心风扇开始工作;

2)接着手指接近密码设定值的第二位数对应的感应出风口,对应位置的红外光电传感器检测到信号,蜂鸣器响一声提示第二位密码输入成功;

3)第三位密码的输入值由密码设定值和第二位密码输入时对应感应出风口的状态决定;

3.1)若步骤2)的感应出风口有气流吹出,则待输入的第三位密码的输入值等于第三位密码的设定值+1,若第三位密码的设定值为9,则第三位密码的输入值为0;

手指接近第三位密码输入值对应的感应出风口,对应位置的气压传感器检测到气压增大,并且对应位置的红外光电传感器均检测到信号,蜂鸣器响一声提示第三位密码输入成功;

3.2)若步骤2)的感应出风口没有气流吹出,则待输入的第三位密码的输入值为第三位密码的设定值;

手指接近第三位密码输入值对应的感应出风口,对应位置的红外光电传感器检测到信号,蜂鸣器响一声提示第三位密码输入成功;

4) 后续位数的密码输入值由密码设定值和上一位密码输入时对应感应出风口的状态决定;输入规则与步骤3)相同;

输入正确的数字序列密码之后,门禁控制器控制电控锁解锁,同时控制步进电机转动角度p,角度p为36°的整数倍,且步进电机每次转动的角度均不同。

2.如权利要求1所述的一种楼宇门禁系统,其特征在于:所述壳体内前侧壁面上部成型有一个圆槽形的凹口,各个所述第一进气口位于所述凹口的范围内,且各个第一进气口所处的圆周与凹口同圆心;所述切换阀片位于凹口的范围内,且切换阀片上成型有4-6个能够同时分别与等数量的第一进气口连通的通孔。

3.如权利要求1所述的一种楼宇门禁系统,其特征在于:所述前盖前侧壁均匀成型有条状的进风孔;所述壳体下部成型有连通所述进风孔和离心风机进气端的进气通道;所述进气座下端成型有连通所述通气腔和离心风机的出气端的下进气口。

4.如权利要求1所述的一种楼宇门禁系统,其特征在于:所述传感器安装部前侧位于每一行通风孔的下方成型有线路板安装槽,所述线路板安装槽内固定安装有线路板,所述红外光电传感器、气压传感器就近地安装在各个线路板上;

各个所述红外光电传感器、气压传感器、离心风机以及步进电机分别与门禁控制器电连接。

5.如权利要求1所述的一种楼宇门禁系统,其特征在于:所述切换阀片与步进电机的输出轴同轴固定连接,所述进气座上成型有供步进电机的输出轴穿过的轴孔;所述步进电机每次转动的角度为36*t,t为门禁控制器产生的伪随机数,且t为1~8范围内的整数。

6.如权利要求1所述的一种楼宇门禁系统,其特征在于:所述壳体内前侧壁位于第一进气口的下方成型有与通气腔连通的3个第二进气口,所述壳体外前侧壁成型有3个与各个第二进气口分别连通的第二通气槽;3个第二通气槽分别对应“*”号键、“#”号键和门铃键。

7.如权利要求1所述的一种楼宇门禁系统,其特征在于:所述壳体后侧连接有后盖,所述传感器安装部、壳体、进气座以及后盖通过螺栓固定连接,所述前盖侧面通过螺钉与壳体侧面连接。
