专利号: 2018113276677
申请人: 王锐
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

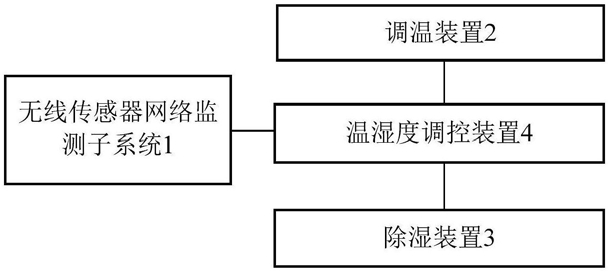

1.智能家居温湿度无线自动控制系统,其特征是,包括无线传感器网络监测子系统、调温装置、除湿装置、温湿度调控装置,其中无线传感器网络监测子系统、调温装置、除湿装置皆与温湿度调控装置连接;所述无线传感器网络监测子系统被配置为对室内温湿度进行实时监测,采集室内温湿度数据并发送至温湿度调控装置;所述的温湿度调控装置被配置为对接收的室内温湿度数据进行分析处理,生成相应的控制指令,并根据控制指令控制调温装置和除湿装置的运行;所述无线传感器网络监测子系统包括部署于监测区域内的单个汇聚节点、多个传感器节点,传感器节点采集室内温湿度数据并将室内温湿度数据发送至汇聚节点,进而由汇聚节点将室内温湿度数据发送至温湿度调控装置。

2.根据权利要求1所述的智能家居温湿度无线自动控制系统,其特征是,预先设定各传感器节点的通信距离,网络初始化时,传感器节点通过分簇路由协议分成多个簇,每个簇包括一个簇头节点以及多个传感器节点;簇头节点收集簇内各传感器节点采集的室内温湿度数据并发送至汇聚节点,具体包括:(1)初始时簇头节点通过与其他簇头节点的信息交互,获取邻居簇头节点信息,并根据所述邻居簇头节点信息选取一个邻居簇头节点作为中继节点;

(2)在室内温湿度数据传输阶段,簇头节点根据自身能量计算发送距离并进行定期更新,当簇头节点到汇聚节点的距离未超过当前的发送距离时,簇头节点直接将收集的室内温湿度数据发送至汇聚节点,当簇头节点到汇聚节点的距离超过当前的发送距离时,簇头节点直接将收集的室内温湿度数据发送至所选取的中继节点,其中,所述发送距离的计算公式为:式中,ZI为簇头节点I的发送距离,DI为簇头节点I的当前剩余能量,DI0为簇头节点I的初始能量,qI为簇头节点I的通信距离,ρ为预设的基于能量的衰减因子。

3.根据权利要求2所述的智能家居温湿度无线自动控制系统,其特征是,ρ的取值范围为[0.7,0.8]。

4.根据权利要求2所述的智能家居温湿度无线自动控制系统,其特征是,所述的分簇路由协议为基于LEACH的路由协议。

5.根据权利要求2-4任一项所述的智能家居温湿度无线自动控制系统,其特征是,所述的温湿度调控装置包括处理模块、调温控制模块、除湿控制模块,其中调温控制模块、除湿控制模块的输入端皆与处理模块连接,调温控制模块的输出端与调温装置连接,除湿控制模块的输出端与除湿装置连接。

6.根据权利要求5所述的智能家居温湿度无线自动控制系统,其特征是,传感器节点包括采集单元、分析处理单元以及通信单元;采集单元由传感器与模数转换器完成,分析处理单元由微处理器与存储器完成,通信单元由无线收发器完成。
