专利号: 2018113273310
申请人: 张程博
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-06-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

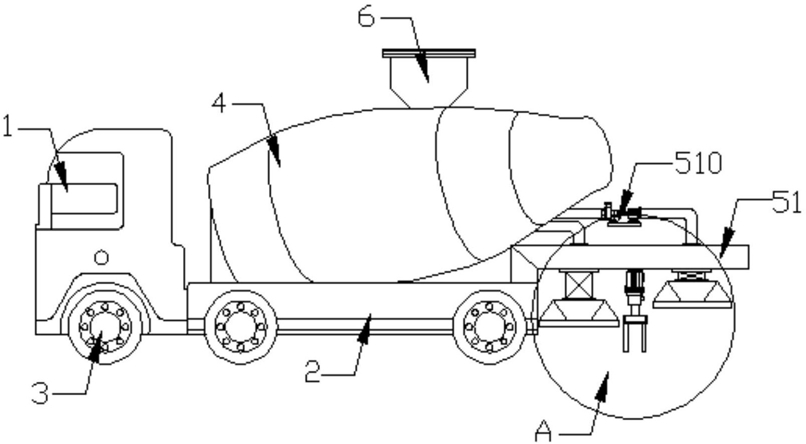

1.一种道路建设用混凝土摊铺装置,包括摊铺车体(1)、混凝土储罐(4)、摊铺机构(5)和摊铺均匀机构(7),其特征在于:所述摊铺车体(1)的一端设置有承载底板(2),所述承载底板(2)和摊铺车体(1)上均安装有移动轮(3),所述承载底板(2)的顶部安装有混凝土储罐(4),所述承载底板(2)远离摊铺车体(1)的一端设置有摊铺机构(5),所述混凝土储罐(4)的顶部安装有进料斗(6),所述进料斗(6)与混凝土储罐(4)之间连通设置,所述混凝土储罐(4)的内部通过轴承座转动安装有混合转轴(8),所述混合转轴(8)上安装有桨叶(9),所述混合转轴(8)的一端穿过混凝土储罐(4)、并通过联轴器与混合电机(10)的输出端传动连接,所述混合电机(10)通过安装板固定安装在混凝土储罐(4)的一侧上,所述摊铺机构(5)远离摊铺车体(1)的一端安装有摊铺均匀机构(7),所述摊铺均匀机构(7)包括机架(71)、螺纹杆(72)、移动座(73)、旋转电机(74)和摊铺刮板(75),所述机架(71)通过螺栓固定安装在摊铺机构(5)上,所述机架(71)上安装有螺纹杆(72),所述螺纹杆(72)的一端穿过机架(71)与电机的输出端传动连接,所述螺纹杆(72)上螺纹安装有移动座(73),所述移动座(73)的底部安装有电机箱,电机箱的内部安装有旋转电机(74),所述旋转电机(74)的输出端穿过电机箱与摊铺刮板(75)传动连接。

2.根据权利要求1所述的一种道路建设用混凝土摊铺装置,其特征在于:所述摊铺机构(5)包括支撑架(51)、第一连接杆(52)、第二连接杆(53)、第一摊铺结构(54)、第二摊铺结构(55)、混凝土振动泵(56)、振动架(57)、混凝土振动棒(58)、送料管(59)和混凝土泵(510),所述摊铺车体(1)上安装有支撑架(51),所述支撑架(51)靠近摊铺车体(1)的一端通过第一连接杆(52)固定安装有第一摊铺结构(54),所述支撑架(51)远离摊铺车体(1)的一端通过第二连接杆(53)固定安装有第二摊铺结构(55),所述第二摊铺结构(55)和第一摊铺结构(54)之间的支撑架(51)上固定安装有混凝土振动泵(56),所述混凝土振动泵(56)的底部固定安装有振动架(57),所述振动架(57)的底部固定安装有多个混凝土振动棒(58),所述第一摊铺结构(54)和第二摊铺结构(55)上均安装有送料管(59),所述送料管(59)的一端与混凝土泵(510)的输出端连通,所述混凝土泵(510)的输入端通过输料管与混凝土储罐(4)连通。

3.根据权利要求2所述的一种道路建设用混凝土摊铺装置,其特征在于:所述第一摊铺结构(54)和第二摊铺结构(55)包括防护罩(511)、齿轮箱(512)、第一齿轮(513)、第二齿轮(514)、送料辊、送料桨叶(517)和伺服电机(518),所述防护罩(511)固定安装在第一连接杆(52)和第二连接杆(53)上,所述防护罩(511)上开设有通口,通口与送料管(59)连通设置,所述防护罩(511)的一端设置有齿轮箱(512),所述齿轮箱(512)内部的一侧转动安装有第一齿轮(513),所述第一齿轮(513)一侧的齿轮箱(512)内转动安装有第二齿轮(514),所述第二齿轮(514)与第一齿轮(513)之间啮合安装,所述防护罩(511)的内部通过轴承座转动安装有送料辊,送料辊包括第一送料辊(515)和第二送料辊(516),所述第一送料辊(515)的一端穿过齿轮箱(512)与第一齿轮(513)固定连接,所述第二送料辊(516)的一端穿过齿轮箱(512)与第二齿轮(514)固定连接,所述第一送料辊(515)和第二送料辊(516)对称设置,且所述第一送料辊(515)和第二送料辊(516)上一体设置有多个送料桨叶(517),所述第一齿轮(513)通过联轴器与伺服电机(518)的输出端传动连接,所述伺服电机(518)固定安装在防护罩(511)上。

4.根据权利要求2所述的一种道路建设用混凝土摊铺装置,其特征在于:所述第一连接杆(52)和第二连接杆(53)采用电动伸缩杆设置。

5.根据权利要求2所述的一种道路建设用混凝土摊铺装置,其特征在于:所述第一连接杆(52)的高度大于第二连接杆(53)的高度。

6.根据权利要求2所述的一种道路建设用混凝土摊铺装置,其特征在于:所述第一摊铺结构(54)、第二摊铺结构(55)和摊铺均匀机构(7)的宽度相同设置。

7.根据权利要求2所述的一种道路建设用混凝土摊铺装置,其特征在于:所述支撑架(51)和承载底板(2)之间焊接固定安装。

8.根据权利要求3所述的一种道路建设用混凝土摊铺装置,其特征在于:所述防护罩(511)的截面呈梯形结构设置。
