1.一种稀土金属‑有机骨架材料[Dy2(BDC)3(H2O)4]n的制备方法，其特征在于，步骤如下：

1）、将0.8952 g的氧化镝Dy2O3与2.4 mL、6 mol/L的盐酸溶液在60℃的水浴中反应直至完全溶解，待完全反应后，蒸发掉水分，得到固体DyCl3；将其在过滤器上过滤后，再水洗和醇洗多次，自然干燥，得到白色粉末固体DyCl3·6H2O；

2）、称取0.1118 g对苯二甲酸溶于10 mL的N,N‑二甲基甲酰胺DMF中，混匀备用；

3）、称取0.3 g的DyCl3·6H2O溶于5 mL的N,N‑二甲基甲酰胺DMF中，混匀备用；

4）、将上述步骤2）和步骤3）配制好的两种溶液一并转移至50 mL的烧杯中，充分摇匀后留存备用；

5）、移取1 mL的N,N‑二甲基甲酰胺DMF和0.1 mL的三乙胺置于25 mL的烧杯中，混合均匀，并通过保鲜膜封住烧杯口，留存备用；

6）、首先将25 mL的小烧杯放置于50 mL大烧杯中，然后将50 mL大烧杯放入超声仪中，调节超声功率为50 W，控制水浴温度为70 ℃，超声反应5‑20 min，得到白色沉淀，最后过滤、醇洗，70 ℃真空干燥4 h获得稀土金属‑有机骨架材料[Dy2(BDC)3(H2O)4]n；

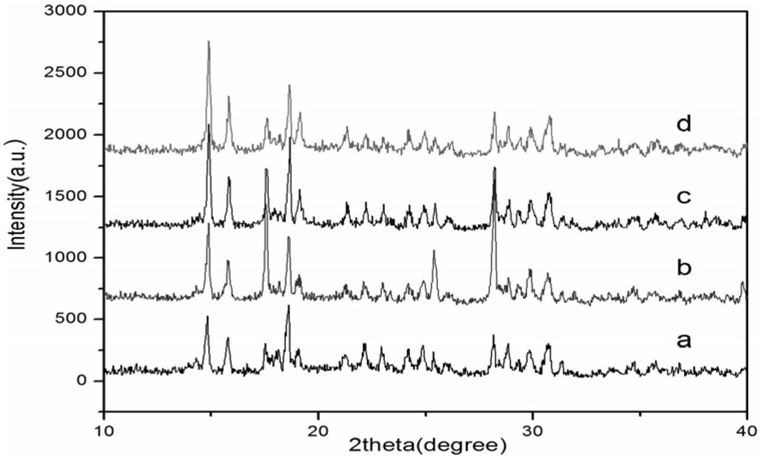

超声5 min，生成的产物呈大小分布较均匀的小颗粒，长度1 μm，直径为0.2 μm；超声10 min，生成的产物的尺寸逐渐增大，出现一些棒状结构，长度2 μm，直径为0.3 μm；超声15 min，生成的产物形貌更加趋于规则，棒状产物长度逐渐减小，直径增加，分布更加均匀，趋于片状结构，长度1 μm，直径为0.5 μm；超声20 min，生成的产物的长度和直径继续增大，逐渐生长为块状结构，长度4 μm，直径为2 μm；

所述稀土金属‑有机骨架材料[Dy2(BDC)3(H2O)4]n的荧光敏感性能为：当加入1 μL 0.1 mol/L 4‑硝基甲苯时（v/v：0.5‰），它的荧光强度由245 a.u降低到

200 a.u.，荧光强度降低18.4%；继续加入4‑硝基甲苯溶液，它的荧光强度继续减弱；当加入

15 μL的4‑硝基甲苯时（v/v：7.5‰），样品发生了荧光猝灭；

当加入2 μL的0.1 mol/L 2,4‑二硝基甲苯时（v/v：1‰），其荧光强度由最初的230 a.u降低到180 a.u.，荧光强度降低了21.7%；继续加入2,4‑二硝基甲苯溶液，荧光强度继续降低；当加入量为22 μL时（v/v：11‰），会导致明显的荧光猝灭现象；

当加入2 μL的0.1 mol/L 2,6‑二硝基甲苯时（v/v：1‰），其荧光强度由最初的245 a.u降低到185 a.u.，荧光强度降低了24.5%；继续加入2,6‑二硝基甲苯溶液，当加入量为25 μL时（v/v：12.5‰），会导致明显的荧光猝灭现象。
