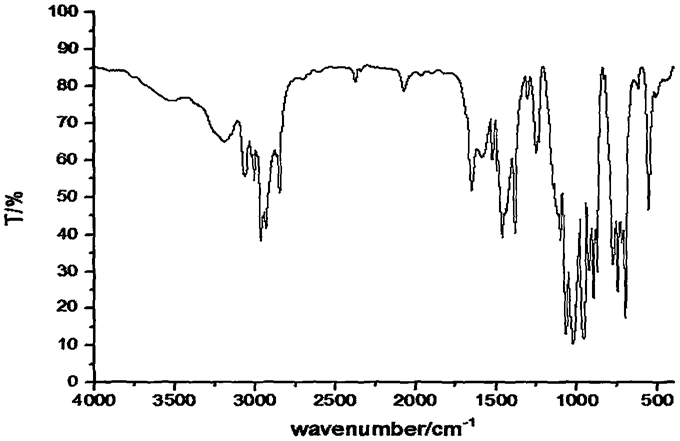

1.一种阻燃成炭剂二甲基硅酸二硅笼醇酯化合物，其特征在于，该化合物的结构如下所示：

2.根据权利要求1所述一种阻燃成炭剂二甲基硅酸二硅笼醇酯化合物的制备方法，其特征在于，该方法为：在装有搅拌器、温度计、回流冷凝管并在上口接有干燥管及氯化氢吸收装置的反应器中，加入甲基硅酸季戊四醇酯和有机溶剂，在氮气保护下，升温到60℃，开始滴加二甲基二氯硅烷，控制反应物的摩尔比为二甲基二氯硅烷∶甲基硅酸季戊四醇酯＝1∶2-1∶2.4，滴加过程控制反应温度不高于70℃，滴完后回流逐渐升温至100-150℃，保温反应8-10h，使氯化氢放完后，用缚酸剂调至pH＝6.5-8，冷却至25℃，抽滤，用产品理论质量克数2倍体积毫升数的冷水洗涤，抽滤，烘干，得白色固体二甲基硅酸二硅笼醇酯；

如上所述的甲基硅酸季戊四醇酯为1-甲基-1-硅杂-2，6，7-三氧杂-4-羟甲基双环[2，

2，2]辛烷基，其结构如下式所示：

3.根据权利要求1所述一种阻燃成炭剂二甲基硅酸二硅笼醇酯化合物的制备方法，其特征在于，该方法为：在装有搅拌器、温度计、分馏装置的反应中，加入甲基硅酸季戊四醇酯、有机溶剂和二甲基二甲氧基硅烷，控制反应物的摩尔比为二甲基二甲氧基硅烷∶甲基硅酸季戊四醇酯＝1∶2-1∶2.4，升温至82℃开始出现回流，随着回流的进行回流温度逐渐升高，在100-150℃保温反应10-14h，控制塔顶温度不超过65℃，使分出的甲醇达理论量，停止反应，冷却至25℃，抽滤，用80ml冷水洗涤，抽滤，烘干，得白色固体二甲基硅酸二硅笼醇酯。

4.根据权利要求2所述一种阻燃成炭剂二甲基硅酸二硅笼醇酯化合物的制备方法，其特征在于：所述的缚酸剂为三乙胺、吡啶或N，N-二甲基苯胺。

5.根据权利要求2或3所述一种阻燃成炭剂二甲基硅酸二硅笼醇酯化合物的制备方法，其特征在于：如上所述的有机溶剂为四氯乙烷、二甲苯或二乙二醇二甲醚，其用量是甲基硅酸季戊四醇酯质量克数3-5倍的体积毫升数。
