1.一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，其步骤为：将赤泥、还原剂和复合添加剂混合造球再进行直接还原熔分，其中复合添加剂包括氟化钙污泥，而后经渣铁分离后得到珠铁和熔分渣，再采用碱液对熔分渣进行浸出得到溶出液和滤渣，并利用上述的溶出液生产氧化铝。

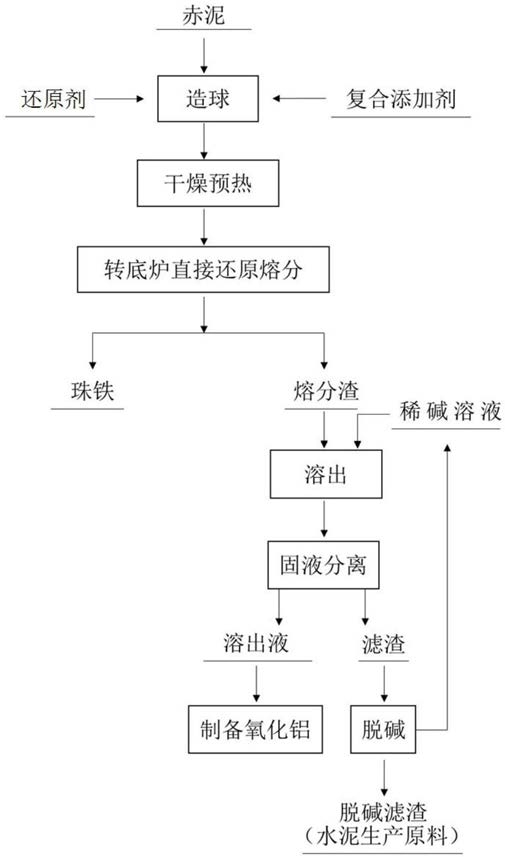

2.根据权利要求1所述的一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，具体步骤如下：第一步：造球

将赤泥、还原剂和复合添加剂进行混合配料，并制备得到生球，其中复合添加剂包括氟化钙污泥和高岭土；

第二步：还原熔分

干燥处理的生球进行直接还原熔分，经渣铁分离后得到珠铁和熔分渣；

第三步：碱液浸出

将熔分渣置于碱溶液中进行浸出，其中碱溶液为质量百分浓度为10～30％的氢氧化钠溶液，经固液分离得到溶出液和滤渣；

第四步：生产氧化铝

从溶出液中分解析出氢氧化铝，氢氧化铝与母液分离、洗涤后进行焙烧，得到氧化铝。

3.根据权利要求1所述的一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，所使用的氟化钙污泥为有机氟化工生产过程所产生的氟化钙污泥。

4.根据权利要求1所述的一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，所述的还原剂为煤粉，且煤粉的添加量为赤泥质量的15～20％。

5.根据权利要求1～4任一项所述的一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，复合添加剂的添加量为赤泥质量的8～20％。

6.根据权利要求2所述的一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，第二步中，生球干燥处理的温度为900～1100℃；还原熔分过程中的还原温度为1350～1450℃，还原时间为35～50min。

7.根据权利要求2所述的一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，复合添加剂还包括有电石渣和落地碱。

8.根据权利要求3所述的一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，氟化钙污泥的成分及组成为：氟化钙＞60％，碳酸钙＞31％，有机物＞3％，其余为杂质。

9.根据权利要求7所述的一种利用废物资源回收赤泥中铁、铝的方法，其特征在于，复合添加剂按照如下质量份组成：氟化钙污泥20～50份，高岭土5～10份，电石渣40～70份，落地碱50～80份。
