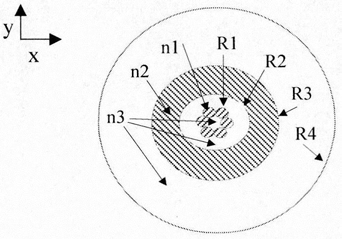

1.一种低损耗低串扰六芯强耦合两模光纤；其特征在于：光纤由六个具有渐变折射率分布的纤芯、折射率沟槽和掺氟二氧化硅包层组成；六个纤芯的半径均为R1＝3μm，沟槽的内半径为R2＝20μm，沟槽的外半径为R3＝30μm，包层半径为R4＝62.5μm；六个纤芯的中心坐标依次为(6μm，0)， (-6μm，0)，六个纤芯中心、沟槽和掺氟二氧化硅包层的折射率分别为n1＝1.444024，

n2＝1.433524，n3＝1.437024；每个纤芯按照n＝1.444024[1-2Δ(r/a)2]0.5渐变折射率分布，r是纤芯中任意一点到轴心的距离，a是纤芯外径，纤芯中心与包层间折射率差在1.4μm至1.7μm波长范围内，所提出光纤LP01和LP11两种超模的总色散小，LP01和LP11模式在1.53μm处的总色散分别为15.46和

14.01ps/(km·nm)，明显小于标准单模光纤的色散；LP01和LP11模式在1.55μm处的总色散分别为16.93和15.16ps/(km·nm)；LP11模式的差分模式群时延DMGD缓慢降低并且在1.4μm至1.6μm波长范围内较平坦；在1.55μm的波长下，LP11的DMGD为2.74ps/m；光纤中超模的模场特性可以通过改变纤芯、包层及凹陷的折射率包层的尺寸、位置和折射率分布来改变。

2.根据权利要求1所述光纤，其性能特征在于融合了纯二氧化硅纤芯、渐变折射率分布和多实芯超模光纤的优点，实现了高模场密度、低损耗、低色散、低串扰和低DMGD的超模运作，采用凹陷的折射率包层有效减小了弯曲损耗。
