专利号: 2018112826650
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

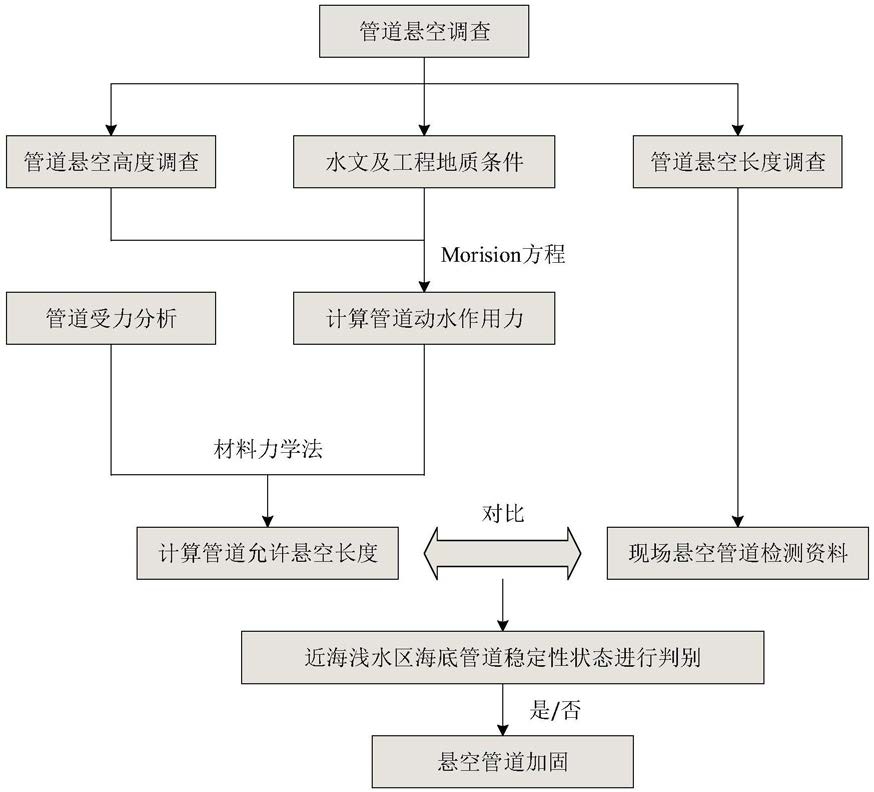

1.一种近海浅水区裸置悬空管道稳定性判别方法,其特征在于,包括以下步骤:

1)对待评价裸置悬空管道所在海域进行水文地质条件调查;

2)对待评价裸置悬空管道的实际悬空长度l和悬空高度进行调查;

3)计算裸置悬空管道的动水作用力;其中,裸置管道所受的水平力FH如式(1)所示,垂直力FV如式(2)所示;

式中,ρw为海水密度,kg/m3;g为重力加速度,取9.8m/s2;H为波高,m;R为管道的平均半径,m;d为静水深度,m;tanh(·)为双曲正切函数;sech(·)为双曲正割函数;x为水平方向变量,m;t为时间,s;CM为惯性力系数;CD为阻力系数;CL为升力系数;其中,CM、CD和CL通过悬空高度和水文地质条件得出;

4)对待评价裸置悬空管道进行受力分析;

5)利用静力法计算裸置悬空管道最大允许悬空长度计算表达式如式(3)所示;

式中,[σ]为材料许用应力,MPa;R1为管道内半径,m;R2为管道外半径,m;q为集中荷载kN/m;

6)对比l实际与lmax的数值,对待评价裸置管道的稳定性进行判别。

2.根据权利要求1所述的一种近海浅水区裸置悬空管道稳定性判别方法,其特征在于:步骤3)中,裸置管道所受的水平力FH和垂直力FV根据Morision方程和孤立波假设条件获得。

3.根据权利要求1所述的一种近海浅水区裸置悬空管道稳定性判别方法,其特征在于:步骤5)从管道最大静的弯曲应力不超过材料许用应力[σ]的角度出发进行管道失稳判别。

4.根据权利要求1所述的一种近海浅水区裸置悬空管道稳定性判别方法,其特征在于:步骤6)之后,当l实际≥lmax时,还具有对管道进行加固处理的相关步骤。
