专利号: 2018112787459
申请人: 台州市路桥三阳泰洁具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

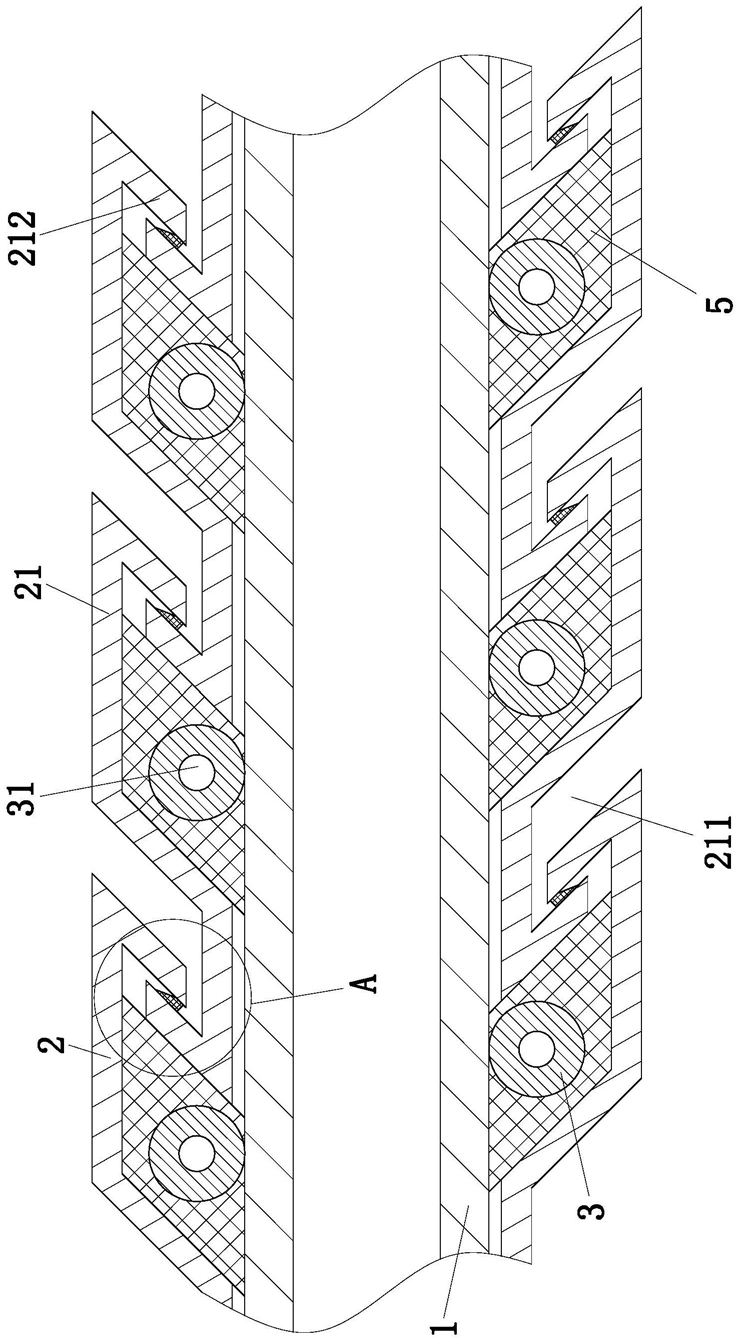

1.一种热水输送软管,其特征在于:包括内管(1)和外管(2),所述外管(2)为弹性金属条(21);所述金属条(21)表面靠近一端设置有沿长度方向延伸的凹槽(211),金属条(21)表面靠近另一端与凹槽(211)同方向设置有凸台(212),金属条(21)在内管(1)外圆周表面呈螺旋状卷绕实现将内管(1)包裹,金属条(21)的相邻两圈之间有一部分重叠,并且在重叠的部位金属条(21)的凸台(212)与凹槽(211)侧壁贴合;所述内管(1)外圆周表面还卷绕有弹簧(3),弹簧(3)每一圈均分布在金属条(21)的凹槽(211)和凸台(212)之间。

2.根据权利要求1所述的一种热水输送软管,其特征在于:所述金属条(21)的凸台(212)在与凹槽(211)的接触面之间设置硅胶层(4),硅胶层(4)用于实现金属条(21)相邻两圈之间重叠部分的连接。

3.根据权利要求2所述的一种热水输送软管,其特征在于:所述硅胶层(4)截面为直角梯形结构,直角梯形的斜面朝向与内管(1)相反的方向。

4.根据权利要求1所述的一种热水输送软管,其特征在于:所述弹簧(3)上间隔设置有硅胶棒(5);所述硅胶棒(5)与金属条(21)接触,硅胶棒(5)用于避免弹簧(3)与金属条(21)之间的摩擦。

5.根据权利要求1所述的一种热水输送软管,其特征在于:所述弹簧(3)内部设置空腔(31);所述空腔(31)内储存常温水。

6.根据权利要求1所述的一种热水输送软管,其特征在于:所述金属条(21)与内圈之间的间隙为2-3mm。
