1.一种基于镍锰氢氧化物的柔性布电极的制备方法，其特征在于，包括以下步骤：(1)将纯棉布裁剪为1*2cm的若干小片，将棉布浸入敏化液中进行敏化处理；

(2)用去离子水清洗敏化后的棉布，清洗至少三次，然后将棉布浸入活化液中进行活化处理；

(3)用去离子水洗净活化后的棉布，然后将活化后的棉布进行化学镀层处理，镀层处理前使用氨水将溶液的PH值调节至9-10；

(4)以步骤(3)所得镀镍导电棉布为阴极，以2*2cm的Pt板为阳极，NiSO4、NH4Cl为电解质溶液在电化学工作站上对镀镍导电棉布进行恒压电沉积，沉积电压为2V，沉积时间为8-

10min；清洗干燥处理后就得到镀镍导电布；

(5)配制电沉积所需的沉积液，将硝酸镍和氯化亚锰、氯化铵和去离子水混合搅拌，得到混合溶液；

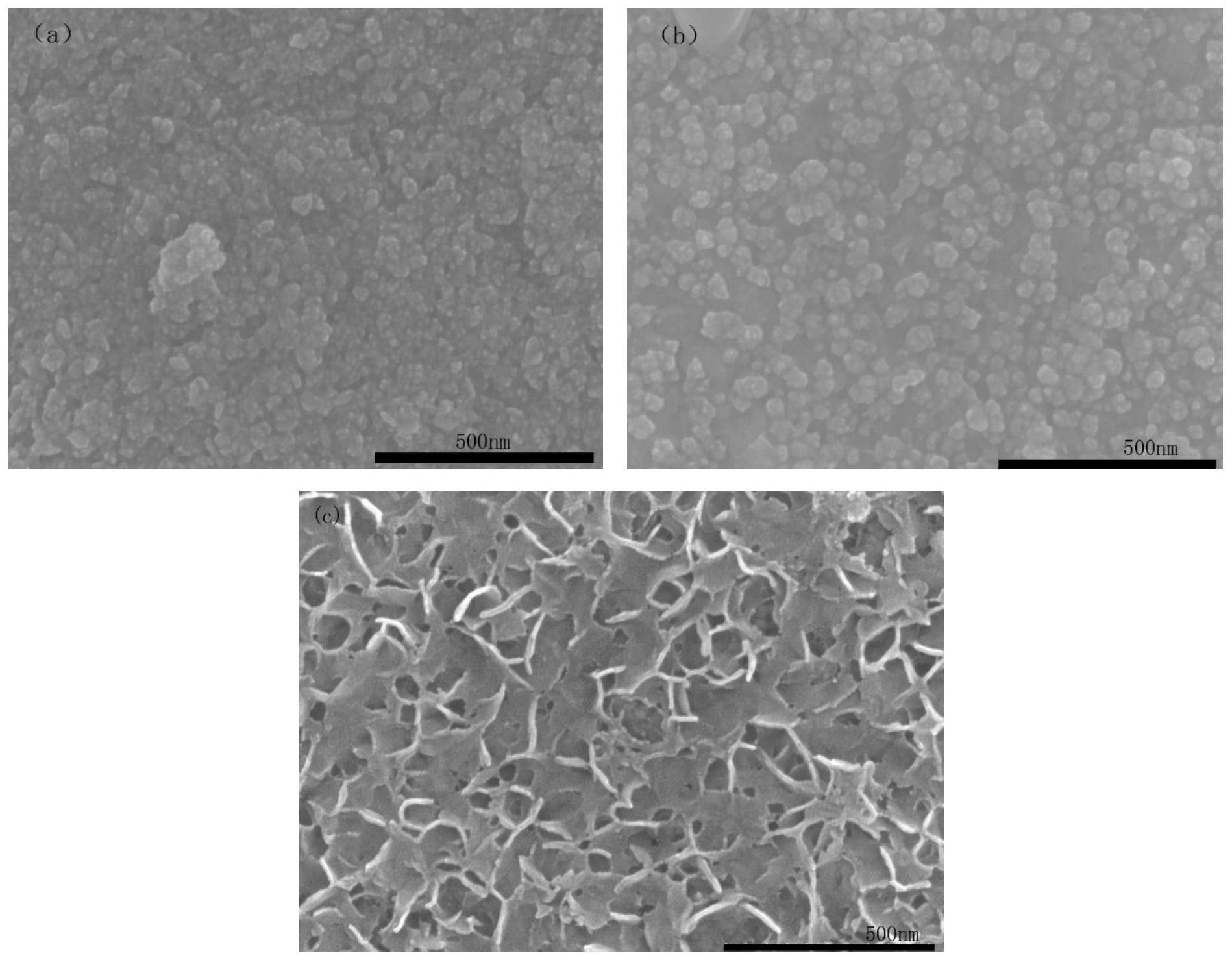

(6)启动电化学工作站将步骤(5)所得混合溶液置于烧杯中，在以集流体为工作电极，铂电极为对电极，饱和甘汞电极为参比电极的三电极体系下对集流体镀镍导电布使用计时电位法对其进行电化学沉积，反应结束后，洗涤、干燥后得到Ni-Mn双金属氢氧化物电极材料。

2.根据权利要求1所述的一种基于镍锰氢氧化物的柔性布电极的制备方法，其特征在于，步骤(1)中的敏化液包括SnCl2、和少许Sn颗粒，其中SnCl2和HCl的物质的量比为1:10，并且敏化时间为10min。

3.根据权利要求2所述的一种基于镍锰氢氧化物的柔性布电极的制备方法，其特征在于，步骤(2)中的活化液包括PdCl2和HCl，且活化时间为10min。

4.根据权利要求1或2所述的一种基于镍锰氢氧化物的柔性布电极的制备方法，其特征在于，步骤(3)中的化学镀层使用的镀层液中包括NiSO4、NH4Cl、柠檬酸钠和NaH2PO2，且化学镀层时间为2h。

5.根据权利要求1或2所述的一种基于镍锰氢氧化物的柔性布电极的制备方法，其特征在于，步骤(5)中的混合溶液中硝酸镍和氯化亚锰质量比为0.9:1～1.5:1。

6.根据权利要求1或2所述的一种基于镍锰氢氧化物的柔性布电极的制备方法，其特征在于，步骤(6)中的电化学沉积的条件为：电流密度8mA cm-2，沉积时间900S。
