专利号: 2018112726099
申请人: 马鞍山市新桥工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

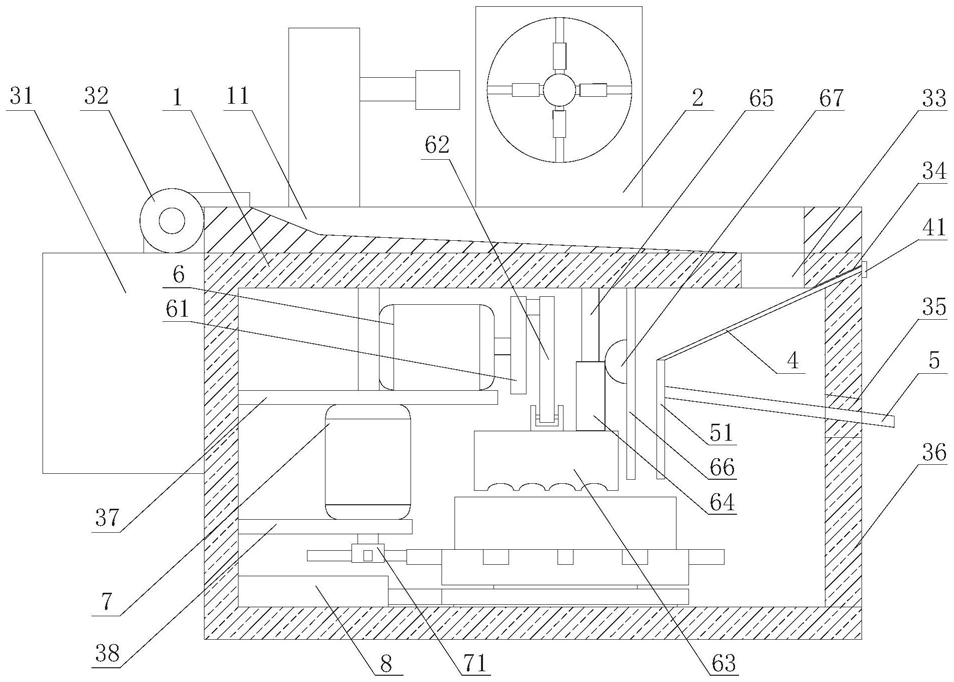

1.一种矿山机械加工用的数控机床,包括工作台(1),其特征在于:所述工作台(1)的一侧安装有机械加工装置(2),工作台(1)的下表面安装有箱体(3),工作台(1)的上表面开设有冲水槽(11),所述箱体(3)的一侧安装有水箱(31),水箱(31)上安装有水泵(32),水泵(32)的输出端与冲水槽(11)的一端相接,箱体(3)上表面远离水泵(32)的一侧开设有进水口(33),进水口(33)延伸至工作台(1)的上表面,箱体(3)靠近进水口(33)一端的侧壁上开设有斜孔(34),斜孔(34)内贯穿有滤水板(4),斜孔(34)下方的箱体(3)上开设有出水口(35),出水口(35)内贯穿有导水板(5),出水口(35)下方的箱体(3)上开设有活动口(36),箱体(3)内远离活动口(36)的一侧连接有第一支架(37)和第二支架(38),第一支架(37)和第二支架(38)上分别固定有第一电机(6)和第二电机(7),第二支架(38)下方的箱体(3)上安装有气缸(8),所述滤水板(4)的一端连接有限位块(41),限位块(41)置于箱体(3)的外部,所述导水板(5)置于箱体(3)内部的一端连接有第一挡料板(51),第一挡料板(51)的上端与滤水板(4)置于箱体(3)内的一端相接,所述第一电机(6)的输出端连接有圆盘(61),圆盘(61)的一端通过转轴连接有活动杆(62),活动杆(62)的下端通过固定架连接有破碎板(63),破碎板(63)一侧的上表面固定有固定套(64),固定套(64)的内部活动连接有滑杆(65),滑杆(65)的上端固定在箱体(3)的内壁上,滑杆(65)靠近第一挡料板(51)一侧的箱体(3)上连接有第二挡料板(66),所述第二电机(7)的输出端贯穿第二支架(38),且延伸至第二支架(38)的下方,第二电机(7)置于第二支架(38)下方的输出端上连接有转块(71),转块(71)的一周连接有第一转条(72),所述气缸(8)的输出端连接有滑板(81),滑板(81)的下表面连接有滑块(82),滑板(81)上表面的中心位置通过轴承连接有转柱(83),转柱(83)的上端固定连接有载盒盘(84),载盒盘(84)的外壁上连接有第二转条(85),第二转条(85)与第一转条(72)啮合连接,载盒盘(84)内卡合连接有破碎盒(86)。

2.根据权利要求1所述的一种矿山机械加工用的数控机床,其特征在于:所述第二挡料板(66)靠近固定套(64)的一侧连接有凸起(67),凸起(67)的半径大于第二挡料板(66)与固定套(64)之间的距离。

3.根据权利要求1所述的一种矿山机械加工用的数控机床,其特征在于:所述箱体(3)内部的底面上开设有与滑块(82)相匹配的滑槽。

4.根据权利要求1所述的一种矿山机械加工用的数控机床,其特征在于:所述破碎盒(86)的直径大于破碎板(63)到第一挡料板(51)的最远距离,破碎盒(86)位于破碎板(63)和第一挡料板(51)的下方。

5.根据权利要求1所述的一种矿山机械加工用的数控机床,其特征在于:所述冲水槽(11)位于机械加工装置(2)的废料出口处,冲水槽(11)远离水泵(32)的一端与进水口(33)相连,冲水槽(11)靠近水泵(32)的一端高于另一端。
