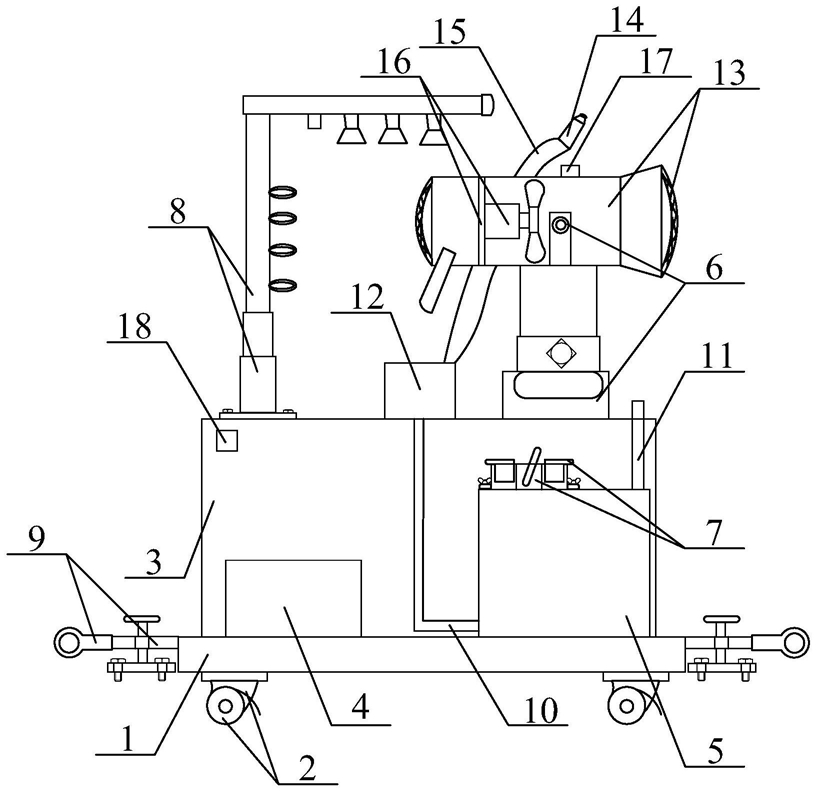

1.一种环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，该环保可调节的绿化和屋顶降温两用喷雾设备，包括移动底板(1)，移动轮(2)，喷雾箱(3)，蓄电池(4)，蓄水箱(5)，可旋转调节支撑座结构(6)，绿化喷雾配药盘结构(7)，可调节屋顶降温喷雾管结构(8)，可牵引固定连接座结构(9)，出水管(10)，进水管(11)，喷雾泵(12)，喷雾炮筒(13)，喷雾嘴(14)，连接软管(15)，吹风扇(16)，进雾汽管(17)和控制开关(18)，所述的移动轮(2)分别螺栓连接在移动底板(1)的下表面四角位置；所述的喷雾箱(3)螺栓连接在移动底板(1)的上表面中间位置；所述的蓄电池(4)螺栓连接在喷雾箱(3)的内部下表面左侧位置；所述的蓄水箱(5)放置在喷雾箱(3)的内部下表面右侧位置；所述的可旋转调节支撑座结构(6)安装在喷雾箱(3)的上表面右侧位置；所述的绿化喷雾配药盘结构(7)固定在蓄水箱(5)的上表面左侧位置；所述的可调节屋顶降温喷雾管结构(8)设置在喷雾箱(3)的上表面左侧位置；所述的可牵引固定连接座结构(9)分别固定在移动底板(1)的左右两侧中间位置；所述的出水管(10)一端螺纹连接在蓄水箱(5)的左侧下部位置，另一端贯穿喷雾箱(3)的内部上表面中间位置与喷雾泵(12)的进水端螺纹连接；所述的进水管(11)贯穿喷雾箱(3)的上表面右侧位置与蓄水箱(5)的上表面右侧位置螺纹连接并与蓄水箱(5)的内部连通；所述的喷雾泵(12)螺栓连接在喷雾箱(3)的上表面中间位置；所述的喷雾炮筒(13)固定在可旋转调节支撑座结构(6)内；所述的喷雾嘴(14)螺纹连接在连接软管(15)的顶端；所述的连接软管(15)螺纹连接在喷雾泵(12)的出水端；所述的吹风扇(16)螺钉连接在喷雾炮筒(13)的内部左侧位置；所述的进雾汽管(17)螺纹连接在喷雾炮筒(13)的上表面右侧位置并与喷雾炮筒(13)内部连通；所述的控制开关(18)镶嵌在喷雾箱(3)的正表面左上侧；所述的可旋转调节支撑座结构(6)包括支撑底座(61)，深沟球轴承(62)，固定套管(63)，锁紧螺栓(64)，支撑柱(65)，U型固定座(66)和滚珠轴承(67)，所述的深沟球轴承(62)镶嵌在支撑底座(61)的内上侧中间位置；所述的固定套管(63)焊接在支撑底座(61)的上表面中间位置；所述的锁紧螺栓(64)螺纹连接在固定套管(63)和支撑柱(65)的相交处；所述的锁紧螺栓(64)螺纹连接在固定套管(63)的正表面上部中间位置；所述的支撑柱(65)贯穿固定套管(63)插接在深沟球轴承(62)的内圈；所述的U型固定座(66)螺栓连接在支撑柱(65)的上表面；所述的滚珠轴承(67)分别镶嵌在U型固定座(66)左右两侧的垂直段的内部上侧位置。

2.如权利要求1所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的绿化喷雾配药盘结构(7)包括配药盘(71)，配药量杯(72)，量杯卡槽(73)，固定耳板(74)，安装孔(75)，搅拌棒(76)和工具槽(77)，所述的配药量杯(72)活动插接在量杯卡槽(73)内；

所述的量杯卡槽(73)分别开设在配药盘(71)的正表面外侧位置；所述的固定耳板(74)分别胶接在配药盘(71)的左右两侧中间位置；所述的安装孔(75)开设在固定耳板(74)的正表面外侧中间位置；所述的搅拌棒(76)放置在工具槽(77)内；所述的工具槽(77)开设在配药盘(71)的正表面中间位置。

3.如权利要求1所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的可调节屋顶降温喷雾管结构(8)包括固定钢板(81)，电动伸缩杆(82)，延长杆(83)，约束环(84)，降温喷雾管(85)，进汽管(86)，防堵帽(87)，喷雾导管(88)和喷雾罩(89)，所述的电动伸缩杆(82)螺栓连接在固定钢板(81)的上表面中间位置；所述的延长杆(83)焊接在电动伸缩杆(82)的上端；所述的约束环(84)分别螺钉连接在延长杆(83)的右侧；所述的降温喷雾管(85)焊接在延长杆(83)的上端；所述的进汽管(86)螺纹连接在降温喷雾管(85)的下表面左侧位置并与降温喷雾管(85)的内部连通；所述的防堵帽(87)螺纹连接在降温喷雾管(85)的右端；所述的喷雾导管(88)螺纹连接在降温喷雾管(85)的下表面并与降温喷雾管(85)的内部连通；所述的喷雾罩(89)螺纹连接在喷雾导管(88)的外表面下部位置。

4.如权利要求1所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的可牵引固定连接座结构(9)包括固定板(91)，螺纹通孔(92)，调节丝杠杆(93)，调节手轮(94)，牵引杆(95)和连接座(96)，所述的螺纹通孔(92)纵向开设在固定板(91)的内部中间位置；所述的调节丝杠杆(93)一端螺纹连接在调节手轮(94)的下表面中间位置，另一端贯穿螺纹通孔(92)螺钉连接在连接座(96)的上表面中间位置；所述的调节丝杠杆(93)与螺纹通孔(92)螺纹连接。

5.如权利要求4所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的牵引杆(95)的正表面右侧中间位置开设有牵引孔(951)；所述的连接座(96)的内部左右两侧开设有连接孔(961)；所述的连接孔(961)的内部上侧螺纹连接有连接螺栓(962)。

6.如权利要求3所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的固定钢板(81)与喷雾箱(3)螺栓连接设置；所述的降温喷雾管(85)采用一端密封的不锈钢管；所述的约束环(84)具体采用圆形橡胶环。

7.如权利要求1所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的喷雾炮筒(13)的具体采用不锈钢筒；所述的喷雾炮筒(13)的壁厚设置在三厘米至五厘米；所述的喷雾炮筒(13)的左右两端螺钉连接有不锈钢防护网；所述的喷雾炮筒(13)的正表面左下侧轴接有把手；所述的喷雾炮筒(13)的正表面和后表面中间位置焊接有不锈钢旋转轴，所述的不锈钢旋转轴插接在滚珠轴承(67)的内圈，所述的不锈钢旋转轴与滚珠轴承(67)的内圈过盈配合设置。

8.如权利要求1所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的支撑柱(65)与深沟球轴承(62)的内圈过盈配合设置；所述的支撑底座(61)与喷雾箱(3)焊接设置；所述的支撑底座(61)设置在进水管(11)的左侧。

9.如权利要求2所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的固定耳板(74)通过安装孔(75)螺钉连接在蓄水箱(5)的上表面左侧位置；所述的量杯卡槽(73)采用直径设置在三厘米至五厘米的圆形槽；所述的量杯卡槽(73)的深度设置在五厘米至八厘米。

10.如权利要求2所述的环保可调节的绿化和屋顶降温两用喷雾设备，其特征在于，所述的喷雾嘴(14)通过连接软管(15)和喷雾泵(12)与出水管(10)相连通；所述的进水管(11)通过蓄水箱(5)与出水管(10)相连通；所述的蓄水箱(5)具体采用透明PE塑料水箱。
