1.一种2335型硼酸锌的制备方法，其特征在于，包括以下步骤：(1)硫酸锌溶液和氢氧化钠溶液，通过特定的物料加入方式发生均相反应，在15-35℃下反应40min，过滤，对滤饼进行干燥得到氢氧化锌；(2)将氢氧化锌、硼酸与水三种物料混合均匀，在80～105℃下反应

2.5～8.5h，离心，干燥得2335型硼酸锌阻燃剂产品。

2.根据权利要求1所述的一种2335型硼酸锌的制备方法，其特征在于，氢氧化钠溶液的质量分数为16-32％。

3.根据权利要求1所述的一种2335型硼酸锌的制备方法，其特征在于，硫酸锌溶液的质量分数为25％～35％。

4.根据权利要求1所述的一种2335型硼酸锌的制备方法，其特征在于，硫酸锌和氢氧化钠的摩尔比为1:1.9～2.1。

5.根据权利要求1所述的一种2335型硼酸锌的制备方法，其特征在于，步骤(1)中氢氧化锌的干燥条件为真空干燥，温度80-100℃，时间30～60分钟。

6.根据权利要求1所述的一种2335型硼酸锌的制备方法，其特征在于，硼酸与氢氧化锌的摩尔比为1～3:1。

7.根据权利要求1所述的一种2335型硼酸锌的制备方法，其特征在于，步骤(2)中硼酸锌的干燥条件为温度105～150℃，时间2～3小时。

8.一种2335型硼酸锌的微观形貌调控方法方法，其特征在于，包括以下步骤：2335型硼酸锌按上述方法制备，通过调控(一)、(二)中的一种参数或者两种参数而调控2335型硼酸锌的微观形貌；

(一)硫酸锌与氢氧化钠溶液的接触反应方式；

(二)硼酸和氢氧化锌的摩尔比，调控范围为1～3:1。

9.根据权利要求8所述的一种2335型硼酸锌的微观形貌调控方法方法，其特征在于，硫酸锌溶液与氢氧化钠溶液的接触反应方式包括以下三种：(一)先将硫酸锌溶液加入到反应瓶内，开启搅拌，然后向其中滴加氢氧化钠溶液；在15℃下反应40分钟，过滤、干燥，得到型号为ZnO-1的氢氧化锌；该型号氢氧化锌的特点为粒径小、反应活度高；

(二)先将氢氧化钠溶液加入到反应瓶内，开启搅拌，然后向其中滴加硫酸锌溶液；在25℃下反应40分钟，过滤、干燥，得到型号为ZnO-2的氢氧化锌；该型号氢氧化锌的特点为粒径大、反应活度低；

(三)将硫酸锌溶液与氢氧化钠溶液同时向反应瓶内加入，开启搅拌，监控体系内pH值，通过调节硫酸锌与氢氧化钠加入速率来实现体系pH值在8-10之间，得到型号为ZnO-3的氢氧化锌；该型号氢氧化锌的特点为粒径介于上述两种型号之间、反应活度适中。

10.根据权利要求8所述的一种2335型硼酸锌的微观形貌调控方法方法，其特征在于，

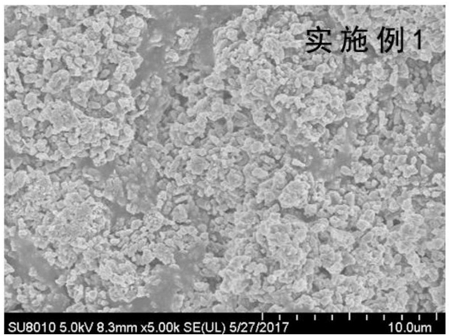

2335型硼酸锌的粒径调控范围为2～10μm，形貌调控范围为颗粒状、片状和块状。
