1.一种超长结构金属离子掺杂羟基磷灰石纤维材料的制备方法，包括以下步骤：(1)将掺杂离子的盐、可溶性钙盐、瓜儿豆胶和磷酸氢二钠与去离子水混合得到第一混合溶液；

(2)将步骤(1)得到的第一混合溶液注入强碱溶液中形成纤维凝胶，得到的纤维凝胶继续在强碱溶液中浸泡一定时间，然后干燥得到纤维前驱体；

(3)将步骤(2)得到的纤维前驱体煅烧得到产物，用去离子水洗涤产物，干燥后即得到所述超长结构金属离子掺杂羟基磷灰石纤维材料。

2.如权利要求1所述的方法，其特征在于，步骤(1)中，所述掺杂离子的盐为镁、锶、钡、锰、钴、铁、镍、铜或锌的盐，选自氯化物、硝酸盐或醋酸盐；可溶性钙盐为硝酸钙或氯化钙。

3.如权利要求1或2所述的方法，其特征在于，步骤(1)中，得到的第一混合溶液中，可溶性钙盐浓度为0.005～1mol/L，磷酸氢二钠浓度为0.005～1mol/L，瓜儿豆胶的浓度为0.1～

10g/L。

4.如权利要求1或2所述的方法，其特征在于，步骤(2)中，所述强碱溶液为氢氧化钠溶液或氢氧化钾溶液，浓度为0.1～10mol/L；注入速度为1～10mL/s；浸泡时间为1～240小时；

第一混合溶液与强碱溶液的体积比是1:10～10:1。

5.如权利要求1或2所述的方法，其特征在于，步骤(2)中，干燥的工艺条件为：40～120℃下，干燥2～7小时；或者-80～-20℃下，真空干燥1～2天。

6.如权利要求1或2所述的方法，其特征在于，步骤(3)中，煅烧的工艺条件为：升温速率

1～20℃/min，从室温升温至800～1250℃，保温1～6小时后自然冷却至室温。

7.如权利要求1或2所述的方法，其特征在于，步骤(3)中，干燥的工艺条件为：干燥温度为室温～300℃、干燥时间为1～72小时。

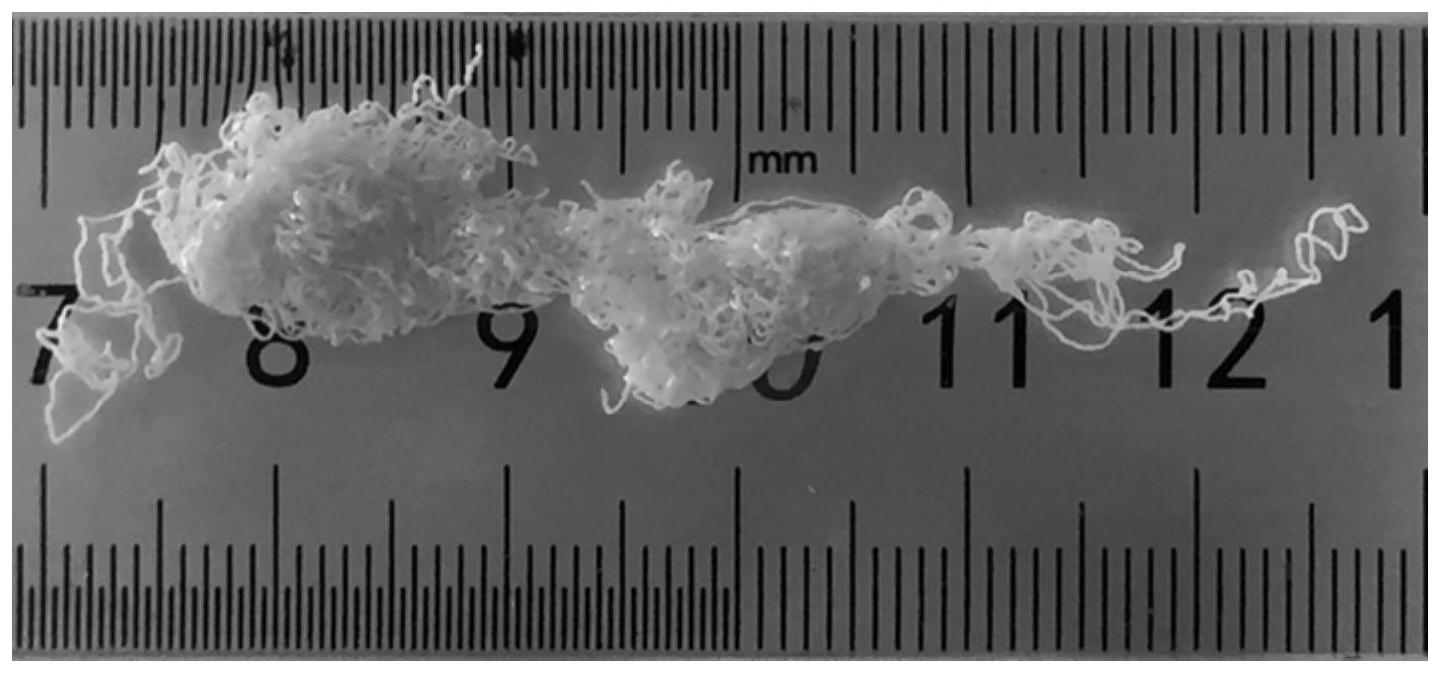

8.如权利要求1至7任一所述的方法制备得到的超长结构金属离子掺杂羟基磷灰石纤维材料。

9.如权利要求8所述的超长结构金属离子掺杂羟基磷灰石纤维材料在骨组织修复的应用。

10.一种羟基磷灰石支架，其特征在于，由权利要求8所述的超长结构金属离子掺杂羟基磷灰石纤维材料组成。
