专利号: 2018112463426
申请人: 湖州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 玻璃;矿棉或渣棉
更新日期:2025-02-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

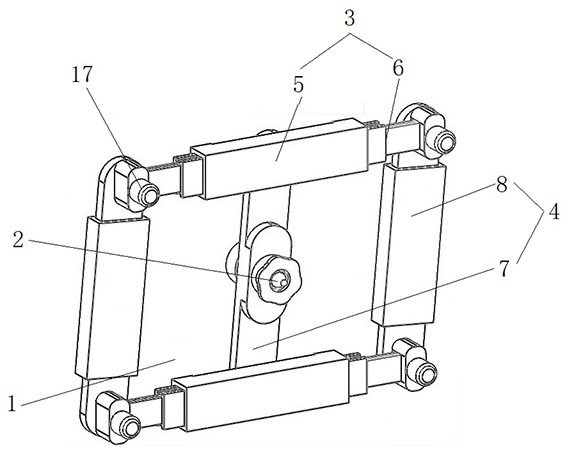

1.一种玻璃幕墙切割工具,其特征在于:包括切割架(1)和安装在切割架(1)上的切割刀(2),所述切割架(1)整体为一四边形,包括横向组件(3)和纵向组件(4),所述横向组件(3)包括两个横架(5)和设置在每个横架(5)两端的伸缩结构(6),所述纵向组件(4)包括两端分别转动安装在两个横架(5)中部的一个主竖板(7)和位于所述主竖板(7)两侧的辅助竖板(8),所述辅助竖板(8)的端部与所述伸缩结构(6)转动连接,所述切割刀(2)安装在所述主竖板(7)上;

所述纵向组件(4)与横向组件(3)的转动连接处安装有与转动方向同轴的滚轮(17);

所述伸缩结构(6)包括套接在所述横架(5)内的中板(9)和套接在所述中板(9)内的内板(10),所述中板(9)外壁与所述横架(5)内壁相抵触且可相对滑动,所述内板(10)外壁与所述中板(9)内壁相抵触且可相对滑动,所述内板(10)端部与所述辅助竖板(8)端部转动连接;

所述伸缩结构(6)还设置有锁紧结构,包括安装在横架(5)上的中板锁紧螺钉(11)和安装在中板(9)上的内板锁紧螺钉(12),所述中板锁紧螺钉(11)和内板锁紧螺钉(12)分别通过贯通所述横架(5)和中板(9)侧壁的螺孔安装;

所述伸缩结构(6)还设置有限位结构,包括安装在横架(5)内部靠近纵向组件(4)一端的中板卡块(13)和固定在中板(9)内部靠近纵向组件(4)一端的内板限位(14),相对应的,所述内板(10)外部对应内板限位(14)一侧开设有沿内板(10)长度方向的一端封闭的内板滑槽(15),其封闭端为靠近主竖板(7)一端,所述中板(9)外部对应中板卡块(13)一侧开设有沿中板(9)长度方向的一端开口一端封闭的中板滑槽(16),其封闭端为靠近主竖板(7)一端;

所述切割刀(2)安装在所述主竖板(7)中部的安装孔(18)中,并通过切割刀(2)安装组件锁紧固定;

所述主竖板(7)中部的安装孔(18)为阶梯状的圆孔,所述切割刀(2)包括与安装孔(18)相对应的阶梯状的柱形的刀身(19)和锥形的刀头(20),所述切割刀(2)安装组件包括套接在切割刀(2)外部的位于刀头(20)端的夹紧外壳(21)和位于刀身(19)端的夹紧螺帽(22);

所述切割刀(2)安装组件还包括刀身后端夹紧结构(23),包括后端夹紧锁块(25),所述后端夹紧锁块(25)外部和所述夹紧螺帽(22)内壁相贴,其贴合部分为弧形的后端弧形面(24);

所述切割刀(2)安装组件还包括刀身前端夹紧结构(26),包括由主竖板(7)上安装孔(18)向刀头(20)方向延伸的凸环(27)和安装在所述凸环(27)上的贯通孔(28)中的前端夹紧锁块(29)。

2.根据权利要求1所述的一种玻璃幕墙切割工具,其特征在于所述中板卡块(13)通过螺钉安装固定在所述横架(5)中。
