专利号: 2018112456437
申请人: 靳职雄
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

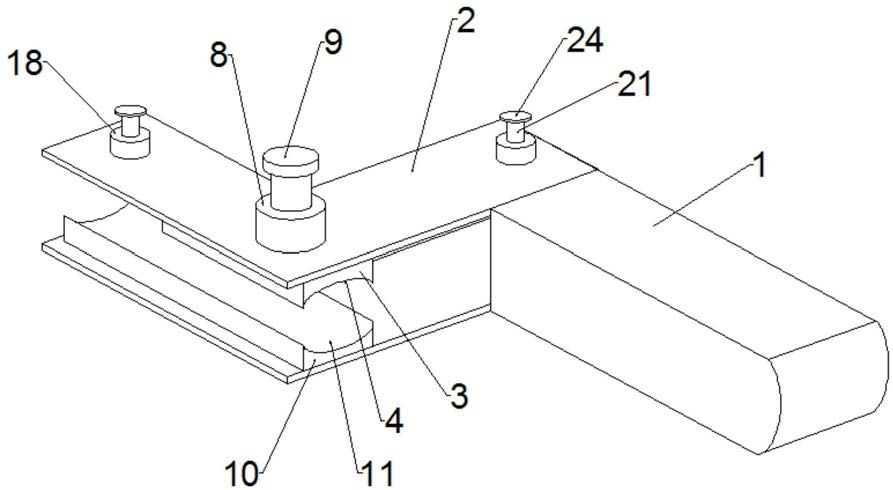

1.电线剥皮刀,其特征在于,包括:

手柄,其为长条状,所述手柄的一端为矩形;

两L形板体,其板面平行相对布置,两L形板体水平部分的下端均垂直连接在所述手柄端面为矩形的一端,以形成ㄅ形结构;

电线夹持装置,其设置于两L形板体间,且位于两L形板体的弯角处,所述电线夹持装置包括上夹持部和下夹持部,所述上夹持部包括:第一块体,其为长条状,所述第一块体上表面紧贴一L形板体与另一L形板体相对的板面,所述第一块体的下表面沿长度方向设置有贴合电线外皮的第一凹槽,与第一块体接触的L形板体在弯角处开设有第一通孔,所述第一块体的上表面设置有第一连杆,所述第一连杆从所述第一通孔中穿出且与所述第一通孔转动连接,所述第一连杆的末端连接有圆形的第一盖板,所述第一盖板直径大于所述第一通孔直径,所述第一盖板与所述L形板体间设置有围绕所述第一连杆的弹簧;

第一圆筒,其内径略大于所述第一盖板,所述第一圆筒同轴套设于所述第一盖板外且一端连接于所述L形板体的板面上,所述第一圆筒内壁设置有第一螺纹,所述第一圆筒的敞口端连接有一与所述第一螺纹相匹配的平头螺钉,所述平头螺钉的钉头抵触在所述第一盖板上;

所述下夹持部包括:

第二块体,其为长条状且长度大于所述第一块体,所述第二块体下表面紧贴另一L形板体与一L形板体相对的板面,所述第二块体的上表面沿长度方向设置有贴合电线外皮的第二凹槽,且第二凹槽一部分正对第一凹槽,与第二块体接触的L形板体在弯角处开设有第二通孔,所述第二通孔与第一通孔的位置相对,所述第二块体的下表面设置有第二连杆,所述第二连杆从所述第二通孔中穿出且与所述第二通孔转动连接,所述第二连杆的末端连接有圆形的第二盖板,所述第二盖板直径大于所述第二通孔直径,所述第二盖板紧贴所述L形板体;

两切割刀组件,其分别设置于与第一块体接触的L形板体靠近两自由端的板面上,每一切割刀组件包括:圆柱体,其一端连接在所述第一圆筒所在的L形板体板面上,所述圆柱体中心开设有同时贯穿圆柱体与所述L形板体的第三通孔,所述第三通孔圆心和第一通孔圆心连线与L形板体的一直角边平行,且所述第三通孔圆心和第一通孔圆心连线长度小于第二块体长度,所述圆柱体靠近所述L形板体的圆周面开设有环形凹槽,所述圆柱体的圆周面上沿两条母线方向开设有两条滑槽,所述滑槽深度与环形凹槽深度相同,所述滑槽一端与所述环形凹槽连通,所述滑槽另一端延伸至所述圆柱体的另一端端面,所述圆柱体中的第三通孔内壁沿母线方向设置有一凸起;

第二圆筒,其内径略大于所述圆柱体,所述第二圆筒靠近一端的内壁设置有与两滑槽形状位置相匹配的两滑块,两滑块分别对应插入两滑槽且进入环形凹槽与其滑动连接,所述第二圆筒的另一端高于所述圆柱体,且所述第二圆筒的另一端同轴连接有一环形盖板,所述环形盖板的内径与所述第三通孔的直径相同,且所述环形盖板的中心孔内壁设置有第二螺纹;

螺杆,其与所述第二螺纹相匹配,所述螺杆上沿母线设置有与所述凸起相匹配的导向槽,所述螺杆一端与所述环形盖板螺纹连接后穿过第三通孔进入两L形板体间,且所述螺杆进入两L形板体间的一端设置有刀片,所述刀片沿手柄长度方向设置,所述螺杆另一端至刀片尖端的长度不小于环形盖板至第二凹槽槽口的垂直距离;

其中,两切割刀组件中的第三通孔圆心和第一通孔圆心连线长度相同。

2.如权利要求1所述的电线剥皮刀,其特征在于,所述第一凹槽和第二凹槽的内表面均涂覆有聚四氟乙烯涂层。

3.如权利要求1所述的电线剥皮刀,其特征在于,所述螺杆的另一端同轴连接有第三盖板,所述第三盖板的直径大于所述螺杆的直径。

4.如权利要求1所述的电线剥皮刀,其特征在于,所述刀片经过淬火处理。

5.如权利要求1所述的电线剥皮刀,其特征在于,所述螺杆进入两L形板体间的一端沿一条直径开设有插槽,所述刀片嵌插在所述插槽中。

6.如权利要求1所述的电线剥皮刀,其特征在于,所述第二圆筒的外壁设置有防滑条纹。
