专利号: 2018112423734
申请人: 西南石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

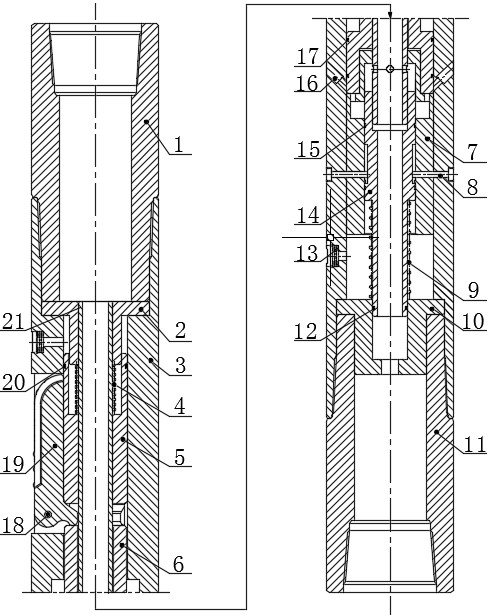

1.一种井下随钻扩眼器,其特征在于:所述的一种井下随钻扩眼器包括上接头(1)、本体、下接头(11),上接头(1)通过螺纹连接在本体上端,本体下端通过螺纹连接有下接头(11),在外筒(3)上端与上接头(1)的下端之间安装有上防掉环(2),在外筒(3)下端与下接头(11)的上端之间安装有下防掉环(10);所述本体包括外筒(3)、上端弹簧(4)、上活塞(5)、下活塞a(6)、下活塞b(7)、销钉a(8)、下端弹簧(9)、下防掉环(10)、O型密封圈a(12)、旁通阀(13)、转位机构(14)、O型密封圈b(15)、喷嘴(16)、O型密封圈c(17)、销钉b(18)、刀翼(19)、O型密封圈d(20)以及中心管(21),在中心管(21)上,从上到下依次安装有上防掉环(2)、上端弹簧(4)、上活塞(5)、下活塞a(6)、下活塞b(7)、转位机构(14),刀翼(19)通过销钉b(18)连接在外筒(3)上,刀翼(19)的开关控制部位置于上活塞(5)与下活塞a(6)之间,刀翼(19)可绕着销钉b(18)转动;高压钻井液从中心管(21)下部的周向小孔进入转位机构(14)上端与下活塞b(7)之间的空腔中,在钻井液压力的作用下,转位机构(14)开启并向下移动,使得钻井液能够从中心管(21)的周向小孔到达下活塞a(6)下端,继而推动下活塞a(6)向上移动,推动刀翼(19)能够绕着销钉b(18)向外转动,刀翼(19)展开;外筒(3)与下活塞b(7)通过销钉a(8)固定连接在一起,销钉a(8)末端伸入到转位机构(14)外壁槽内,控制转位机构(14)的极限位移,在转位机构(14)的下部与下防掉环(10)之间设置有下端弹簧(9);当扩眼器停止扩眼时,使用常规泵压的钻井液,转位机构(14)在下端弹簧(9)弹力的作用下向上移动,关闭钻井液从中心管(21)周向小孔到下活塞a(6)下端的通道,转位机构(14)关闭;在外筒(3)上部和下部内外壁通道口处都安装有旁通阀(13);在外筒(3)上,下活塞a(6)与下活塞b(7)之间液压腔处设置有喷嘴(16);在上活塞(5)上端与上防掉环(2)之间的钻井液压力和上端弹簧(4)弹力的共同作用下,推动刀翼(19)绕着销钉b(18)向内转动,同时下活塞a(6)向下移动,收回刀翼(19),扩眼器复位。

2.根据权利要求1所述的一种井下随钻扩眼器,其特征在于:刀翼(19)采用双排齿结构,在其中心开设排屑槽,并且两排齿相互交错分布;在中心管(21)下部周向均布4个小孔;

在外筒(3)的上部与下部都均布3个旁通阀(13);4个喷嘴(16)呈900均匀分布在外筒(3)圆周上;3个刀翼(19)呈1200均匀分布在外筒(3)圆周上。
