专利号: 201811236691X
申请人: 台州市路桥凯通管业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

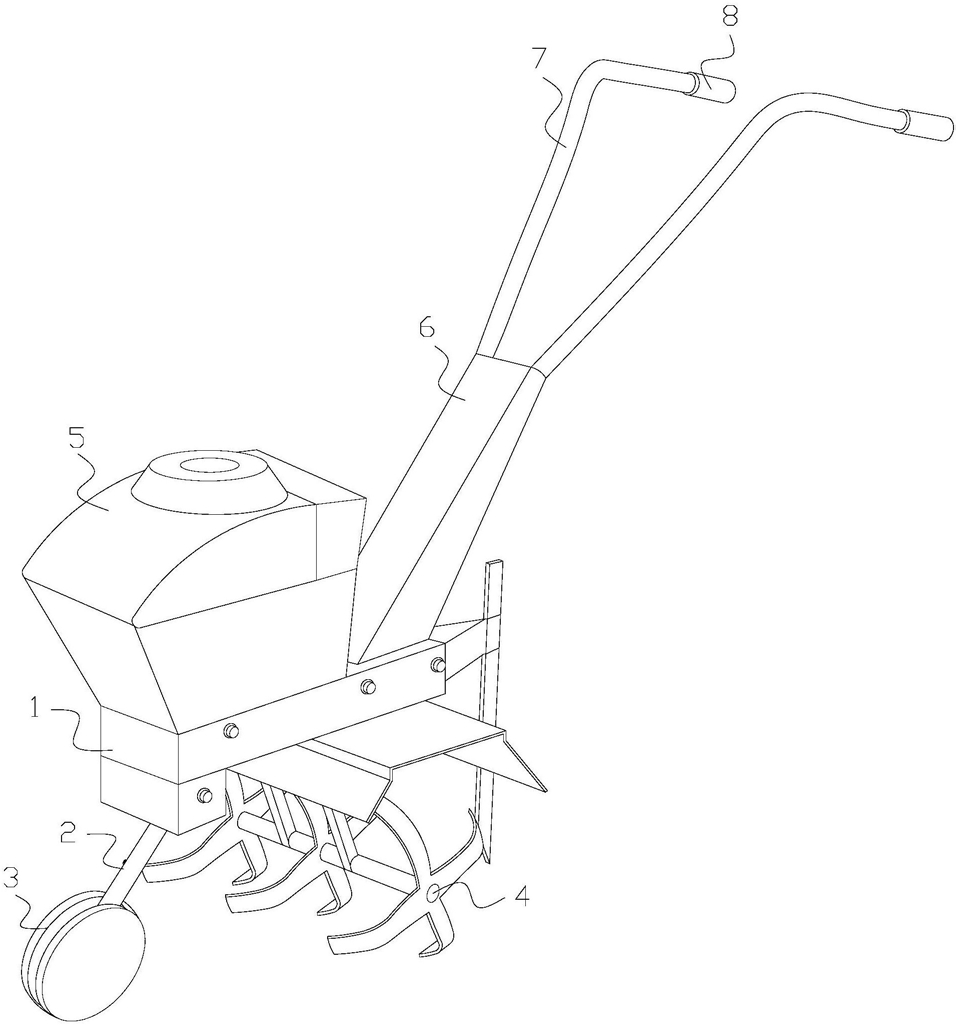

1.农业旋耕机,其特征在于:其结构包括皮带盒(1)、支撑轴套(2)、水陆两耕式转换装置(3)、旋耕刀(4)、发动机(5)、变速箱(6)、扶手杆(7)、手把(8),所述手把(8)共设有两个且嵌套在扶手杆(7)顶端,所述扶手杆(7)底端通过嵌入的方式安装在变速箱(6)顶端,所述变速箱(6)底端采用电焊的方式固定连接于皮带盒(1)顶端远离发动机(5)一端,所述发动机(5)底端采用电焊的方式固定连接于皮带盒(1)顶端,所述支撑轴套(2)远离水陆两耕式转换装置(3)一端通过嵌入的方式安装在皮带盒(1)底端,所述旋耕刀(4)顶端通过嵌入的方式安装在皮带盒(1)底端;

所述水陆两耕式转换装置(3)包括顶压制动机构(31)、滚盘两栖机构(32)、联动转换组(33),所述顶压制动机构(31)远离联动转换组(33)一端通过嵌入的方式安装在皮带盒(1)底端,所述顶压制动机构(31)底端与联动转换组(33)顶端机械连接在一起,所述滚盘两栖机构(32)共设有两个且分别活动安装在联动转换组(33)左右两端;

所述顶压制动机构(31)包括顶杆(311)、槽孔(312)、活动销杆(313)、复位弹簧(314)、固定环(315),所述槽孔(312)共设有两个且与顶杆(311)为一体化结构,所述活动销杆(313)通过嵌入的方式安装在槽孔(312)内部且与顶杆(311)相互垂直,所述固定环(315)外环面采用电焊的方式固定连接于支撑轴套(2)内环面,所述复位弹簧(314)底端采用电焊的方式固定连接于固定环(315)顶端;

所述滚盘两栖机构(32)包括橡胶套(321)、轮盘(322)、接线端(323)、固定杆(324)、接线口(325),所述固定环(315)内表面与轮盘(322)外表面贴合,所述接线端(323)共设有两个且其一端与轮盘(322)内部相焊接,所述固定杆(324)与轮盘(322)内部为一体化结构,所述接线端(323)与联动转换组(33)一端活动连接在一起。

2.根据权利要求1所述的农业旋耕机,其特征在于:所述联动转换组(33)包括多旋盘绕线机构(331)、定位协动机构(332)、辅助夹紧机构(333)、连接滑动机构(334)、软胶触发机构(335),所述连接滑动机构(334)内部顶端固定安装有定位协动机构(332),所述辅助夹紧机构(333)远离连接滑动机构(334)一端与多旋盘绕线机构(331)外环面贴合,所述多旋盘绕线机构(331)顶端与定位协动机构(332)底端活动连接在一起,所述软胶触发机构(335)顶端与辅助夹紧机构(333)底端固定连接在一起,所述多旋盘绕线机构(331)包括一级扭簧接线轮(3311)、二级扭簧接线轮(3312)、第一牵引线(3313)、第二牵引线(3314),所述一级扭簧接线轮(3311)顶端与定位协动机构(332)底端贴合,所述一级扭簧接线轮(3311)与二级扭簧接线轮(3312)为同一轴心,所述二级扭簧接线轮(3312)与第二牵引线(3314)固定连接在一起,所述一级扭簧接线轮(3311与第二牵引线(3314)固定连接在一起。

3.根据权利要求2所述的农业旋耕机,其特征在于:所述定位协动机构(332)包括弹簧固定板(3321)、顶出弹簧(3322)、正向压块(3323)、顶压架(3324)、横接杆(3325),所述弹簧固定板(3321)顶端与连接滑动机构(334)内部顶端固定连接在一起,所述顶出弹簧(3322)远离正向压块(3323)一端采用电焊的方式固定连接于弹簧固定板(3321)靠近正向压块(3323)一端,所述横接杆(3325)贯穿于正向压块(3323)且其底端与辅助夹紧机构(333)顶端固定连接在一起,所述顶压架(3324)顶端采用电焊的方式固定连接于横接杆(3325)远离顶出弹簧(3322)一端,所述正向压块(3323)底端与一级扭簧接线轮(3311)顶端贴合。

4.根据权利要求2或3所述的农业旋耕机,其特征在于:所述辅助夹紧机构(333)包括第一短支杆(3331)、连接块(3332)、长支杆(3333)、第二短支杆(3334),所述长支杆(3333)顶端通过销钉与连接块(3332)固定连接在一起,所述连接块(3332)共设有两个且其顶端采用电焊的方式固定连接于横接杆(3325)底端,所述长支杆(3333)远离连接块(3332)一端通过销钉与短支杆(3334)顶端,所述第一短支杆(3331)靠近第二短支杆(3334)一端通过销钉与长支杆(3333)底端活动连接在一起。

5.根据权利要求2所述的农业旋耕机,其特征在于:所述连接滑动机构(334)包括滚球(3341)、轴承环(3342)、防护外壳(3343),所述轴承环(3342)共设有两个且其一端固定安装在防护外壳(3343)外表面左右两端,所述滚球(3341)通过嵌入的方式安装在轴承环(3342)内部。

6.根据权利要求2所述的农业旋耕机,其特征在于:所述软胶触发机构(335)包括连接筒(3351)、按键管(3352)、防护软壳(3353)、第二复位弹簧(3354),所述连接筒(3351)顶端与顶压架(3324)底端固定连接在一起,所述连接筒(3351)远离顶压架(3324)一端采用电焊的方式固定连接于按键管(3352)顶端,所述按键管(3352)贯穿于第二复位弹簧(3354)轴心位置,所述按键管(3352)底端固定安装有防护软壳(3353)。
