专利号: 2018112282350
申请人: 苏州开端机电科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

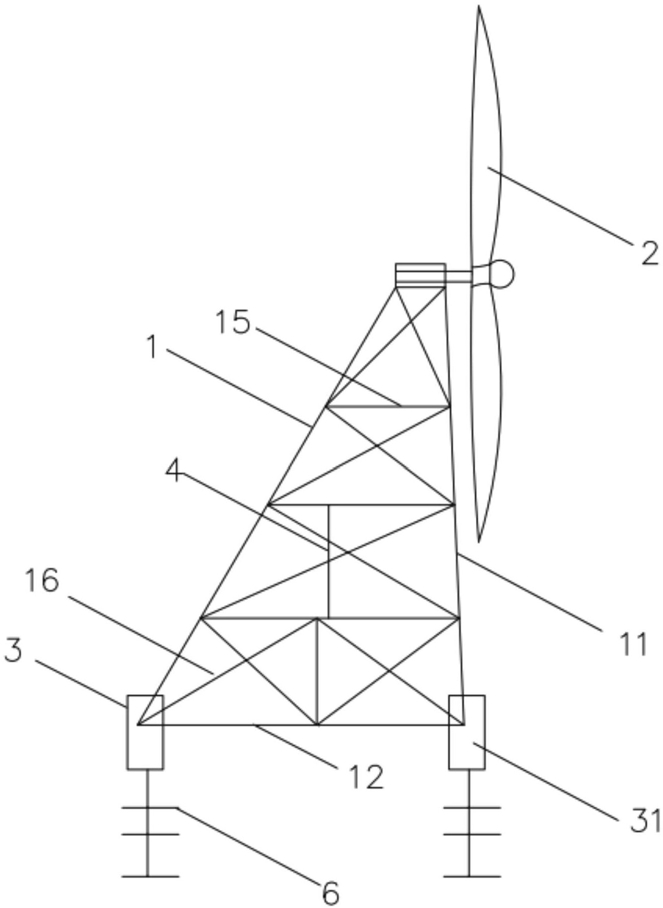

1.一种桁架式海上漂浮风电平台,其特征在于,包括塔架,风电机组,浮体,导风板和锚泊系统,所述塔架为桁架结构,塔架包括立柱和底座,立柱垂直于底座,塔架尺寸由底座向顶部递减,所述风电机组设置在立柱顶部,导风板设置在塔架上,导风板平面与风电机组的风机轴平行,导风板至少有一块,浮体设置在底座上,所述锚泊系统与浮体连接,浮体包括主浮体,主浮体设置在立柱下方。

2.根据权利要求1所述的桁架式海上漂浮风电平台,其特征在于,所述塔架包括第一支撑杆和第二支撑杆,第一支撑杆两端分别连接立柱与底座,第二支撑杆两端分别连接立柱与底座,第一支撑杆和第二支撑杆对称设置。

3.根据权利要求2所述的桁架式海上漂浮风电平台,其特征在于,所述塔架包括横杆和连接杆,横杆设置在立柱和第一支撑杆之间,横杆设置在立柱和第二支撑杆之间,横杆设置在第一支撑杆和第二支撑杆之间,所述连接杆设置在横杆之间。

4.根据权利要求1所述的桁架式海上漂浮风电平台,其特征在于,所述塔架为三棱锥形。

5.根据权利要求1所述的桁架式海上漂浮风电平台,其特征在于,所述塔架的背面为弧面。

6.根据权利要求1所述的桁架式海上漂浮风电平台,其特征在于,所述浮体包括副浮体,所述底座为三角形,立柱设置在三角形底座的一个端角部,副浮体设置在三角形底座的另外两个端角部。

7.根据权利要求6所述的桁架式海上漂浮风电平台,其特征在于,所述浮体中设有压载水。

8.根据权利要求1所述的桁架式海上漂浮风电平台,其特征在于,桁架式海上漂浮风电平台包括防垂荡板,防垂荡板设置在浮体下方,防垂荡板水平设置。

9.根据权利要求1至8中任一权利要求所述的桁架式海上漂浮风电平台,其特征在于,所述锚泊系统包括锚体和连接组件,浮体通过连接组件和锚体连接。

10.根据权利要求9所述的桁架式海上漂浮风电平台,其特征在于,所述连接组件包括缆线,缆线与浮体连接。
