专利号: 2018112260578
申请人: 太仓米吉纺织有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测时学
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

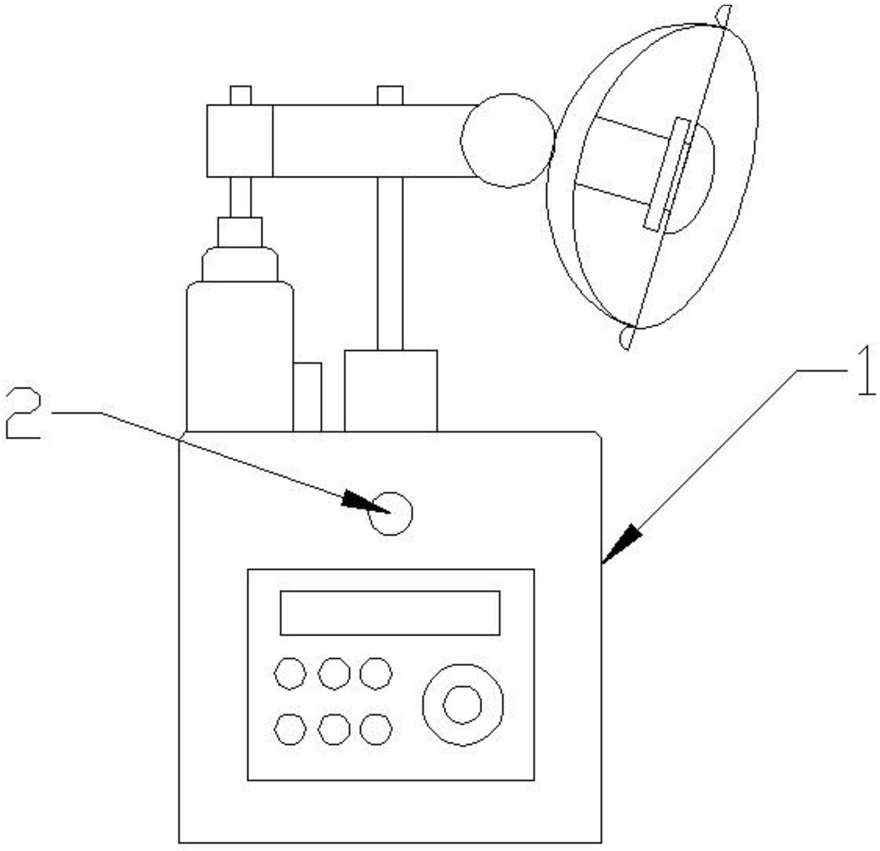

1.一种声光智能闹钟,包括安装箱(1),其特征在于,所述安装箱(1)上设有发光装置,发光装置安装于安装箱(1)上表面上部,发光装置下方设有光照位置移动装置,光照位置移动装置安装于安装箱(1)上表面,安装箱(1)内设有控制面板装置,控制面板装置安装于安装箱(1)前部,安装箱(1)内还设有控制装置,所述安装箱(1)前部还设有红外感应器(2),本发光装置不但提供冷光源还可发出热量,光照位置可随时间而改变,进而充分模拟清晨的光照环境,且人起身后可自动关闭闹钟,更加人性化;

所述发光装置包括弧形反射板(3),弧形反射板(3)上设有柱形安装架(4),柱形安装架(4)安装于弧形反射板(3)中部,柱形安装架(4)设有环形石英发热管(5),石英发热管(5)安装于柱形安装架(4)上靠近顶端并环绕柱形安装架(4),柱形安装架(4)上设有弧形反射板二(6),弧形反射板二(6)安装于柱形安装架(4)顶端,弧形反射板(3)外缘设有LED灯(7),LED灯(7)环绕安装于弧形反射板(3)外缘,LED灯(7)采用色温4300K,弧形反射板(3)上设有护网(8),护网(8)安装于弧形反射板(3)上;

所述光照位置移动装置包括安装块(9),安装块(9)安装于安装箱(1)上表面中心,安装块(9)中心设有安装轴(10),安装轴(10)竖直安装于安装块(9)上表面中心,安装轴(10)上端设有大齿轮(11),大齿轮(11)套装在安装轴(10)上可转动连接,大齿轮(11)上设有连接块(12),连接块(12)连接于大齿轮(11)外缘,连接块(12)连接在弧形反射板(3)上,大齿轮(11)旁设有电动机(13),电动机(13)安装于安装箱(1)上表面,电动机(13)转轴上设有小齿轮(14),小齿轮(14)连接于电动机(13)转轴上端与大齿轮(11)相啮合,电动机(13)上设有转速传感器(15),转速传感器(15)与电动机(13)转轴相连;

所述控制面板装置包括面板(16),面板(16)安装于安装箱(1)前表面,面板(16)上设有LED显示屏(17),LED显示屏(17)安装于面板(16)上方,面板(16)右侧设有喇叭(18),喇叭(18)安装于面板(16)右侧,面板(16)上设有按键(19),按键(19)安装于面板(16)中部靠左;

所述红外感应器(2)安装于安装箱(1)前表面中部控制面板装置上方;

所述控制装置包括安装板(20),安装板(20)竖直横向安装于安装箱(1)内部,安装板(20)上设有电路板(21),电路板(21)安装于安装板(20)前表面,电路板(21)上设有单片机(22),单片机(22)安装于电路板(21)中心,单片机(22)上设有三极管(23),三极管(23)安装于电路板(21)上与单片机(22)信号输出端电性连接,三极管(23)旁设有接口(24),接口(24)安装于电路板(21)上与三极管(23)放大输出端电性连接,接口(24)旁设有继电器(25),继电器(25)安装于安装板(20)上与接口电性连接,电路板(21)上设有存储器(26),存储器(26)安装于电路板(21)上,存储器(26)旁设有音频解码模块(27),音频解码模块(27)安装于电路板(21)上,与存储器(26)电性连接,音频解码模块(27)输出端与喇叭(18)电性连接,音频解码模块(27)输入端与单片机(22)输出端电性连接,单片机(22)的输入输出端均通过电路板(21)设有接口(24),电流电压大小均通过电路板(21)上的元器件进行调节。

2.根据权利要求1所述的声光智能闹钟,其特征在于,所述控制装置内的输入接口与红外感应器(2)、按键(19)电性连接,输出接口与LED显示屏(17)电性连接,继电器(25)与石英发热管(5)、LED灯(7)、电动机(13)电性连接。

3.根据权利要求1所述的声光智能闹钟,其特征在于,所述电动机(13)上设有调速器(28),调速器(28)安装在电动机(13)上与单片机输出接口电性连接。

4.根据权利要求1所述的声光智能闹钟,其特征在于,所述安装箱(1)内设有直流电源盒(29),直流电源盒(29)安装于安装箱(1)内下表面后部,直流电源盒(29)输入端与市电电性连接,直流电源盒(29)输出端与继电器(25)、红外感应器(2)、转速传感器(15)、电路板(21)、喇叭(18)、LED显示屏(17)电性连接。
