专利号: 2018112095890
申请人: 唐晓辉
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

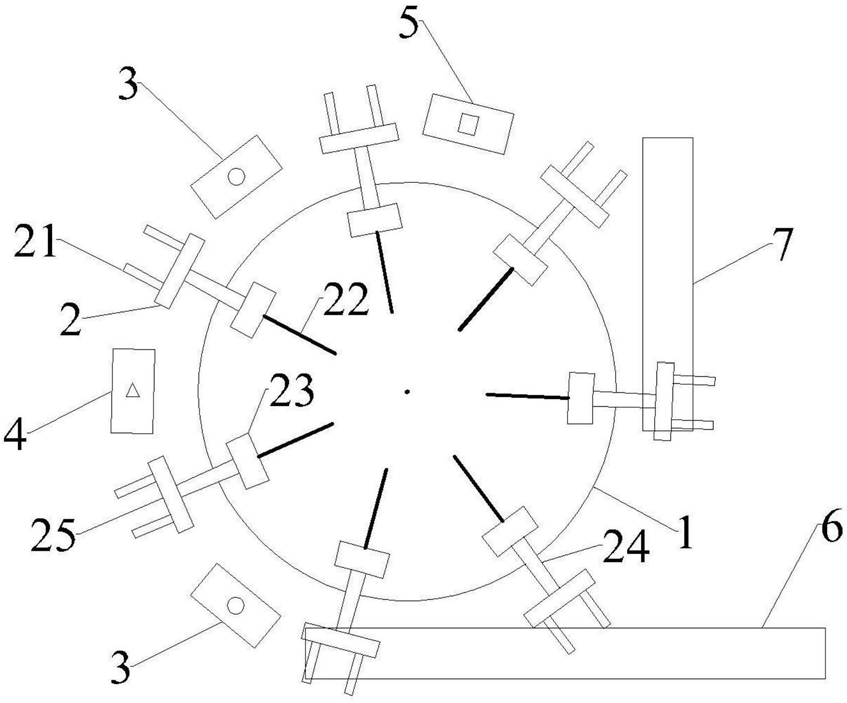

1.可连续工作的水果清洗设备,其特征在于,包括:旋转机构,其包括电机、主轴和旋转板,所述主轴竖直设置,所述旋转板为圆形,所述旋转板水平设置在所述主轴上端,所述电机驱动所述主轴转动;

多个叉取机构,所述多个叉取机构均匀设置在所述旋转板的边缘位置,所述叉取机构包括导轨、移动块、转轴、第一马达、固定块和两根叉杆,所述导轨沿着径向方向设置在所述旋转板上,所述移动块可滑动地设在所述导轨上,所述转轴水平设置在所述移动块上,所述固定块设置在所述转轴的自由端,所述两根叉杆间隔设置在所述固定块上,所述转轴和所述两根叉杆均沿着所述固定板的径向方向延伸,所述第一马达用于驱动所述转轴在设定角度范围内往复旋转;

网篮,其上端两侧分别形成有插口,两个插口的间距与所述两根叉杆的间距相等,所述网篮用于盛放待清洗水果;

多个冲洗机构,所述多个冲洗机构均匀分布在所述多个叉取 机构的旋转路径上,所述冲洗机构包括多个喷头,所述多个喷头用于当网篮运动至所述多个喷头下方时,从上至下向网篮喷水;

多个刷洗机构,所述多个刷洗机构均匀分布在所述多个叉取 机构的旋转路径上,并且分别对应设置在一个冲洗机构下游,所述刷洗机构包括刷洗板和第二马达,所述刷洗板水平设置,所述刷洗板的下表面设置有刷毛,所述刷洗板在所述第二马达的驱动下旋转,所述刷洗板用于当网篮运动至所述刷洗板下方时,刷洗网篮内的水果;

鼓风机构,其设置在所述多个叉取 机构的旋转路径上,并且设置在最后一个刷洗机构下游,所述鼓风机构包括多个风管和鼓风机,所述多个风管竖直设置,所述鼓风机用于向所述风管供风,所述多个风管内设置有电热丝,所述多个风管用于当网篮运动至所述多个风管下方时,向网篮鼓风;

其中,当所述多个喷头向网篮喷水时或当所述多个风管向网篮鼓风时,所述第一马达用于驱动所述转轴往复旋转;

所述冲洗机构还包括接水槽,所述接水槽位于所述多个喷头正下方,所述接水槽通过循环管道与所述多个喷头连通。

2.如权利要求1所述的可连续工作的水果清洗设备,其特征在于,还包括:加料输送带,其设置在所述旋转机构一侧,用于将盛有水果的网篮运送至所述旋转机构附近供所述叉取机构叉取。

3.如权利要求1所述的可连续工作的水果清洗设备,其特征在于,还包括:卸料输送带,其设置在所述旋转机构一侧,所述叉取机构将完成清洗的网篮运释放在所述卸料输送带上。

4.如权利要求1所述的可连续工作的水果清洗设备,其特征在于,设定角度范围为0~

15°。

5.如权利要求1所述的可连续工作的水果清洗设备,其特征在于,相邻两个刷洗机构的旋转板的旋转方向相反。
