专利号: 2018111937463
申请人: 临泉县贝拉蜜家纺有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

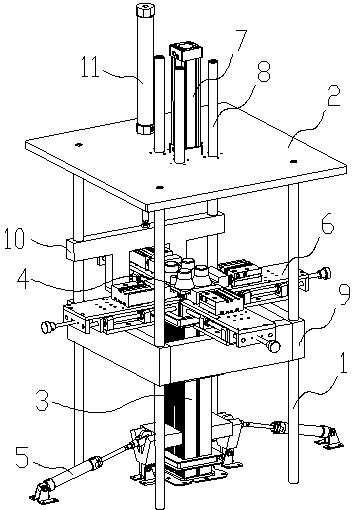

1.一种便于下部夹持的长方柱型零件压盖机构,其特征在于,它包括支柱(1),所述的支柱(1)的顶部设置有上板(2),下部侧面设置有与长方柱(3)配合的下部夹紧装置(5),所述的上板(2)上设置有压盖气缸(7),所述的压盖气缸(7)的气缸头穿过上板(2)并连接有与配合套(4)配合的压盖板,所述的下部夹紧装置(5)包括关于长方柱(3)对称设置的气缸座(12)和转动座(14),所述的气缸座(12)上铰接下部夹紧气缸(13),所述的转动座(14)上铰接有转动块(15),所述的转动块(15)内设置有连接块(16),所述的连接块(16)与下部夹紧气缸(13)的气缸头铰接,且连接块(16)的靠近长方柱(3)的一侧设置有与其配合的下部夹紧块(17),所述的下部夹紧气缸(13)和压盖气缸(7)连接到控制器。

2.根据权利要求1所述的一种便于下部夹持的长方柱型零件压盖机构,其特征在于,所述的支柱(1)的中部设置有支撑块,所述的支撑块上设置有与长方柱(3)上部配合的上部夹紧装置(6),所述的上部夹紧装置(5)包括设置在支撑块上的安装座(18),所述的安装座(18),所述的安装座(18)上设置有传动丝杆(19),所述的传动丝杆(19)上设置有与其配合的夹紧座(21),所述的夹紧座(21)的内侧与长方柱(3)配合,所述的传动丝杆(19)的外端套接有推进手柄(20)。

3.根据权利要求2所述的一种便于下部夹持的长方柱型零件压盖机构,其特征在于,所述的夹紧座(21)的内侧设置有弹性垫(22)。

4.根据权利要求2所述的一种便于下部夹持的长方柱型零件压盖机构,其特征在于,所述的安装座(18)的外侧设置有与夹紧座(21)配合的限位块(27)。

5.根据权利要求2所述的一种便于下部夹持的长方柱型零件压盖机构,其特征在于,所述的夹紧座(21)上设置有上部夹紧气缸(23),所述的上部夹紧气缸(23)连接有与长方柱(3)配合的上部夹紧块(24),所述的上部夹紧气缸(23)连接到控制器。

6.根据权利要求5所述的一种便于下部夹持的长方柱型零件压盖机构,其特征在于,所述的上部夹紧块(24)的前端开设有与配合套下端配合的限位阶梯(25)。
