专利号: 2018111888058
申请人: 南京思达捷信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

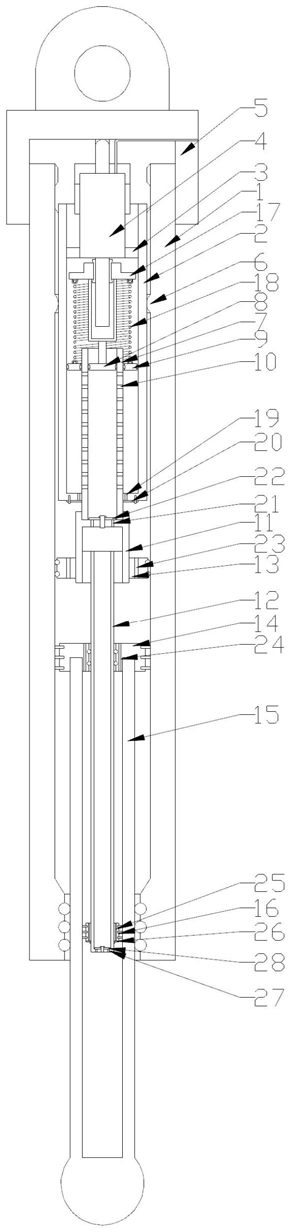

1.一种电驱式长度可调阻尼杆,其特征是:包括互相滑动连接的内管和外管,所述外管内部为空心结构,在空心的顶部设置有一个阻尼容积调节机构,所述阻尼容积调节机构包括一个密封套,所述密封套的中部同轴固定连接有一个液位套,所述液位套上阵列设置有若干阻尼液流动孔A;在密封套的顶部还设置有一个直线步进电机,所述直线步进电机的输出轴上连接有一个压板,在液位套与密封套的内壁之间设置有一个环形的分隔环,分隔环通过一个连接弹簧与压板的外围之间连接;在所述直线步进电机的中部还通过连接杆固定连接有一个分隔板,分隔板与液位套的内壁之间滑动密封连接;所述液位套的底部从密封套的端部伸出,在液位套的端部固定连接有一个进油套,所述进油套的顶端设置有若干阻尼液流动孔B,在进油套朝向液位套内部的一侧还固定有一个用于覆盖阻尼液流动孔B的阀片A,所述密封套的端部设置有若干阻尼液流动孔C,在密封套端部的外侧还固定有一个环形的阀片B;所述进油套上密封连接有一个阻尼内杆;所述内管内部也为空心结构,内管的端部设置有一个密封活塞A,密封活塞A与外管内壁之间滑动密封连接,密封活塞A上阵列设置有若干阻尼液流动孔F与内管内部连通,所述阻尼内杆与密封活塞A中部滑动密封连接,所述阻尼内杆的端部还设置有若干阻尼液流动孔D,所述阻尼内杆的端部朝向阻尼内杆的内侧固定有用于覆盖阻尼液流动孔D的阀片C,所述阻尼内杆的端部设置有一个密封活塞B,密封活塞B与内管内壁之间滑动密封连接,所述密封活塞B上阵列设置有若干阻尼液流动孔E,所述密封活塞B朝向阻尼内杆的端部一侧设置有用于覆盖阻尼液流动孔E的阀片D。

2.如权利要求1所述的一种电驱式长度可调阻尼杆,其特征是:所述进油套上固定有一个环形的支撑活塞,所述支撑活塞与外管内壁密封连接,支撑活塞上设置有阻尼液流动孔G。

3.如权利要求1所述的一种电驱式长度可调阻尼杆,其特征是:所述外管的顶部阵列设置有若干凸起环,所述密封套的外壁通过所述凸起环的弹性压紧固定到外观内壁上。

4.如权利要求1所述的一种电驱式长度可调阻尼杆,其特征是:所述密封活塞A和密封活塞B的外壁均直线阵列设置有若干钢制的弹性密封环。

5.如权利要求1所述的一种电驱式长度可调阻尼杆,其特征是:所述直线步进电机的底部设置有一个隔油环,所述外管的顶部设置有一个检修口,所述检修口的外壁通过螺纹固定有密封盖。
