专利号: 2018111721632
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

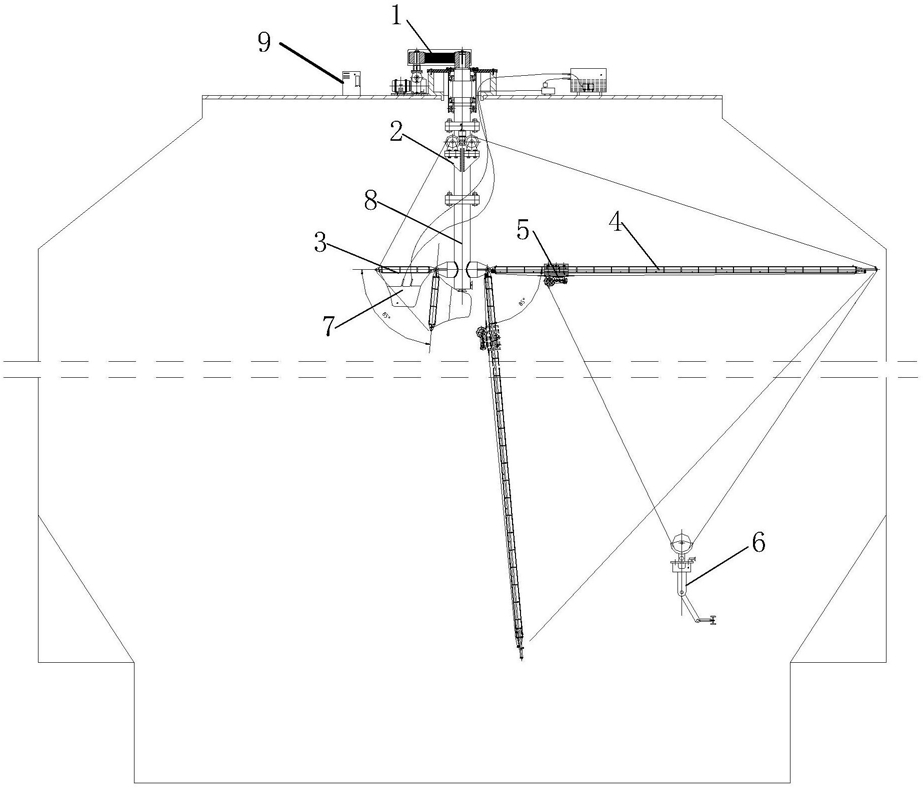

1.一种大型煤仓清堵机器人,其特征在于,包括回转机构、提升机构、左工作臂、右工作臂、行走小车、清仓机械手、平衡装置和立柱;

所述回转机构通过齿轮和立柱上端相连,所述提升机构设置在立柱上,所述立柱下端设置有连接支杆;所述左工作臂和右工作臂设置在连接支杆上,左工作臂上设置有平衡装置,右工作臂上设置有行走小车;所述行走小车上设置有卷扬机,所述清仓机械手通过钢丝绳和行走小车相连。

2.根据权利要求1所述的一种大型煤仓清堵机器人,其特征在于,所述回转机构包括防爆电机、减速器、齿形带、立柱节回转轴、开式齿轮、支架和防护罩,所述防爆电机的输出轴和减速器相连,所述减速器和开式齿轮相连,所述开式齿轮和立柱回转轴上的齿轮通过齿形带连接,所述立柱节回转轴通过轴承组和支架相连。

3.根据权利要求2所述的一种大型煤仓清堵机器人,其特征在于,所述支架固定在煤仓入口处,所述防护罩安装在立柱节回转轴的上部。

4.根据权利要求1所述的一种大型煤仓清堵机器人,其特征在于,所述行走小车包括车架、滚轮组和卷扬机,所述卷扬机和滚轮组固定在车架上,所述滚轮组和右工作臂连接。

5.根据权利要求1所述的一种大型煤仓清堵机器人,其特征在于,所述平衡装置包括橡胶水袋、进出水管、蓄水箱、潜水泵和增压泵,所述橡胶水带悬挂在左工作臂下方,橡胶水带上设置有进水口和出水口,所述橡胶水带的进水口和蓄水箱的出水管相连,出水管上设置有增压泵;所述潜水泵设置在蓄水箱内,所述增压泵安装在蓄水箱外侧。

6.根据权利要求1所述的一种大型煤仓清堵机器人,其特征在于,所述提升机构包括第一卷筒和第二卷筒,第一卷筒和第二卷筒对称布置在立柱上,钢丝绳分别绕设在卷筒上;所述第一卷筒上的钢丝绳连接左工作臂的吊环,所述第二卷筒的钢丝绳依次连接右工作臂、清仓机械手和行走小车。

7.根据权利要求1所述的一种大型煤仓清堵机器人,其特征在于,所述右工作臂包括大臂首节、大臂单节、大臂末节、行走导轨、横移驱动机构、从动链轮和限位开关,所述大臂首节上设置有横移驱动机构,所述大臂末节上设置有从动链轮,所述大臂首节和大臂末节上均设置有限位开关。
