专利号: 2018111712370
申请人: 青岛隆元鼎盛建筑安装工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-01-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

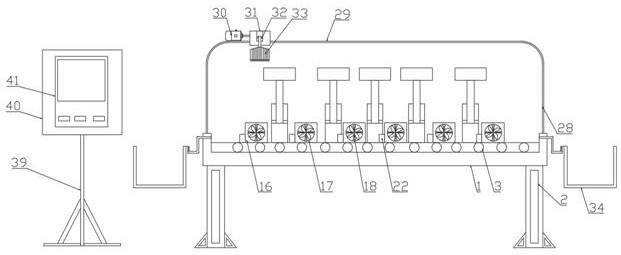

1.一种建筑装饰板冲压加工装置,包括冲压框架(1),其特征在于,所述冲压框架(1)的下部四角设有支撑腿(2),冲压框架(1)上设有冲压支撑板(3),冲压支撑板(3)的后部设有花纹种植机构,冲压支撑板(3)的前部设有滚动机构,花纹种植机构的旁边设有吹风机构,吹风机构能够将产生的碎屑从装饰板上吹掉,冲压支撑板(3)的前侧部位设有碎屑储存装置,能够将碎屑储存起来,冲压框架(1)的顶部设有清扫装置,冲压框架(1)的外部侧表面设有控制装置。

2.根据权利要求1所述的一种建筑装饰板冲压加工装置,其特征在于,所述花纹种植机构包括花纹种植底板(4),花纹种植底板(4)均匀固定安装在冲压支撑板(3)的后部,每一个花纹种植底板(4)的上部中间部位设有L形支撑杆(5),L形支撑杆(5)的自由端设有电动伸缩杆(6),电动伸缩杆(6)的下部伸缩端设有模具板(7),花纹种植底板(4)的上部左侧表面设有固定箱(8),固定箱(8)内部设有固定伸缩杆(9),固定伸缩杆(9)的伸缩端设有固定档杆(10)。

3.根据权利要求1所述的一种建筑装饰板冲压加工装置,其特征在于,所述滚动机构包括两个滚动支撑片(11),滚动支撑片(11)分别安装在冲压支撑板(3)前侧表面和花纹种植底板(4)前侧表面,两个滚动支撑片(11)的中间部位均匀开有若干旋转孔(12),旋转孔(12)内设有旋转轴承(13),两个旋转轴承(13)之间装插有电动旋转杆(14),电动旋转杆(14)上设有滚动带(15)。

4.根据权利要求1所述的一种建筑装饰板冲压加工装置,其特征在于,所述吹风机构包括吹风箱(16),吹风箱(16)固定安装在花纹种植底板(4)的侧表面,吹风箱(16)的正表面开有吹风圆孔(17),吹风圆孔(17)上设有风扇网板(18),吹风箱(16)内部后表面设有风扇底板(19),风扇底板(19)正表面中间部位设有风扇主杆(21),风扇主杆(21)的自由端设有电风扇(20)。

5.根据权利要求1所述的一种建筑装饰板冲压加工装置,其特征在于,所述碎屑储存装置包括碎屑储存箱(22),碎屑储存箱(22)固定安装在冲压支撑板(3)的前侧部位,碎屑储存箱(22)的后表面开有碎屑进口(23),碎屑进口(23)的左右两侧部位设有滑动道(24),滑动道(24)的下部设有第一直线电机(25),滑动道(24)内滑动连接有滑动块(26),滑动块(26)的下表面与第一直线电机(25)的伸缩端进行连接,滑动块(26)的上部设有开关门(27),开关门(27)的左右两端位于滑动道(24)的内部。

6.根据权利要求1所述的一种建筑装饰板冲压加工装置,其特征在于,所述清扫装置包括两个清扫竖杆(28),清扫竖杆(28)分别安装在冲压框架(1)顶部左右两端,清扫竖杆(28)的顶部设有横向清扫杆(29),横向清扫杆(29)的最左端设有第二直线电机(30),横向清扫杆(29)上设有清扫移动箱(31),清扫移动箱(31)的左侧表面与第二直线电机(30)的伸缩端进行连接,清扫移动箱(31)的下部设有清扫伸缩杆(32),清扫伸缩杆(32)的下部伸缩端设有清扫刷(33),冲压框架(1)的左右两端侧表面设有盛放机构。

7.根据权利要求6所述的一种建筑装饰板冲压加工装置,其特征在于,所述盛放机构包括盛放箱(34),盛放箱(34)通过盛放固定机构固定安装在冲压框架(1)的左右两端。

8.根据权利要求7所述的一种建筑装饰板冲压加工装置,其特征在于,所述盛放固定机构包括Z形固定片(35),Z形固定片(35)的上部开有盛放固定圆孔(36),穿过盛放固定圆孔(36)进行固定有固定螺栓(37),Z形固定片(35)的下部设有弧形挂钩(38)。

9.根据权利要求1所述的一种建筑装饰板冲压加工装置,其特征在于,所述控制装置包括控制支撑架(39),控制支撑架(39)的顶部设有控制箱(40),控制箱(40)的内部设有控制器(41)。

10.根据权利要求9所述的一种建筑装饰板冲压加工装置,其特征在于,所述控制器(41)的信号发送端与电动伸缩杆(6)、固定伸缩杆(9)、电动旋转杆(14)、电风扇(20)、第一直线电机(25)、第二直线电机(30)、清扫伸缩杆(32)的信号接收端控制连接。
