1.一种激光两步法在海洋平台钢表面制备Al基非晶复合陶瓷涂层的方法，其特征在于：所述方法包括如下步骤：(1)采用激光热喷涂在干燥、清洁的海洋平台钢基体表面喷涂由Al粉、TiC粉、Ni粉及CeO2粉末组成的均匀混合的Al基粉末材料，经自然冷却后，在海洋平台钢表面制得激光热喷涂涂层；

其中，Al基粉末材料的颗粒粒度为30-40μm；

激光热喷涂工艺参数为：功率1.2kW，扫描速度7mm/s，光斑直径3mm，氩气流速为15L/min，送粉速率为8g/min；

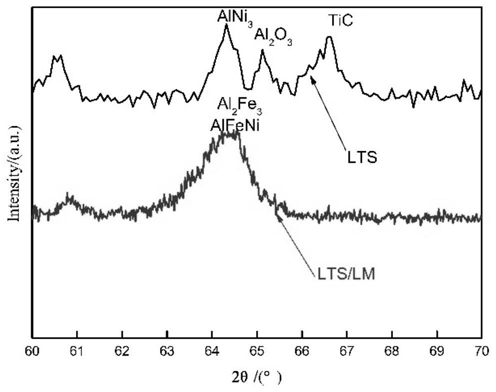

(2)将步骤一中制得的激光热喷涂涂层表面进行表面处理至洁净干燥，然后进行激光重熔，激光重熔的同时辅以液氮冷却，制得Al基非晶复合陶瓷涂层；

其中，激光重熔工艺参数为：功率300-400W，扫描速度6.5mm/s，光斑直径3mm，氩气流速为15L/min，液氮流速0.1kg/s，液氮气流压强0.5MPa。

2.根据权利要求1所述的激光两步法在海洋平台钢表面制备Al基非晶复合陶瓷涂层的方法，其特征在于：步骤(1)中所述的Al粉、TiC粉、Ni粉的质量比为6:3:1，CeO2粉末的质量用量为Al粉、TiC粉及Ni粉总质量的1％。

3.据权利要求1所述的激光两步法在海洋平台钢表面制备Al基非晶复合陶瓷涂层的方法，其特征在于：步骤(2)中激光重熔功率为350W。

4.根据权利要求1所述的激光两步法在海洋平台钢表面制备Al基非晶复合陶瓷涂层的方法，其特征在于：步骤(2)中所述表面处理为：将步骤一中制得的激光热喷涂涂层表面依次进行砂纸打磨、除油、去离子水清洗、漂洗、干燥。
