专利号: 2018111400400
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

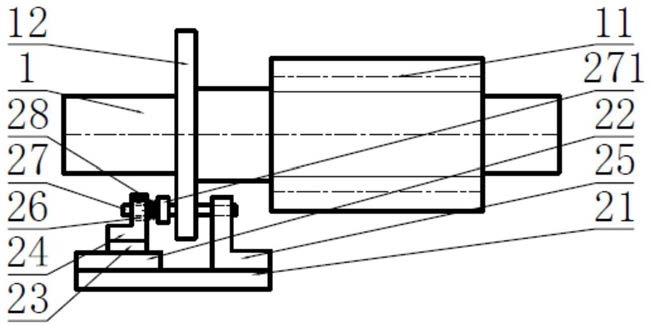

1.一种适用于压力机的涡轮蜗杆锁紧装置,包括设有蜗杆(11)的蜗杆轴(1)、采用固定键装设于所述蜗杆轴(1)上的锁紧盘(12)、能够使所述锁紧盘(12)保持静止的二维运动模块,其特征在于:所述锁紧盘(12)上设有四个轴对称分布的锁紧槽(121),所述锁紧槽(121)为直线形狭长矩形槽,所述锁紧槽(121)与其端部的径向线夹角为30°;

所述二维运动模块包括装设于底板(21)上的X向平动模块(22)和L支架B(25)、装设于所述X向平动模块(22)上的Y向平动模块(23)、装设于所述Y向平动模块(23)上的L支架A(24)、可相对于所述L支架A(24)沿所述蜗杆轴(1)轴线方向自由运动的锁紧轴(27)、装设于锁紧轴(27)上的可拉压螺旋弹簧(28);

所述X向平动模块(22)可实现沿所述蜗杆轴(1)轴线方向运动;所述Y向平动模块(23)可实现沿铅垂方向运动;所述锁紧轴(27)上设有弹簧平台(271),所述可拉压螺旋弹簧(28)的一端与所述弹簧平台(271)固定相连;

所述锁紧轴(27)左端穿过装设于所述L支架A(24)上的直线轴承(26);所述可拉压螺旋弹簧(28)的另一端与所述L支架A(24)固定相连;

所述L支架B(25)沿铅垂方向开设有一条矩形通槽,所述矩形通槽的宽度等于所述锁紧轴(27)右端的直径;所述锁紧槽(121)的宽度等于所述锁紧轴(27)右端的直径;

所述锁紧轴(27)的右端还装设于自由滚动的滚珠,所述滚珠直径不大于所述锁紧轴(27)的直径。
