专利号: 2018111339154
申请人: 泗县智来机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

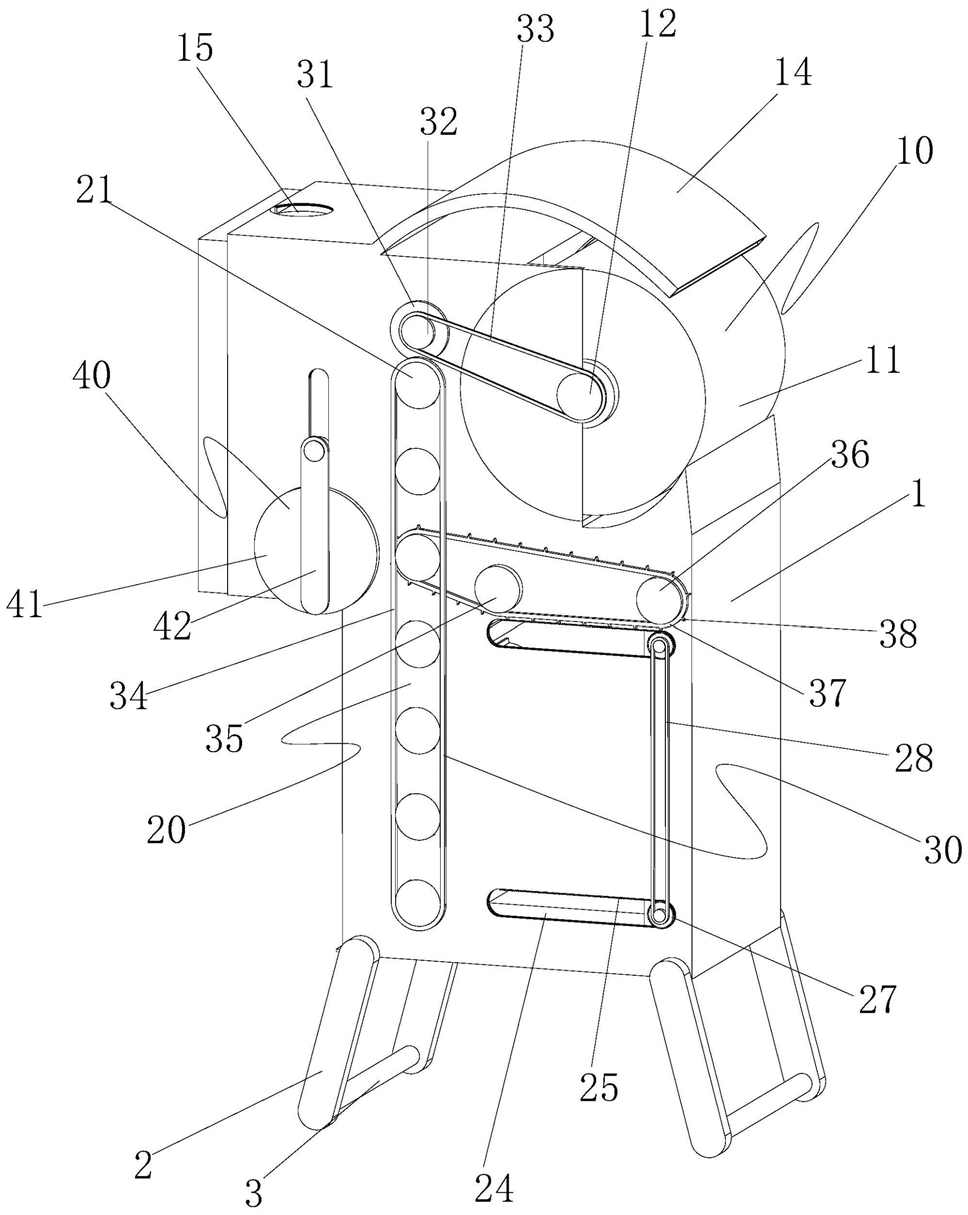

1.一种铺马赛克的机器,包括有外壳(1),其特征在于:所述外壳(1)顶部设有能放置水泥的腔体(13),所述外壳(1)内部位于腔体(13)一侧设有能对马赛克进行挤压使之贴紧在墙上的圆筒(11),所述腔体(13)和圆筒之间设有能将腔体(13)内的水泥喷洒到马赛克上的贴片机构(10),所述外壳(1)内部位于贴片机构(10)的下侧设置有放置马赛克的储存仓(23),在所述外壳(1)内部位于储存仓(23)一侧设有能将储存仓(23)内的马赛克输送到贴片机构(10)的传送机构(20),所述传送机构(20)设置在贴片机构(10)下方,在所述外壳(1)前后两侧设有能驱动贴片机构(10)和传送机构(20)运作的驱动机构(30),所述外壳(1)底部固定设有能卡接升降机的固定柱(2),所述固定柱(2)之间固定设有加固连接升降机的连接柱(3)。

2.根据权利要求1所述的一种铺马赛克的机器,其特征在于所述贴片机构(10)包括固定设置在圆筒(11)圆心一侧的第一皮带轮(12),所述腔体(13)顶部设有能将水泥导流到圆筒(11)下的导流槽(14),在所述腔体(13)内设有能将水泥推送到导流槽(14)内的推送机构(40),在所述外壳(1)上导流槽(14)一侧设有方便灌入水泥的开口(15)。

3.根据权利要求2所述的一种铺马赛克的机器,其特征在于所述传送机构(20)包括铰接在外壳(1)内部位于储存仓(23)一侧的多个传送轮(21),所述传送轮(21)上固定设有传输马赛克时加强摩擦力的齿牙(22),所述储存仓(23)前后两侧设有导向槽(24),所述导向槽(24)一侧设有齿条(25),在所述储存仓(23)内活动设有能顶压马赛克到传送轮(21)上的顶板(26),所述顶板(26)两侧铰接有第一齿轮(27),所述第一齿轮(27)与齿条(25)啮合传动,在所述第一齿轮(27)上下相邻的两个上通过套设有第五皮带(28)连接传动,在所述储存仓(23)底部活动设有防止马赛克掉落的挡板(29),在所述储存仓(23)内固定设有当顶板(26)升到顶部后将第一齿轮(27)位移使顶板(26)回到底部的斜顶块(4)。

4.根据权利要求3所述的一种铺马赛克的机器,其特征在于所述驱动机构(30)包括铰接在外壳(1)顶部前侧的第二齿轮(31),所述第二齿轮(31)一侧固定设有第二皮带轮(32),所述第二皮带轮(32)通过第一皮带(33)与第一皮带轮(12)连接传动,在所述传送轮(21)一侧套设有第二皮带(34)连接传动,在所述导向槽(24)上侧的外壳(1)铰接有第三皮带轮(35)和第四皮带轮(36),所述第四皮带轮(36)上套设有第三皮带(37),所述第三皮带(37)穿过第三皮带轮(35)套设在传送轮(21)上传动,在所述第三皮带(37)上设有凸齿(38),所述凸齿(38)与第一齿轮(27)相啮合传动,在所述外壳(1)后侧的传送轮(21)通过套设有第六皮带(39)与推送机构(40)连接传动。

5.根据权利要求2所述的一种铺马赛克的机器,其特征在于所述推送机构(40)包括铰接在外壳(1)上的传动柱(44),所述传动柱(44)一侧固定设有偏心轮(41),所述偏心轮(41)上铰接有杠杆(42),在所述腔体(13)内活动设置有顶压块(43),所述顶压块(43)一侧与杠杆(42)一点铰接。
