1.一种应用于薄板切割成型机,其特征在于,所述应用于薄板切割成型机的切割工位,包括用于夹持住薄板的薄板加工齿轮(2)以及对薄板加工齿轮(2)上所夹持住的薄板进行切割处理的薄板切割装置(3),其中:所述薄板加工齿轮(2)的边沿上等间距设有多个齿口(21),相邻两个齿口(21)之间形成齿槽(20),每个齿槽(20)上安装有用于接收并夹持输送薄板的薄板切割固定座,所述薄板切割固定座包括一根用于由内往外地顶住薄板的薄板搁辊(22)以及在薄板搁辊(22)一端连接有薄板切割下固定支座(24)、其另一端连接有薄板切割上固定支座(23);
所述薄板切割下固定支座(24)和薄板切割上固定支座(23)分别能够从各自所在上表面、下表面夹持住薄板,在薄板切割下固定支座(24)以及薄板切割上固定支座(23)上分别开设有第二割齿过槽(241)、第一割齿过槽(231),且第二割齿过槽(241)、第一割齿过槽(231)的朝向与薄板加工齿轮(2)辐射方向相同;传输皮带(10)沿着薄板加工齿轮(2)进行绕设;

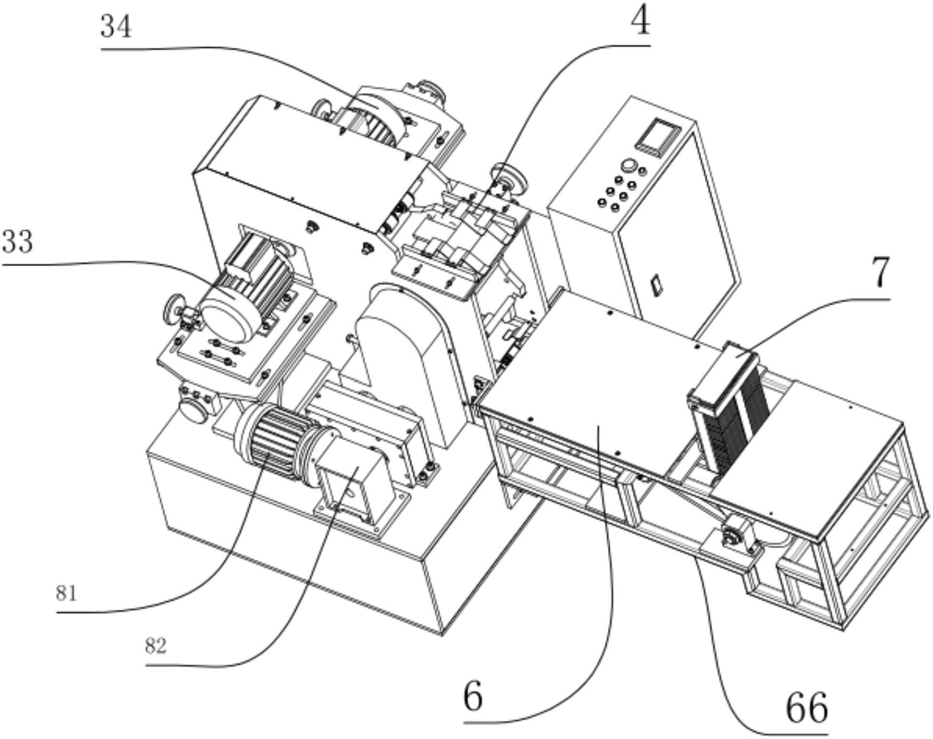

所述薄板切割装置(3)包括并排设置的第一切割刀齿(31)和第二切割刀齿(32),所述第一切割刀齿(31)、第二切割刀齿(32)分别由第一电机(33)、第二电机(34)驱动进行自转切割运动;所述第一电机(33)、第二电机(34)分别固定安装在第一电机座(35)、第二电机座 (36)上;所述第一电机座(35)上设置有用于驱动第一电机(33)以及第一切割刀齿(31)进行前后及左右移动调整的第一电机座前后调整轴(351)和第一电机座左右调整轴(352),所述第二电机座(36)上设置有用于驱动第二电机(34)以及第二切割刀齿(32)进行前后及左右移动调整的第二电机座前后调整轴(361)和第二电机座左右调整轴(362);所述第一切割刀齿(31)所在的平面与薄板切割固定座上的第一割齿过槽(231)所在的平面相同,所述第二切割刀齿(32)所在的平面与薄板切割固定座上的第二割齿过槽(241)所在的平面相同;在选择第一切割刀齿(31)或第二切割刀齿(32)对薄板进行切割过程中,第一切割刀齿(31)或第二切割刀齿(32)由外向内地将薄板的一端边沿进行切割后,第一切割刀齿(31)或第二切割刀齿(32)嵌置进入第一割齿过槽(231)或第二割齿过槽(241);
所述薄板加工齿轮(2)的边沿上等间距设有4×N个齿口(21),其中N=2、3或4;
还包括用于驱动薄板加工齿轮(2)进行自转的动力装置,所述动力装置包括第三电机(81)、减速机(82)和动力传输链条,其中:第三电机(81)通过减速机(82)与齿轮动力传输链轮(83)传动连接,动力传输链条绕设在加工齿轮转轴(25)的加工齿轮转轴齿轮(251)和齿轮动力传输链轮(83)上,动力传输链条分别与齿轮动力传输链轮(83)、加工齿轮转轴(25)的加工齿轮转轴齿轮(251)啮合传动连接;
用于调节绕设在加工齿轮转轴齿轮(251)和齿轮动力传输链轮(83)上的动力传输链条松紧度的张紧齿轮(85)安装在张紧齿轮调节座(84)上,张紧齿轮(85)位于加工齿轮转轴齿轮(251)和齿轮动力传输链轮(83)之间,且张紧齿轮(85)与动力传输链条啮合传动连接;
所述应用于薄板切割成型机,包括用于输送薄板和经过切割处理后获得的成品薄板的输送工位,输送工位包括用于将待切割处理薄板输送进入切割工位的进板装置4、用于配合完成薄板切割工位的薄板输送装置1、用于将切割处理后的薄板(即成品薄板)输送出切割工位的出板装置5、以及将成品薄板输送至成品薄板收集装置7内的成品薄板运输装置6;
所述薄板输送装置1包括传输皮带10、上前滚辊11、上后滚辊12、下滚辊13、中部滚辊
14,所述进板装置4安装在薄板加工齿轮2的正上方, 所述出板装置5安装在薄板加工齿轮2的侧下方,所述成品薄板运输装置6包括从动运输链轮61、主动运输链轮62、运输链条63、运输链条调紧器64、压板装置65和运输机架66,压板装置65是由多块并排设置在运输机架66上的第三压板件651组成;还包括数控模块,所述数控模块包括主控制模块及操作面板,所述主控制模块及操作面板均设置于机架上,所述主控制模块分别与所述第一电机33、第二电机34、第三电机81以及减速机82相连。
