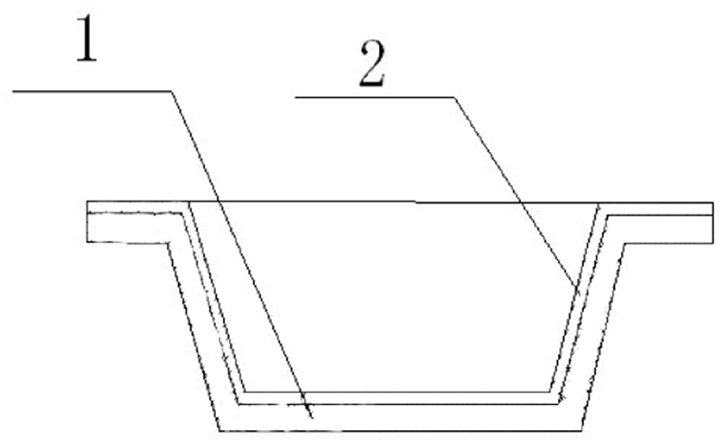

1.保温可降解的陶质餐盒的制备方法，其特征在于，保温可降解的陶质餐盒，分为两层结构，内层(2)为陶瓷层，外层(1)为可降解的纤维层。

2.根据权利要求1所述的保温可降解的陶质餐盒，其特征在于，内层(2)包括以下重量份数的原料：陶泥                  30 ～ 40 份，壳聚糖                10 ～ 15 份，环氧树脂              5 ～ 7 份，粘合剂                3 ～ 5 份，防油剂                3 ～ 5 份。

3.根据权利要求1所述的保温可降解的陶质餐盒，其特征在于，外层(1)包括以下重量份数的原料：竹纤维                40 ～ 60 份，壳聚糖                10 ～ 15 份，海藻酸钠              3 ～ 5 份，粘合剂                2 ～ 4 份，防油剂                1 ～ 3 份。

4.根据权利要求1、2或3所述的保温可降解的陶质餐盒，其特征在于，保温可降解的陶质餐盒的制备过程包括以下步骤：（a）、将外层(1)原料按照重量分数投入混合机中，搅拌均匀，得到混合溶液；

（b）、将步骤（a）所得的混合溶液加入到热压成型设备中模具进行热压成型成所需的餐盒形状，热压时间为30～40分钟，热压温度为110～120℃，得到餐盒初型，为外层(1)纤维层；

（c）、将内层(2)在混合机中搅拌均匀，得到混合溶液；

（d）、将步骤（c）中得到的混合溶液在步骤（b）得到的餐盒初型的内壁涂覆若干层陶泥浆，每次须干后再涂覆，然后自然晾干或风干至含水率为15%以下，得到内部有防水层的双层餐盒；

（e）利用微波对（d）的双层餐盒进行快速干燥，波长为0.001—1m，频率为300-

300000MHz，使其含水率为5%以下，得到产品。

5.根据权利要求2或3所述的保温可降解的陶质餐盒，其特征在于，所述竹纤维，选择

100～200目。

6.根据权利要求2或3所述的保温可降解的陶质餐盒，其特征在于，所述壳聚糖，选择分子量为2000～6000的壳聚糖。

7.根据权利要求2或3所述的保温可降解的陶质餐盒，其特征在于，所述粘结剂为丙烯酸树脂、甲基纤维素、乙基纤维素、硝化纤维酯、聚氨酯树脂、聚酯树脂中的一种或一种以上的混合物。

8.根据权利要求2或3所述的保温可降解的陶质餐盒，其特征在于，所述的防油剂是阳离子纸张氟碳防油剂。
