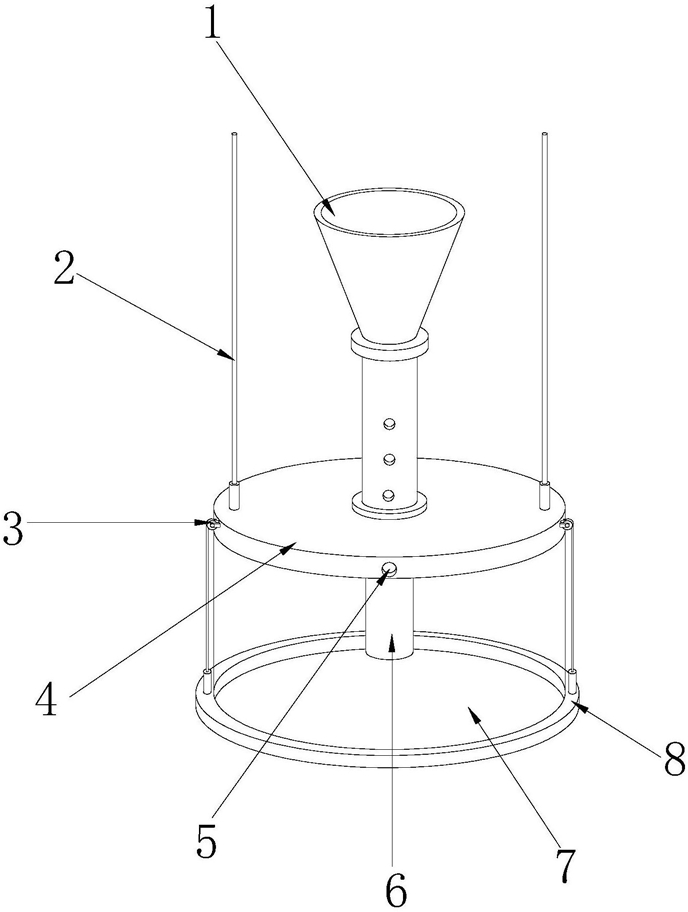

1.一种浴室除雾及吊灯圆柱体灯罩污垢清理的集雾清理装置,其结构包括集雾浮力传动装置(1)、钢丝吊绳(2)、定滑轮(3)、灯座(4)、排水口(5)、照明灯泡(6)、灯罩(7)、除垢圆环(8),其特征在于: 所述的照明灯泡(6)安装在灯座(4)底部的中心位置,所述的灯罩(7)设于灯座(4)底部并且二者相扣合,所述的除垢圆环(8)安装在灯罩(7)外壁上并且二者采用滑动配合,所述的灯座(4)两侧安装有定滑轮(3),所述的定滑轮(3)之间设有排水口(5),所述的集雾浮力传动装置(1)垂直安装在灯座(4)顶部的中心位置,所述的集雾浮力传动装置(1)两侧设有钢丝吊绳(2)并且两侧的钢丝吊绳(2)相互平行,所述的钢丝吊绳(2)底端与灯座(4)顶面采用过盈配合;
所述的集雾浮力传动装置(1)由进气罩(11)、马达(12)、环形进雾格栅(13)、马达转轴(14)、进气叶轮(15)、引流机构(16)、第一传动绳导向支架(17)、立柱(18)、水箱(19)、排气口(110)、圆柱形罩体(111)、单向活动止水板(112)、排水孔(113)、第二传动绳导向支架(114)、固定圈(115)、浮力传动机构(116)组成,所述的圆柱形罩体(111)两侧均匀等距设于六个排气口(110),所述的圆柱形罩体(111)顶端安装有环形进雾格栅(13),所述的环形进雾格栅(13)顶部的中心位置安设有马达(12),所述的进气罩(11)为漏斗状并且开口较小的一端安装环形进雾格栅(13)顶部,所述的进气叶轮(15)设于圆柱形罩体(111)内部,所述的马达(12)通过马达转轴(14)与进气叶轮(15)传动连接,所述的进气叶轮(15)下方安装有水箱(19),所述的水箱(19)为中空圆柱状并且内部的中心位置安装有立柱(18),所述的固定圈(115)嵌入固定在圆柱形罩体(111)底部中心位置的凹槽上,所述的立柱(18)底端与固定圈(115)相扣合,所述的立柱(18)顶端安装有引流机构(16),所述的水箱(19)顶端开口两侧安装有第一传动绳导向支架(17),所述的圆柱形罩体(111)底部均匀等距设于两个排水孔(113),所述的水箱(19)底部安装有两个单向活动止水板(112)并且成轴对称结构,所述的单向活动止水板(112)和排水孔(113)相配合,所述的圆柱形罩体(111)底部的两侧安装有第二传动绳导向支架(114),所述的浮力传动机构(116)安装在水箱(19)内部。
2.根据权利要求1所述的一种浴室除雾及吊灯圆柱体灯罩污垢清理的集雾清理装置,其特征在于:所述的引流机构(16)由固定圆环(16-1)、滤网(16-2)、半圆弧引流轨道(16-
3)、固定轴套(16-4)、出风滤网(16-5)、引流孔(16-6),所述的固定圆环(16-1)底部的中心位置设有固定轴套(16-4),所述的固定轴套(16-4)扣合固定在立柱(18)顶端,所述的固定轴套(16-4)外圈安装有滤网(16-2),所述的固定轴套(16-4)底部均匀等距设有两个以上的引流孔(16-6),所述的固定轴套(16-4)和固定圆环(16-1)之间均匀等距安装有八个半圆弧引流轨道(16-3),所述的半圆弧引流轨道(16-3)之间安设有出风滤网(16-5),所述的固定圆环(16-1)和固定轴套(16-4)通过半圆弧引流轨道(16-3)连接。
3.根据权利要求1所述的一种浴室除雾及吊灯圆柱体灯罩污垢清理的集雾清理装置,其特征在于:所述的浮力传动机构(116)由传动绳(116-1)、上横杆(116-2)、活动立柱(116-
3)、浮球(116-4)、下横杆(116-5)、弹簧(116-6)、传动钩杆(116-7)组成,所述的浮球(116-
4)的中心位置设有活动立柱(116-3),所述的活动立柱(116-3)和浮球(116-4)采用过盈配合,所述的活动立柱(116-3)上下两端分别设有上横杆(116-2)和下横杆(116-5),所述的上横杆(116-2)和下横杆(116-5)相互平行并且固定在活动立柱(116-3)上,所述的上横杆(116-2)两端安装有传动绳(116-1),所述的下横杆(116-5)和固定圈(115)之间安装有弹簧(116-6),所述的弹簧(116-6)两侧设有传动钩杆(116-7),所述的传动钩杆(116-7)顶端与下横杆(116-5)相焊接。
4.根据权利要求3所述的一种浴室除雾及吊灯圆柱体灯罩污垢清理的集雾清理装置,其特征在于:所述的活动立柱(116-3)和立柱(18)采用滑动配合,所述的传动绳(116-1)依次通过第一传动绳导向支架(17)、第二传动绳导向支架(114)和定滑轮(3)与除垢圆环(8)连接,所述的传动绳(116-1)首尾两端分别固定在上横杆(116-2)和除垢圆环(8)上,所述的传动钩杆(116-7)和单向活动止水板(112)相配合。
