1.一种便捷式地质勘探取样方法，其特征在于，该方法包括以下步骤：

S1，对取样位置的表面进行清理，便于进行钻探；

S2，然后，利用钻杆进行钻孔；

S3，然后利用土质取样器提取不同深度的泥土；

S4，将S3中取出的泥土装入收集袋中封存，备用；

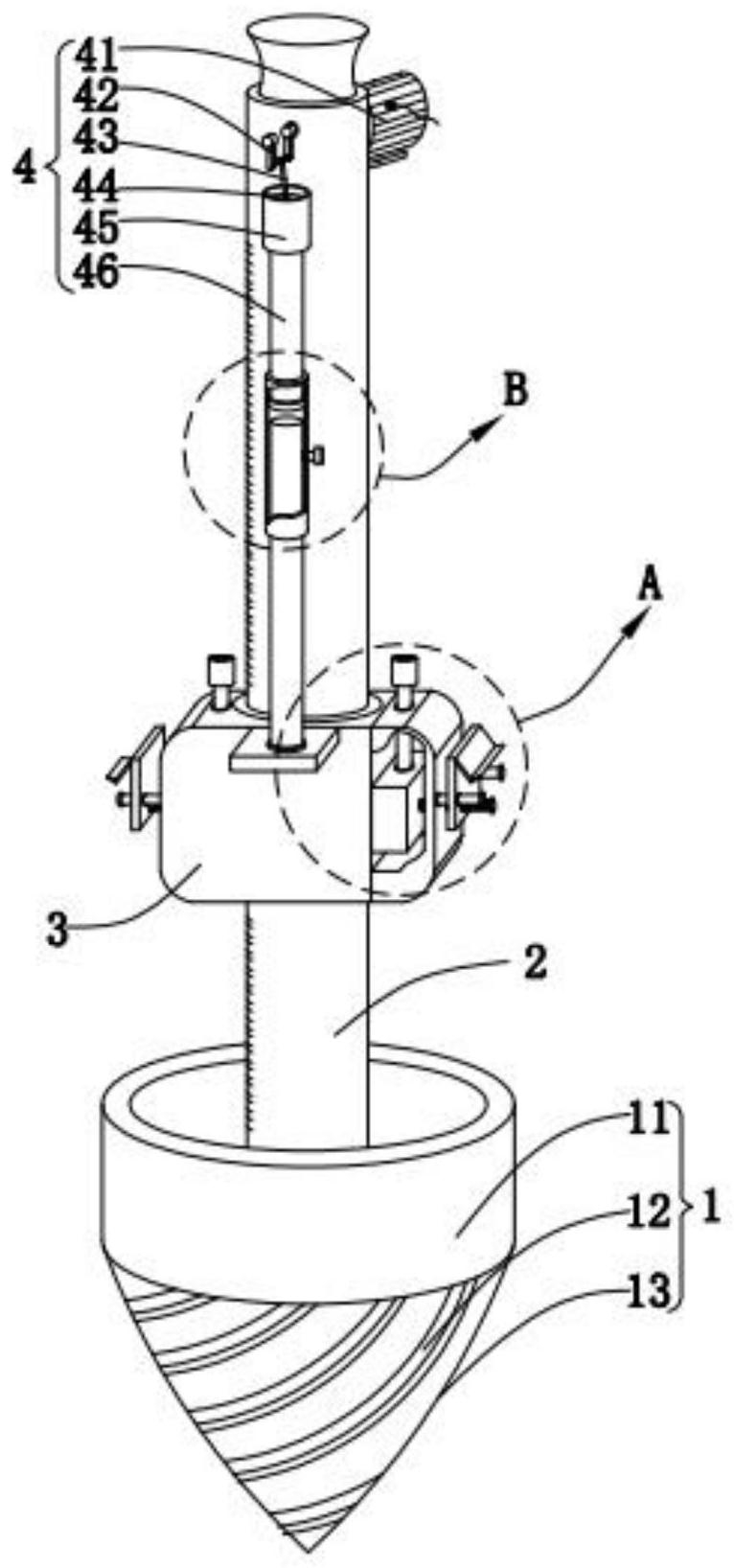

本方法采用的土质取样器包括装料机构(1)、固定柱(2)、安装盒(3)、驱动机构(4)、两个传动机构(5)、两个取样机构(6)及调节机构(7)；用于装纳取样泥土的所述装料机构(1)的顶部固定连接呈圆柱形结构的所述固定柱(2)，所述固定柱(2)的表面固定连接有用于安装所述传动机构(5)、所述取样机构(6)的所述安装盒(3)，所述安装盒(3)的内部位于所述固定柱(2)对称安装有两个所述传动机构(5)，两个所述传动机构(5)相背安装有用于取样的所述取样机构(6)，所述固定柱(2)的侧壁安装有位于所述安装盒(3)的顶部的所述驱动机构(4)，所述驱动机构(4)的底部设有用于调节取样深度的所述调节机构(7)，所述调节机构(7)的另一端固定于所述安装盒(3)的顶部；

所述装料机构(1)包括料箱(11)、刮片(12)及钻头(13)，所述固定柱(2)的底部固定连接呈中空圆柱形结构、顶部开口的用于装纳取样泥土的所述料箱(11)，所述料箱(11)的底部固定连接呈圆锥形结构的所述钻头(13)，所述钻头(13)的侧壁等距设有用于刮掉孔洞侧壁泥土的所述刮片(12)；

所述传动机构(5)包括一个固定块(51)、一个第一齿盘(52)、一个第二齿盘(53)、一个转轴(54)及一个固定壳(55)，所述安装盒(63)的内部安装两个所述固定壳(55)，两个所述固定壳(55)的内部安装有位于所述固定柱(2)对称的两个所述转轴(54)，两个所述转轴(54)转动连接于所述安装盒(3)的底部，两个所述转轴(54)的顶部固定连接有呈圆柱形结构的所述固定块(51)，两个所述固定块(51)的表面均固定连接所述第一齿盘(52)，所述第一齿盘(52)与所述第二齿盘(53)啮合，所述第一齿盘(52)与所述第二齿盘(53)垂直设置；

所述取样机构(6)包括套筒(61)、连接轴(62)、一个固定板(63)、连接板(64)、刮板(65)、行走柱(66)、限位片(67)及丝杆(68)，所述安装盒(3)的顶部贯穿有两个分别与两个所述固定块(51)固定连接的所述连接轴(62)，两个所述连接轴(62)的顶部固定连接所述套筒(61)，所述连接轴(62)贯穿所述安装盒(3)、所述固定壳(55)与所述固定块(51)的顶部焊接，所述第二齿盘(53)的侧壁固定连接所述丝杆(68)，所述丝杆(68)贯穿所述固定壳(55)、所述安装盒(3)的外侧壁，所述安装盒(3)的外侧壁设有两个与所述丝杆(68)呈三角形设置的呈圆柱形结构的所述行走柱(66)，所述丝杆(68)与所述行走柱(66)的同一侧壁固定连接有呈圆盘形结构的所述限位片(67)，两个所述丝杆(68)、所述行走柱(66)的表面滑动连接呈长方体结构的所述固定板(63)，两个所述固定板(63)的侧壁顶部边沿处固定连接所述连接板(64)，所述连接板(64)与所述固定板(63)之间的夹角为45度，两个所述连接板(64)的表面底部处固定连接所述刮板(65)，所述刮板(65)与所述连接板(64)之间的夹角为45度，两个所述刮板(65)之间的距离小于所述料箱(11)的直径。

2.根据权利要求1所述的一种便捷式地质勘探取样方法，其特征在于：所述驱动机构(4)包括电机(41)、曲柄(42)、连杆(43)、活塞(44)、固定筒(45)及拉杆(46)，所述固定柱(2)的侧壁安装所述电机(41)，呈“几”字形结构的所述曲柄(42)贯穿所述固定柱(2)的内部与所述电机(41)转动连接，所述曲柄(42)的表面转动连接所述连杆(43)的一端，所述连杆(43)的另一端转动连接于位于所述固定筒(45)内部的所述活塞(44)，所述固定筒(45)固定于所述固定柱(2)的侧壁，所述拉杆(46)贯穿所述固定筒(45)的内部与所述活塞(44)的底部固定连接。

3.根据权利要求2所述的一种便捷式地质勘探取样方法，其特征在于：所述调节机构(7)包括固定管(71)、传动杆(72)、固定螺母(73)及刻度线(74)，截面呈倒“T”形结构的所述拉杆(46)套接于中空圆柱形结构的所述固定管(71)的内部，所述传动杆(72)的一端固定与所述安装盒(3)的侧部，所述传动杆(72)的另一端通过所述固定螺母(73)固定于所述固定管(71)的内部，所述固定柱(2)的侧壁设有用于测取样深度的所述刻度线(74)。
