专利号: 2018111020613
申请人: 冯锦文
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

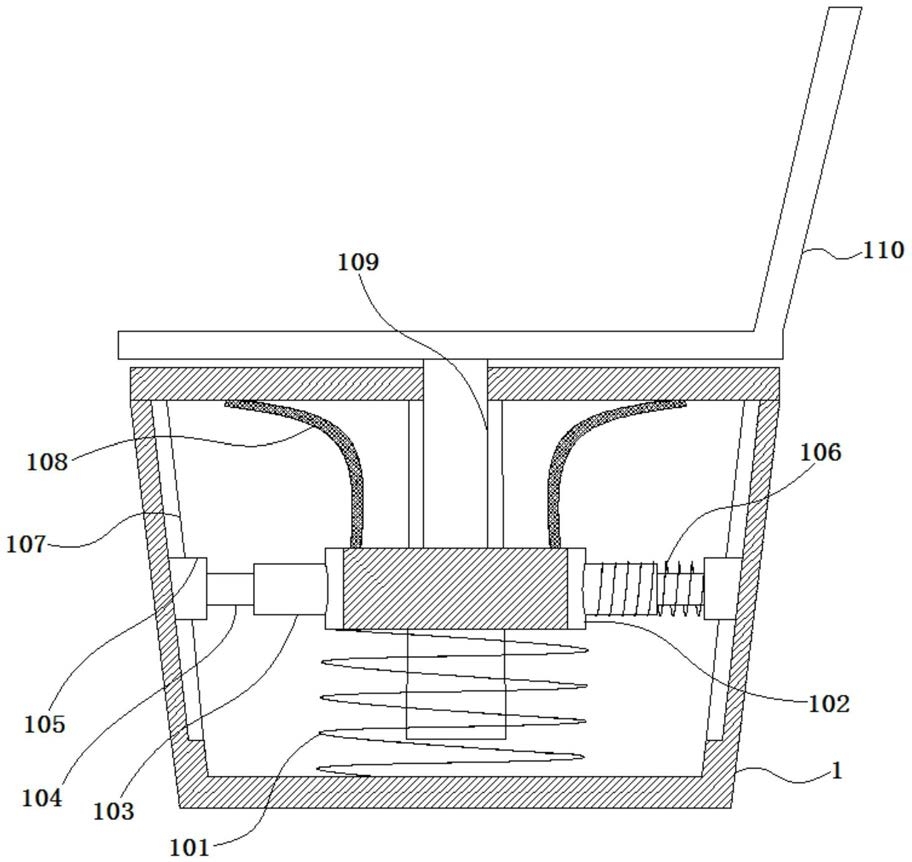

1.一种体感平衡车座椅用减震装置,包括底座(1);其特征在于:所述底座(1)一表面固定连接有第一弹簧(101);所述第一弹簧(101)一端固定连接有圆块(102);所述圆块(102)周侧面固定连接有若干个第一柱体(103);所述第一柱体(103)为空心柱体;所述第一柱体(103)内壁滑动连接有第二柱体(104);所述第二柱体(104)一表面固定连接有滑块(105);

所述滑块(105)一表面固定连接有第二弹簧(106);所述第二弹簧(106)一端与圆块(102)固定连接;所述第一柱体(103)和第二柱体(104)均位于第二弹簧(106)轴心处;所述底座(1)一表面开设有若干倾斜设置的导轨(107);所述导轨(107)一表面与滑块(105)滑动连接,所述圆块(102)一表面固定连接有若干个弹性板(108);所述弹性板(108)一表面与底座(1)一表面固定连接,所述弹性板(108)外形为弧形结构的弹簧钢片;所述导轨(107)和滑块(105)截面均为T形结构,防止滑块(105)脱离导轨(107),导轨(107)与底座(1)底面之间的角度为

98°~102°之间;所述圆块(102)一表面固定连接有第三柱体(109);所述第三柱体(109)一端贯穿底座(1)并延伸底座(1)外部;所述第三柱体(109)周侧面与底座(1)滑动连接;所述第三柱体(109)位于底座(1)外部一端固定连接有座椅(110);第一弹簧(101)、第二弹簧(106)和弹性板(108)均处于被压缩状态;第一弹簧(101)的弹力使圆块(102)产生向上运动的趋势;弹性板(108)的弹力使圆块(102)产生向下运动的趋势;圆块(102)处于平衡状态;

当底座(1)发生震动时;第一弹簧(101)和弹性板(108)配合减缓底座(1)纵向产生的震动;

圆块(102)带动滑块(105)在导轨(107)内上下滑动;底座(1) 为空心圆台结构;圆形截面自上而下逐渐减小;滑块(105)在导轨(107) 内向下滑动过程中;第二柱体(104)逐渐进入第一柱体(103)内部;使第二弹簧(106)逐渐被压缩;减缓底座(1)横向产生的震动;从而缓冲平衡车纵向和横向产生的震动。

2.根据权利要求1所述的一种体感平衡车座椅用减震装置,其特征在于,所述第一柱体(103)和弹性板(108)的数量均为4个。
